Kako spojiti hdpe cev sa kranom

Bez izuzetka, svi cevovodi, bilo da su vodovodni ili grejni, montiraju se sa ugradnjom ventila. Kran je neophodan za odvajanje odvojenog dela cevovoda sa glavne linije.

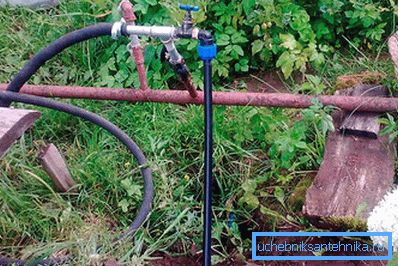

Priključivanje dizalice na HDPE cev kroz adapter

Postoji mnogo vrsta dizalica, različitih u svom uređaju i načinu rada. Mnogi modeli su dizajnirani za određene cijevi. U ovom članku ćemo pogledati tipove ventila i fitinga, naučiti kako povezati cijev HDPE sa dizalicom i koje vrste ventila se koriste prilikom instalacije cjevovoda.

Dizalice za cevi PND

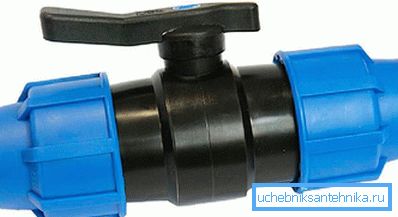

Kran za cevi PND

Za cijevi se koriste HDPE specijalne dizalice, koje karakterišu lakoća instalacije. Izbor modela krana zavisi od vrste supstance kroz cevovod, njegovog prečnika, lokacije i načina instalacije. Neki modeli su izabrani za dizajn cjevovoda. Ventil se montira na spoj cevi za podešavanje protoka, kao i njegovo preklapanje. Kuglični ventil se koristi u vodovodnom sistemu. Njegova upotreba je moguća u gasnoj industriji. Kuglični ventili nemaju samo spoljnu razliku (za ventile tople vode su crvene boje), ali se takođe razlikuju u sastavu materijala od koga se pravi. Ako uzmemo u obzir dizajn krana, onda možemo razlikovati tri vrste: ulaz, ugao i višestruki prolaz.

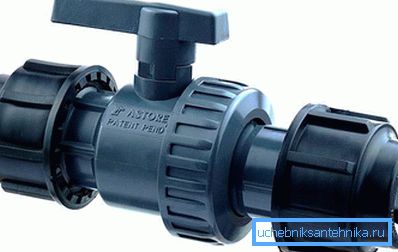

PND dizalica 1 vn-nar

Dizajn dizalica za polietilenske cevi je raznovrstan i zavisi od pogonskog mehanizma:

  • Dizajn kugličnog ventila sa ručnom regulacijom postavljen je na cevovod sa cevima malih promjera. Radi ručno okretanjem ručke, tako da uvek mora biti slobodno dostupan. Takvi slavini se postavljaju na kućne cevovode, na primjer, kućni vodovod.
  • Dobro dokazano u radu dizalica, opremljenim menjačem. Rad ovog mehanizma osigurava rotaciju krana sa najmanje napora. Zahvaljujući menjaču, telo dizalice ima kompaktnu veličinu.
  • Na velikim cjevovodima prečnika cevi iznad 150 mm, ventili se ugrađuju ne samo mehanički već i sa automatskim aktuatorima. Za njihovu kontrolu koriste se tri vrste mehanizama: pneumatski, hidraulični ili električni. Kontrola kranskog mehanizma vrši se na velikom razdaljini, ili su uglavnom automatizovane i rade sa instaliranih senzora. Na primjer, prisustvo automatizacije senzora temperature vam omogućava da prilagodite položaj mehanizma krana u zavisnosti od temperature, bez ljudske intervencije.

Instalacija krana

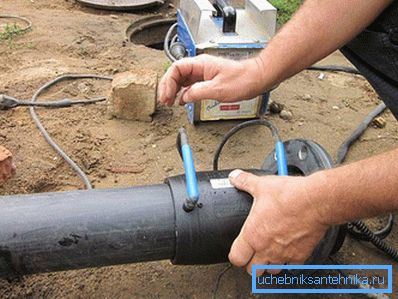

Prirubnica za zavarivanje cevi za instalaciju dizalica

Priključak kugličnog ventila sa cevovodom PND izvedenom različitim metodama. Da ih pogledamo redom:

  1. Najjednostavnijeg i najsježnijeg tipa instalacije dobija se zavarivanjem zavrtnja. Međutim, priključak cevi sa kranom se dobija u jednom dijelu i, ako je potrebno, njegovo demontiranje, kran će morati da odbaci. Ponovite da više nije moguće.
  2. Prirubnički priključak se vrši zavarivanjem cevi HDPE cevima sa metalnim prirubnicama. Sklopna prirubnica je povezana sa prirubnicom krana pomoću zglobnog zgloba, a među njima je postavljena gumena zaptivka. Prirubnički ventil je dizajniran za dva položaja okretanja, a njeno telo je odlito od livenog gvožđa ili nerđajućeg čelika. Neki modeli imaju sklopivi kutak, koji se sastoji od dva dela. Takvi složeni modeli dizalica mogu se popraviti. Kran se postavlja na HDPE cevi velikog prečnika.
  3. U gasovodima, sistemima za grejanje i vodovodnim cevima prečnika cevi do 45 mm, koriste se ventili sa spojnim priključkom. Takva veza se smatra jednostavnom i jednostavnom za korišćenje.
  4. Kranovi sa višekratnom opremom montirani su sa navrtkama i bradavicama. Za pečat, postavite zaptivač na spoj.
  5. Kombinovani način ugradnje dizalice obuhvata prirubnički priključak i zavarivanje.

Zavarivanje HDPE cijevi s kranom

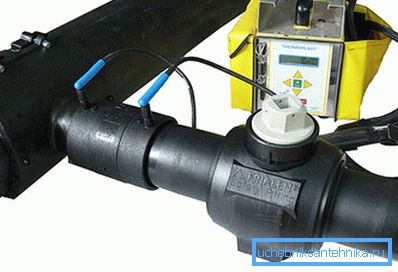

Zavarivanje HDPE krana

Najčešći način spajanja HDPE cevi sa kugličnim ventilom je zavarivanje. Izvodi se specijalnom instalacijom u kojoj su oba ivica zavarenih zatvarača fiksirana. Zavarena površina se očisti od prljavštine i razmaščuje. Grejač elementa zagreva polietilenske ivice cijevi i dodirne do viskoznog stanja, a mehanizmom aparata stisnu se zajedno. Zavareni spoj je dozvoljen da se ohladi. Pravilno zavareni zglob bi trebao imati ravnom šavom iste visine.

Nedostaci kranova za HDPE cijevi

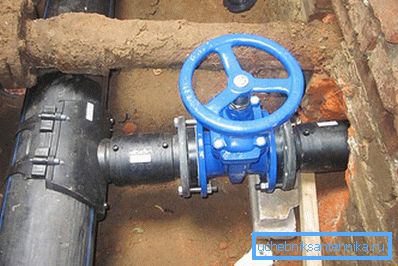

Metalni ventil je instaliran na HDPE cevima velikog prečnika.

Glavni nedostatak je ograničeni prečnik modela. Sa povećanjem prečnika cevi, vrlo je teško pronaći kran željene veličine. Plastični kuglični ventili imaju veću cenu od svojih kolega, ali njihov kvalitet rada opravdava njegovu cenu.

Savjet! Sa čestim korišćenjem ventila sa nepotpunim zatvaranjem, na primer, za podešavanje, kugla za blokiranje se deformiše i javlja se depresurizacija.

Ali, uprkos ovim nedostacima, kuglični ventili za HDPE cijevi stvaraju pogodne uslove za rad na cjevovodu. A ispravna instalacija će osigurati pouzdanu povezanost sa cijevima.

Video

U ovom videu možete videti kako spojiti HDPE cevi pomoću spojnica, savijanja, kotača, kao i kako spojiti cijev sa kugličnim ventilom ili napraviti prirubnički spoj sa metalnim ventilom:

Ovo je animirani video o sedlu za prisluškivanje HDPE cevi pod pritiskom:
