Kako spojiti dvije cijevi istog prečnika: stvarni načini

U ovom članku ćemo pogledati uputstva za povezivanje jednodimenzionalnih cevi iz različitih materijala. Tema članka je zanimljiva, pošto postoji širok spektar različitih cijevi na tržištu, koji se jedni drugima razlikuju ne samo u operativnim i tehničkim karakteristikama, već iu različitim metodama povezivanja u jedan sistem.

Ali, pre nego što uzmete u obzir karakteristike instalacionog posla, razmotrite koje vrste pribora za vodu možete kupiti.

Na slici je prikazana navojna veza grejnih cevi napravljenih od sklopke

Klasifikacija

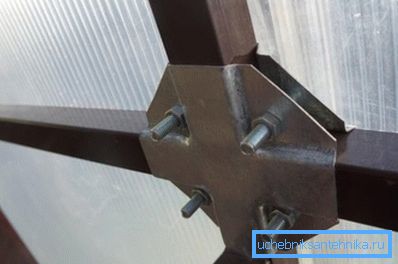

Pričvršćivanje spojeva profilnih cevi s vijcima prilikom izgradnje staklenika

Sve vodovodne cijevi, u skladu sa proizvodnim materijalima koji se koriste u njihovoj proizvodnji, podijeljeni su u sljedeće kategorije:

  • metalne modifikacije;
  • modifikacije polimera;
  • proizvodi od metalnog laminata.

Važno: Svaka od ovih modifikacija predstavljena je na tržištu širokim spektrom proizvoda, koji karakteriše jedan ili drugi način povezivanja. Stoga, prilikom planiranja instalacije vodovodnog sistema u vašem stanu ili u seoskoj kući, potrebno je da izaberete materijale i načine povezivanja sa maksimalnom odgovornošću, jer cijena, izdržljivost i izgled gotovog sistema u velikoj meri zavisi od toga.

Dakle, razmotrite kako se veza miksera sa cevima vrši nezavisno.

Metalni priključak cevi

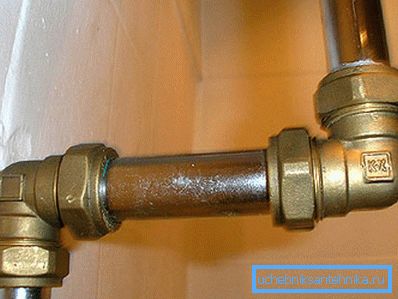

Navojni priključak na čeličnu vodu

U procesu sklapanja metala (livenog gvožđa, čelika i bakra) koriste se vodovodni i grejni sistemi, navojni i zavareni spojevi.

Razmotrite detaljno svaku od ovih metoda:

  1. Navojna instalacija, koja je, incidentno, povezivanje američkih cevi, to je tehnologija koja omogućava montažu vodovodnih cevi od elemenata sa identičnim prečnicima poprečnog preseka.

Da bi se to uradilo, navoj je isečen na krajevima obe cijevi, preko koje je namotana posebna metalna spojnica - spojnica. Kroz specijalnu opremu možete sastaviti i ravne i zakrivljene vodovodne i grejne sisteme.

Priključak koji se koristi na takvim konstrukcijama ima unutrašnju navoj, a spoljni navoj seče na cijevima. Ukoliko su oprema za instalaciju nabavljena već sa navojem, onda se na spojenim elementima mora srezati sopstvenim rukama pomoću matrica.

Među prednostima tehnologije, primećujemo snagu i izdržljivost završenog rezultata. Pored toga, ako je potrebno, može se razdvojiti navojna montaža i cjelokupna konstrukcija se može rastaviti kako bi se popravio ili ponovio.

Važno: Po pravilu, nit na cevima i priključcima primenjuje standard. Međutim, ako se kupuje dodatna oprema iz manje poznatih brendova, potrebno je osigurati da proizvod zadovolji metrički tip navoja.

  1. Instalacija vodovodnih sistema korišćenjem zavarivanja retko se koristi. Glavni nedostatak zavarenog zgloba je nesposobnost da se to uradi sam, pošto profesionalni zavarivač sa specijalnom opremom i iskustvom u korišćenju ove opreme može da se nosi sa takvim radom.

Sledeće vrste zavarenih spojeva se koriste za ugradnju dvije jednodimenzione cijevi:

  • poprečni zglob (bez izvrtanja ili sa unutrašnjim otvorom) sa prstenom prstena;
  • uzdužni zglob (bez kosina ili sa kosom) sa jednostranim slojem;
  • ukrštanje sa jednostranim šavom;
  • jednostrano ugaono;
  • dvostrani ugao;
  • prekriveno zvono

Zglob zglob je najčešći, jer završni rezultat karakteriše velika čvrstoća, pod uslovom da su spojeni elementi pravilno centrirani.

Ako je montiran sistem vodosnabdevanja sa unutrašnjim prečnikom do 500 mm, zavaren je jednosmerni spoj, a njegova čvrstoća je sasvim dovoljna. Ako je prečnik veći, koren šiva je zavaren unutrašnjost, što dovodi do povećane čvrstoće spoja.

Zavar se smatra optimalnim načinom priključenja za instalaciju industrijskog vodosnabdjevanja, ali se retko koristi u svakodnevnom životu zbog visokih troškova završene verzije i ograničenih uslova za korištenje aparata za zavarivanje.

Spajanje bakarnih komponenti je tehnologija koja se koristi u montaži premium sistema vodovoda.

Princip instalacije je sledeći:

  • krajevi spojenih elemenata se čiste i pokrivaju lemljenjem;
  • unutrašnja površina fitinga očistiti i spajati;
  • cev se ubacuje u fiting i zagreva bakljom;
  • nakon što se solder ohladi, isporučuje se jako i izdržljivo priključno spajanje.

Vrste polimernih proizvoda

Dijagram je fazno povezivanje valovitih cijevi.

Ako je pitanje kako spojiti HDPE cev, onda je u ovom slučaju instalacija mnogo jednostavnija od montaže metalno vodovodnog sistema. Na plastiku se ne prekriva nit, a instalacija se vrši pomoću dva načina: lemljenjem ili upotrebom fitinga.

  1. Priključivanje HDPE cijevi pomoću fitinga je popularno kada se montiraju kućni sistemi za vodosnabdijevanje i kanalizaciju. Relevantnost metoda nije iznenađujuća, s obzirom na to da instalacije, bez obzira na modifikaciju, mogu instalirati čak i početnik vodoinstalatera.

Fitingi, u skladu sa funkcijama dizajna podeljeni su u sledeće kategorije:

  • Izmjene zglobova - jednostavan, a ipak efikasan i prilagodljiv za upotrebu. Za montažu se koriste specijalne klešta, što omogućava ravnomerno raspodelu primenjene sile duž cijelog perimetra maske za kompresiju.
  • Pritisk - odlikuju se najvećom pouzdanošću, jer garantuju potpuno odsustvo curenja.

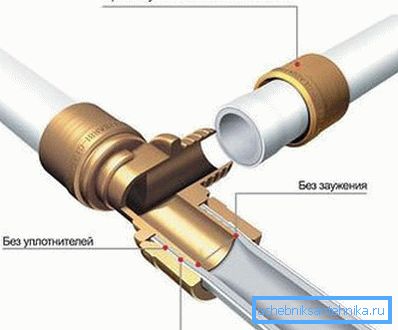

Na slici je prikazano povezivanje PVC cijevi pomoću oklopnih spojeva

Instalacija se vrši pomoću specijalnog aparata. Priključci ovog tipa su ugrađeni, pre svega, za ugradnju vodovoda, nakon čega sledi ugradnja u zid ili podni estrih.

  • Push fittings - ovo je optimalno rešenje ako je neophodno lako instaliranje. Priključni elementi se koriste tako da je tokom rada moguće rastaviti strukturu.
  1. Zavareno spajanje cevi propilena uz upotrebu posebne opreme vrši se od kraja do kraja ili upotrebom plastičnih fitinga.

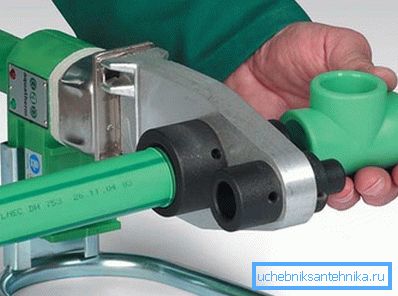

Na fotografiji - zavarivanje pomoću ručnog lemljenog gvožđa.

Zavarivanje zavarivanje je relevantno kada se postavljaju sistemi za vodu i kanalizaciju velikog prečnika. Za različite vrste zavarivanja koristi se elektrofuzijska spojnica ili specijalni priključci.

U svakom slučaju, površina spajanja se topi, a dok se plastika ohladi, pouzdani, skoro monolitni spojevi.

Montaža metalnih plastika

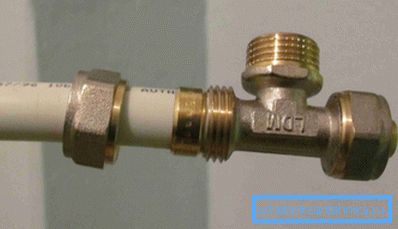

Obujmica sa navrtkom

Spajanje metal-plastičnih cevi vrši se sledećim veznim elementima:

  • Fitingi za montažu na spojne komore - u procesu ugradnje se ubacuju u rupicu sa prihvatom, pričvršćenom navojnicom i fiksnom navrtkom. Drška spojnog elementa je opremljena gumenim zaptivnim prstenovima, koji se komprimuju pomoću cijevi za pritisak i obezbjeđuju potrebni nivo nepropusnosti.
  • Fiksni presovani elementi su jednokratni priključni pribor. Šipka za montiranje opremljena sa zaptivnim prstenovima se ubacuje u cev sve dok se kreće. Zatim, pomoću specijalnih klešta, fleksibilna manžeta je presvučena, koja vrši funkciju matice zatvarača.

Zaključak

Sada znate kako spojiti PVC cijevi ili njihove metalne kola. Dobijene informacije mogu se primijeniti u praksi, odabir cijevi i priključnih elemenata za zamjenu vodovoda u stanu ili seoskoj kući.

Više korisnih informacija možete pronaći tako što ćete gledati video u ovom članku.
