Kako spojiti cijev sa polipropilenom

Često postoje slučajevi kada se pravi cevovod, morate se suočiti sa problemom povezivanja cevi iz različitih materijala. U ovom članku ćemo pogledati kako spojiti HDPE cev sa polipropilenskom cevi.

Vrste polipropilenske veze

Fitingi od polipropilena

Za povezivanje cevi od polipropilena sa drugim vrstama cevi postoje posebni priključci sa navojem. Jedna strana fitinga je zavarena do cevi od polipropilena, a druga strana, sa navojem, povezana sa istim prečnikom sa navojem na drugoj cevi. Navoj na priključku može biti unutrašnji ili spoljašnji. Postoje i kombinovane spojnice. Mi ćemo ih razmotriti kasnije.

Druga vrsta priključka od polipropilenskih cevi bazirana je na prirubničkom spoju. Ovaj tip veze koristi se u velikim cevima. Za pričvršćivanje prirubnice na cijev od polipropilena, zavaren je rukav na koji se zatim montira prirubnica. Druga opcija montaže se vrši pomoću prirubnica za pričvršćivanje. Njihov uređaj podseća na spojnu spojnicu. Prirubnički priključak je pričvršćen za ivice cijevi istog prečnika i pričvršćena brazama.

Vrste priključaka za HDPE cijevi

Vrste priključaka za HDPE cijevi

Cevi PND imaju približno iste uređaje za povezivanje. Najčešća - kolutna veza. Za povezivanje cevi, koristi se spojnica, u kojoj se nalazi jedna kolut sa jedne strane i nit sa druge strane. Za pričvršćivanje spojnice, pričvrsna matica se odvija i stavlja HDPE cev. Ograda se ubacuje u cev, stezna navrtka se stavlja i čvrsto zategnuta.

Savjet! Pričvrsna matica se ne može stezati vrlo čvrsto, u suprotnom može puknuti ili kolut će srušiti ivicu cevi.

Nakon što je kolut povezan sa drugim krajem navoja sa navojem, može se pričvrstiti druga cijev sa navojem istog prečnika.

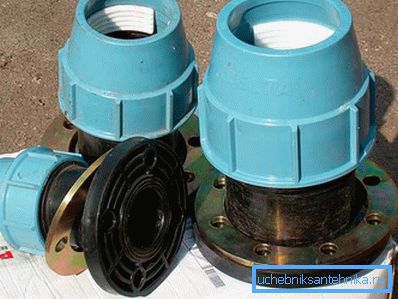

Prirubnica PND

Prirubnički priključak HDPE cijevi je napravljen slično gorenavedenom spoju. Na ivici HDPE cevi je zavareni rukav na kome je postavljena prirubnica. I isti uređaj sa prirubnicom na poklopcu, gde je priključak postavljen na ivicama cevi i pritisnut sa navrtkama.

Priključak dve cijevi

Upotrebom gore opisanih uređaja za cijevi, lako možete povezati cijev HDPE sa polipropilenom.

  • U prvom slučaju, cevi sa navojem postavite navojnim cevima HDPE i kombinovanom navojnom spojnicom na cev propilena. Na navoj namotaju FUM traku za zaptivanje i uvijanje.
  • U drugom slučaju spojite dvije cijevi sa prirubnicama. Umetnite gumenu zaptivku između prirubnica za zaptivanje i zategnite ih zavrtnjima.

Kombinovane spojnice

Spoljašnja montaža polipropilena

Ako je sa cevnim priključkom za HDPE cev sve je jasno, onda su kombinovane spojnice (fitingi) za cijevi od polipropilena različite. Hajde da ih brzo pogledamo:

  1. Spojnica sa unutrašnjim navojem služi za povezivanje cjevovoda sa drugom vrstom cevi ili instrumentima sa spoljnim navojem. Sastoji se od polipropilenske grede sa metalnom spojnicom pritisnutom unutra, na kojoj se navlači unutrašnji navoj.
  2. Spoljna spojnica konektora vrši iste funkcije kao što je gore opisano. Ona se razlikuje samo u tome da se metalni rukav sa spoljnim navojem pritisne u polipropilensku gajbu.
  3. Priključnica ženskog navoja ključ u ruke se sastoji od polipropilenske grede u koju se pritiska metalni rukav, ispupčene ivice ivice do ivice polipropilena. Lice su dizajnirane ispod otvorenog ključa. Unutrašnjost je izrezana. Pogodno je izvući takav rukav sa ključem za drugu nit. Takođe postoje modeli spojnica sa licem na ključ.
  4. Muška spojka ključ u ruke je ista kao i spojnica opisana u paragrafu 3, ali ima spoljni navoj.
  5. Spojnica sa unutrašnjim navojem se sastoji od dva metalna dela ispod otvorenog ključa. Štaviše, jedan metalni deo povezan je sa polipropilenskom gajbom. Takve spojnice su postavljene na mestima gde je neophodno odspojiti cevovod ili ukloniti uređaje. Drugo ime za ovu kvačilo je Amerikanac. Okrenite ga sa dva ključa.
  6. Odvojiva spojnica sa spoljnim navojem je slična prethodnoj američkoj vrsti. Jedina razlika je u vanjskom nitu umjesto unutarnje.
  7. Spojnica sa matičnom kapom sastoji se od polipropilenske grede u koju se pritiska navrtka sa navrtkom. Instalira se na isti način kao i Amerikanac: u mestima potrebnog konektora cevovoda.

Sa takvim kombinovanim spojnicama lemljenim na cijev od polipropilena, lako se povezuje sa HDPE cevima, koja ima kolut sa sličnim navojem.

Lemljenje PP fitinga

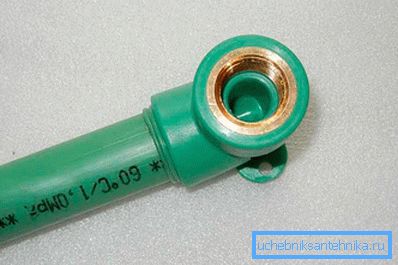

Pipe PP pripremljeni za priključivanje sa HDPE cevima

Pre povezivanja dve cijevi sa fitingima, moraju biti pričvršćeni na cijev. Montažni držač na HDPE cevi, o kojem smo već govorili. Sada razmotrite priključak cevi od polipropilena sa priključkom.

Fitingi za cevi od polipropilena povezani su pomoću lemljenja posebnim lemljenjem. Lamelir sa mlaznicama postavljen je na postolje i zagrijan na 260oC. Rub cevi se očisti od prljavštine, obrezan i razmaščen zajedno sa unutrašnjom spojnice. Cevi i montaža u isto vreme stavljaju grejne mlaznice. Nakon zagrevanja, cev se ravnomjerno ubacuje u priključak bez okretanja i ostavlja se da se ohladi. Ovo završava proces lemljenja.

Posle čitanja ovog članka, lako možete povezati cijev od polipropilena sa cijevom HDPE. Ovde su sve moguće mogućnosti za ispravno povezivanje. Postoje entuzijasti koji na građevinskim forumima tvrde da se ove dvije cijevi mogu spajati spojem na različitim temperaturama. Ali stvar je što su polipropilen i HDPE izrađeni od različitih materijala, imaju različite tačke topljenja, pa se ovaj šav može probiti ili čak rastopiti. Ako odlučite da sačuvate i eksperimentišete, onda to uradite na svojoj opasnosti i rizikujte.

Video

Jedan primer je kako zamijeniti dio cijevi željeza sa polipropilenom. Isti princip se može koristiti za povezivanje plastičnih cevi različitih materijala:

Fotografija

Na ovim fotografijama možete videti kako i dalje možete povezati plastične cevi:

Tee PND 25-1-25 sa spoljnim rezbarenjem može se koristiti za povezivanje softvera na cevi

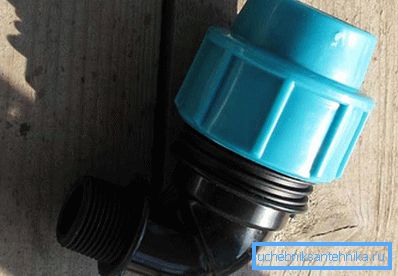

Priključni spoj za HDPE cijevi može se koristiti za povezivanje sa PP cijevima
Adapter od PP cijevi do dizalice

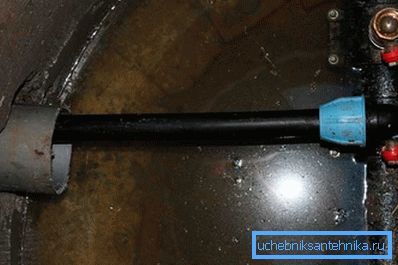

Povezivanje HDPE cijevi na metalnu cijev pomoću spojnice
Povezivanje HDPE cijevi na metalnu cijev kroz kran

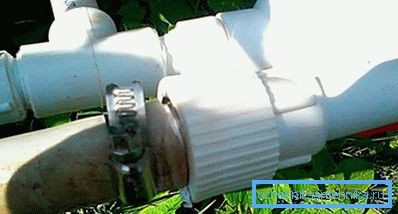

Priključak PP cijevi na metalnu cijev
