Kako spojiti cijev hdpe

Danas na tržištu cijevi jedan od lidera proizvodi su od polimernih materijala. Polietilenski cjevovodi imaju značajne prednosti u odnosu na proizvode identične namene. Ove cijevi su više potrebni od čelika i mesinga, bakra i pocinkovanog PVC-a i metal-plastike. HDPE cevi se koriste za transport tečnosti najraznovrsnije kompozicije. Nisu teški, fleksibilni i jednostavni za instalaciju. Pored toga, mogu se povezati u cevovode koristeći mnoge dostupne metode. U ovom članku ćemo pričati o tome kako spojiti cijev HDPE.

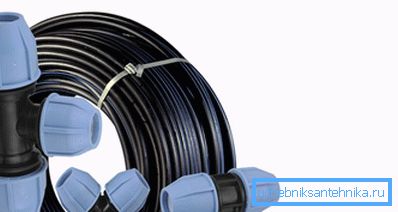

Metode za povezivanje HDPE cijevi

Metode povezivanja

Priključivanje HDPE cevi praktično se vrši na dva načina. Prvi metod se može podijeliti na:

  • butt zavarivanje;
  • Zavarivanje elektrofuzijom.

Drugi metod uključuje:

  • spojni priključak;
  • priključak za kompresiju.

Savjet! Prilikom opremanja samonavojnih cevovoda široka je upotreba priključnog priključka, jer su radovi na njegovom projektovanju relativno brzi i jednostavni. Ako je cevovod dizajniran da radi pod pritiskom, preporučuje se zavareni spoj.

Izvršenje odvojivih veza

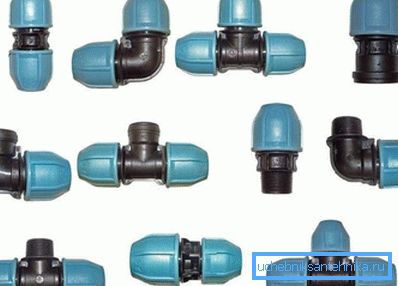

Fitingi

S obzirom na to da su kanalizacioni cjevovodi bez pritiska, njihovi priključci su nedovoljno zastupljeni u odnosu na vodovod. Podijeljeni su na:

  • utičnice, u kojima glatki kraj jednog cevovoda vodi do utičnice drugog strukturalnog elementa. Stezanje veze obezbeđuje silikonske ili gumene manžetne sa elastičnim svojstvima;
  • fitinge koji povezuju dva kraja cevovoda sa posebnim priborom, nazvanom fiting.

Povezivanje spojnice

Spojni spojevi od polietilena korišćenjem metode ekstruzije se široko koriste u instaliranju cevovoda. Uz pomoć spojnih spojeva, krajevi cevi mogu se brzo, pouzdano i bez nepotrebne opreme priključiti.

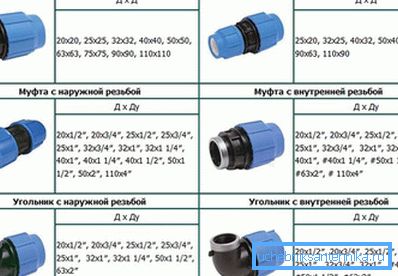

Vrste spojnica

Ovaj način povezivanja ima sledeće prednosti:

  • velika otpornost na mehaničke napetosti i ekstremne temperature;
  • pouzdanost povezivanja pričvršćivanja i izdržljivost cjevovoda;
  • širok spektar upotrebe. Ovaj priključni tip se koristi prilikom opremanja cjevovoda praktično najrazličitijih namena;
  • niski troškovi polietilenskih fitinga.

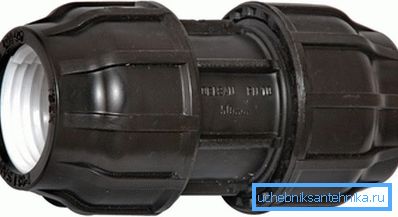

Povezivanje spojnice

Za ugradnju cjevovoda koriste se sledeći tipovi spojnica:

  • Kompresione spojnice koje su dostupne sa unutrašnjim i vanjskim navojem. Takvi priključni elementi se koriste za ugradnju sistema za snabdevanje vodom i gasom.
  • Spojnice, koje su najjednostavnije - spojite krajeve cevovoda sa istim prečnikom.
  • Smanjene rukave koje su prelazne prilikom priključivanja cevovoda sa različitim prečnicima.

Kompresioni fitingi

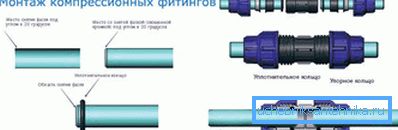

Ugradnja kompresione armature

Pomoću spojnih fitinga, povezivanje polietilenskih cevi je prilično lako. Ovaj nosač se izvodi u sledećem redosledu:

  • Pričvršćivanje se rastavlja sa navojem navrtke.
  • Kraj cevi se priprema za spajanje, naime: zagađivači se uklanjaju, fasada se uklanja u prečniku, za koji se koristi kosi kosač ili oštri nožni nož.
  • Na cevi označite dubinu ulaza cevi u priključak.
  • Pre nego što potisnete cev u priključak, da biste olakšali ovaj rad, nanete ga silikonskim mazivom ili običnim mokrim sapunom.
  • Nakon što se cev uvuče u priključak na željenu dubinu, spojna matica je zategnuta unazad.

Savjet! Matica mora biti zategnuta samo rukama, kao i kada koristite ključ, možete ga preterati.

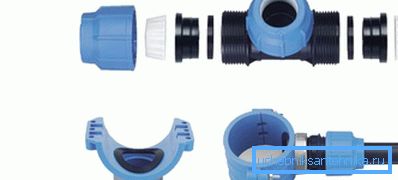

Kompresioni fitingi

Izvršenje trajnih veza

Prilikom postavljanja cevovoda pod pritiskom zavareni spojevi jednodelnog tipa su najprihvatljiviji. Lako ih je montirati i ovim radom nije potrebna posebna kvalifikacija.

Butt zavarivanje

Sada da govorimo o povezivanju HDPE cevi koristeći zavarivanje. Da biste to uradili, potrebno je kupiti specijalni lemiljak koji se koristi za rad sa plastičnim cijevima. Pošto košta malo novca, ne zahtijeva značajne finansijske troškove - profesionalni zanatlije koštaju mnogo više. Radovi se obavljaju po sledećem redosledu:

  • u steznim tačkama aparata za zavarivanje, krajevi cjevovoda su fiksni, koji će biti zavareni i centriranje;
  • površina se zagreva do početnog taljenja;
  • lemljenje se uklanja, a rastopljene površine su komprimovane između sebe;
  • Sledeće je prirodno hlađenje formiranog šava.

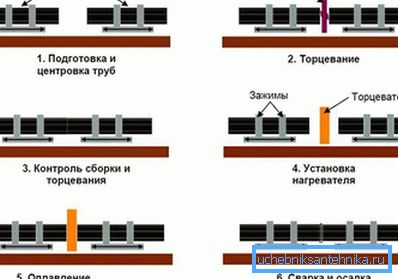

Butt zavarivanje

Zavarivanje elektrofuzijom

Ovaj metod nije mnogo komplikovaniji od prethodnog, ali zahteva upotrebu posebnih spojnica sa umetnutim električnim zavojnicama koje zagreju ćeliju kada se napon primeni. Kao rezultat, elementi za povezivanje se zavaruju na površinu spojnice. Da bi postupak zavarivanja nastavio normalno, potrebno je:

  • pred-krajem krajeva zavarenih cevi,
  • obezbediti statičko stanje delova zgloba tokom zavarivanja.

Prednost ovog načina veze je jednostavnost obavljenog rada. Opasan minus - visok trošak električnih spojnica. Ako planirate veliki broj priključaka, bolje je koristiti zavarivanje otpornosti.

Priključak sa metalnim cijevima

Priključne cevi PND sa metalom

Za povezivanje cevi od polietilena i metala koristite dva načina priključenja:

  • Navojni priključci za cijevi sa malim prečnikom. U tom slučaju morate kupiti futrole za posebne namjene, koje bi, s jedne strane, trebalo da imaju navojne niti za spajanje sa metalnom cijevi, sa druge strane, savršenu spojnicu za glatkoću za pričvršćivanje pomoću HDPE cijevi.
  • Prirubnički priključak za cevi velikog prečnika. U tom slučaju, prirubnički rukavi se zavaruju do cevi od polietilena, koji omogućavaju dodatnu prirubnicu na njenoj površini, koja je prigušena na prirubnicu metalne cevi uz pomoć šipki i navrtki.

Da biste izabrali pravu vezu, morate upoređivati ​​sve prednosti i slabosti svake od njih, gledati video o tome kako su HDPE cijevi povezani, pokušati pokušaj i možete započeti glavni rad.

Video

Sa ovog videa naučićete kako instalirati spojnu spojnicu:
