Kako spojiti cevi od polipropilena na efikasan i moderan

Moderne metode omogućavaju pomoću PP elemenata da povuku izdržljive i pouzdane inženjerske mreže koje nisu predmet korozije. U ovom slučaju, važno je znati kako su cevi od polipropilena povezane.

Mogu se montirati pomoću navojnih ili zavarenih fitinga.

Postoje posebni delovi za povezivanje elemenata u sistem.

Metode uparivanja

Kvalitetno uparivanje PP cijevi je nemoguće bez uzimanja u obzir njihove debljine zida.

U nastavku su proizvodi sa tankim zidovima koji su spojeni pomoću navoja.

  1. Cijevi marke PN-10 za snabdevanje hladnom vodom (radna temperatura + 20 °) ili "topli pod" sistemi (do + 45 °).
  2. Analogi PN-16 se koriste za dovod hladne vode sa povećanim pritiskom ili u sistemima grejanja sa niskim pritiskom.

Zavarivanje je najbolja opcija u sledećim slučajevima.

  1. Ako se parite sa svojim rukama univerzalne cevi brenda PN-20. Ovi proizvodi mogu izdržati temperaturu radnog okruženja od + 80 °.
  2. Kada su aluminijumske folije ojačane cijevi spojene PN-25. Ovaj proizvod je dizajniran za sisteme tople vode i grejanja. Održava temperaturu vode ili rashladne tečnosti na + 95 °.

Obratite pažnju! Polipropilenske cevi se lako povezuju, tako popularne. Moguće ih povezati, čak i bez posebne sanitarne pripreme.

Docking bez navoja

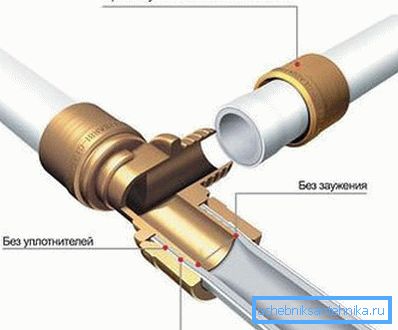

Priključak pomoću presovanja.

Plastične cijevi mogu biti spojene bez lemljenja pomoću fitinga za pritezanje, prstenova za kruženje ili najsvežih belgijskih fitinga za fiksiranje, koji su sami fiksirani.

  1. Elementi kruženja zahtevaju samo dva ključa. Pre povezivanja cevi HDPE sa polipropilenskim cevima treba obratiti pažnju na to da su fitinge za štampu pouzdaniji. Oni stvaraju garantovano čvrsto povezivanje. Međutim, da biste radili s njima, potreban vam je poseban alat.
  2. Pričvršćivanje treba samo kalibrator i rezač.. Izrađeni su od PVDF-a, materijala koji je ekološki i dugotrajan. Za zaptivanje elemenata koriste se EPDM prstenovi, koji su najpouzdaniji. Cena takvih fitinga je prilično visoka, ali one vrede.

Navojne veze

Različite vrste fitinga.

Prvo o tome kako spojiti cevi od polipropilena koristeći odvojive elemente.

Nemoguće je sječiti niti na svojim PP cijevima. Zbog toga ćete trebati navojne armature za spajanje. Da bi se osigurala čvrstoća zglobova, takođe će biti potreban vodovodni teflon trak (fum-traka) i zaptivke.

Vrste navojnih fitinga

  1. Spojnice sa istim navojem na oba kraja.
  2. 90 ° i 45 ° kvadrata sa navrtkom.
  3. Trostruki kvadrati i čepovi za povezivanje cevi istog prečnika. Mogu imati spoljni ili spoljašnji navoj.
  4. Crosses
  5. Stubovi
  6. Sedla za razvodnu mrežu.
  7. Kombinovane spojnice sa spoljnim i unutrašnjim navojem, a takođe i zavrtnjeve.
  8. Adapteri sa spoljnim rezbarenjem kao DG.
  9. Kombinirani kvadrati na 90 ° sa spoljnim i vanjskim navojem, kao i navrtka za kapu.
  10. Kombinirane lopatice koje imaju istu strukturu.
  11. Kvadrati za pričvršćivanje vodovodnih instalacija.
  12. Slomljene vodene utičnice.
  13. Kuglični ventili, pod uglom (sa "američkim") ili ravnim.

Uputstvo kaže da je vrlo lako postaviti cijevi sa ovim elementima. Potrebno je samo pre-zavrtanje fum-trake, a zatim zavrtanje fitinga na cijev.

Priključni elementi različitih materijala

Izgleda kao

Malo je o tome kako spojiti metalnu cijev sa polipropilenom.

  1. Za to su vam potrebni posebni adapteri. Jedan od njih je dizajniran za lemljenje plastičnim elementom, a drugi ima navoj za povezivanje sa metalnom kolegom.

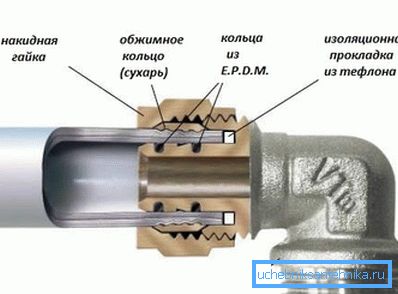

  2. Koristi se i sklopiti tip veze. Ovo takozvano "američko" je fiting sa metalnim umetkom i maticom za zatvaranje ili PP fitingom i navrtkom za kapu.

Obratite pažnju! Najbolja opcija je upotreba elemenata sa niklovanim mesinganim umetcima za prelazne interfejse sa metalnim cijevima. Fitinge treba pričvrstiti dugačkim ključem. Na sanitarnim uređajima, prelazima sa plastičnim navojem ne treba koristiti.

Zavareni metod

Zavareno parenje sve u jednom. Tokom fuzije strana dva elementa, njihove makromolekule međusobno prodiru u delove i udružuju se s njima. To jest, proces difuzije.

Zbog toga se ovakvo zavarivanje naziva difuziono zavarivanje.

  1. Za proizvode sa poprečnim presekom manje od 63 mm koristi se zavarivanje tipa utičnice.
  2. Za analoge prečnika veće od 63 mm koristi se zavarivanje.

Proces zavarivanja socket-a

Lemljenje sa mlaznicama.

Pre nego što povežete polietilenske cevi ili analoge PP, potrebno je pripremiti alate i materijale.

  1. Lemljenje željeza (gvožđe) za proizvode od plastike, žica za metal ili posebni sekač, mjerenje trake i marker. Ako su elementi ojačani, onda će biti potreban brijač - uređaj za skidanje aluminijske folije.
  2. Naravno, same cevi će biti potrebne i, po potrebi, različite vrste priključaka.

Mašina za zavarivanje sadrži grejni element i set mlaznica za cijevi različitih dijelova - od 16 milimetara do 63. Kada se lemljenje uključi, indikator počinje da radi. Čim promijeni boju od zelene do crvene, mlaznica se zagreva do potrebne temperature od +260 stepeni. To se dešava za 10/15 minuta.

Obratite pažnju! Svi radovi se najbolje rade u zatvorenom prostoru. U svakom slučaju, sa negativnom temperaturom okoline, cevovod se ne može zavariti.

Ukratko, proces izgleda ovako.

Proces zavarivanja.
  1. Stavite oznaku cevi. Ne zaboravite na dubinu utičnice i dodajte 2 mm na njega.
  2. Isecite potrebne komade cevi. Uradite to strogo pod pravim uglom.
  3. Postavite spojne strane elemenata na zagrejanu mlaznicu aparata za zavarivanje.
U cevima za grejanje foto.
  1. Sačekajte vrijeme za zagrevanje cijevi i ugradnju.
  2. Izvadite stvari.
  3. Priključite delove i čvrsto ih pritiskati zajedno.

Priključak cevi velikog prečnika

Tip zateznog zavarivanja.

Zavarivanje se koristi za povezivanje plastičnih cevi velikog prečnika i debljine zida (4 mm ili više): kanalizacija ili glavne vodovodne cijevi.

Za ovaj način zavarivanja u većini slučajeva nisu potrebni.

  1. Prvo, strane zavara su fasetirane, do njihovog potpunog paralelizma.
  2. Cijevi se ubacuju u aparat za zavarivanje.
  3. Nadalje, oni su povezani, dok tačnost rada reguliše uređaj za centriranje.
  4. Tokom rada, ne zaboravite da ventilirate prostoriju, jer plastična dimenzija emituje ugljen-dioksid i vodenu pare.

Ispod se nalazi tabela karakteristika zavarivanja.

Odsek cevi, mm Dubina zavarivanja, mm Grejanje, sek. Zavarivanje, sec. Hlađenje, min.
20 14 5 4 3
25 16 7 4 3
32 20 8 4 4
40 21 12 6 4
50 22,5 18 6 5
63 24 24 6 6
75 28,5 30 8 8
90 33 40 8 10
110 39 50 10 10

Zaključak

Nakon što ste shvatili kako pravilno povezati PP cev, možete vrlo brzo spojiti visokokvalitetni vodovod, grejanje ili kanalizaciju kod kuće.

Video u ovom članku će vam reći više o svojoj temi.
