Kako spajiti bakarne cevi: visokokvalitetna tehnologija

Uprkos popularnosti modernih plastičnih cevi, bakar ne odustaje od svojih pozicija. Fizička i hemijska svojstva ovog materijala, svestranost i izdržljivost čine ga prikladnim u bilo kojoj prostoriji, a topla boja oživljava svaku standardnu ​​sobu. Pošto ste savladali osnovna teorijska pravila kako spajkati bakarne cijevi, čak i bez iskustva, sasvim sigurno možete započeti svoje aktivnosti.

Bakarna cev lemljenja

Prednosti bakarnih cevi

Odbacujući plastiku i izbor u korist sistema bakra, svakako možete izgubiti novac, ali i osigurati od mogućih problema. Ima ih malo, ali sve se dešava po prvi put. Bakarni cevovod je otporan na negativne efekte sunčeve svetlosti, dugi delovi ne "vode" od visokih temperatura i ne rasklapaju od niske, što se ne može reći o plastici (pogledati i članak Oprema za lemljenje bakarnih cevi: analiziramo karakteristike).

Proizvodnja bakarnih cevi obezbeđuje tri opcije - čvrsta, polu čvrsta i mekana (obeležena prema R 290, R 250, R 220). Tvrdoća znači prekid otpora. Za uređaj sistema grejanja ili vodosnabdevanja u kući je praktično i pogodno raditi sa drugim.

Oni lako izdržavaju standardni pritisak u domaćim cevovodima i temperaturu vode od 95 ° C. Mekane cijevi su izuzetno fleksibilne i lako se mogu savijati više puta koristeći manje fitinge, što može biti originalan i neočekivani dizajniran element.

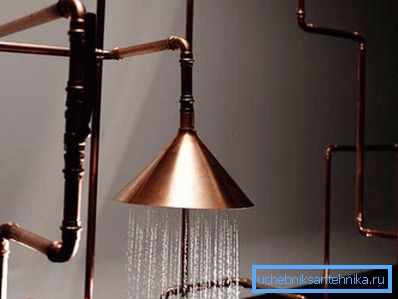

Na fotografiji su prikazane smele krivine cevi koje stvaraju nadrealan utisak.

Da li ste već kupili materijale?

Obezbeđivanje kontinuiranog toka posla omogućit će potreban skup raspoloživih alata i materijala:

  • čelična četka ili čičak za čišćenje da bi se pripremila spoljna površina cevi i unutrašnji priključak;
  • fluks pasta (prodaje se u gotovom obliku) i četka za nanošenje;
  • krpe za uklanjanje viška fluksa;
  • lem (dostupan u obliku šipki prečnika 3 mm);

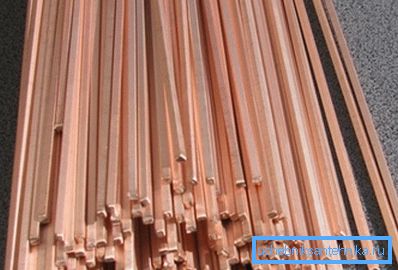

Lemljenje za lemljenje
  • rezač cijevi;
  • Faskosnimitel ili reamer, ako još uvek treba da isecete komad diska ili pile na metalu i puno bore;
  • trnovi i kalibracioni rukavi;
  • pribor;
  • proširenje (sa utičnicom);
  • oprema za grejanje (šta da zalepi bakarne cijevi).

Tehnologija lemljenja

Bez obzira na to šta će se koristiti za grejanje (baklje ili električno grejanje), redosled delovanja uvek ostaje približno isti.

Preporučuje se da radi u sledećem nizu:

  • isecite cev na delove željene dužine;
  • očistite krajeve;
  • primijeniti fluks;
  • zagrevanje zgloba na zavareni lem;
  • Dozvolite da se smeša ohladi.

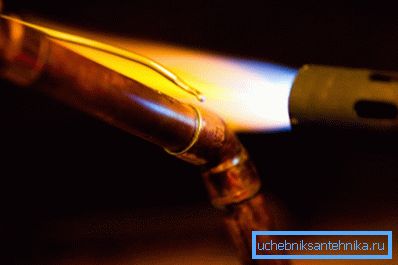

Letećemo sigurno - dobili smo predivne rezultate

Kada se pojavi pitanje lemljenja, pitanje bezbednosti i udobnosti je možda najznačajniji argument. Gorionici sa otvorenim plamenom rade u visokom temperaturnom režimu do 1000 ° C, što je povezano sa povećanom opasnošću: zapaljivim predmetima, isparljivim hemijskim isparenjima, pretnjom opekotina - ovo je nešto dosadno.

Najprikladnija opcija za ugodne radne uslove, naročito na teško dostupnim mjestima, biće električno lemljenje za bakarne cijevi. Izgleda kao klešta koja zavijaju cev i zagreju.

U ovom slučaju se koristi meki lem (olovo, olovo i bakar) i radi na temperaturi ispod 450 ° C. Tehnologija povezivanja sistema ostaje ista, a rizik od "lomljenja ogrevnog drveta" se smanjuje.

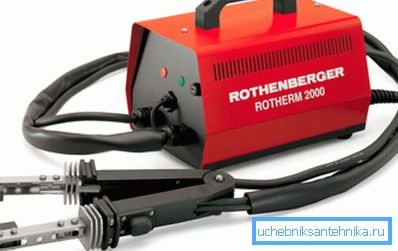

Električno lemljenje za lemljenje bakarnih cijevi je jednostavno i jednostavno za korištenje

Između priključka i utičnice

Obično se koristi lemljenje za rad sa fitingom. Ovo je izuzetno zgodan, siguran način štednje (ali ne i novčani). Pošto već u fazi proizvodnje, nisko-talasni lem za režim niske temperature obično se postavlja unutar priključnog elementa.

Ostaje samo da se kombinuju pripremljeni elementi i toplota.

Ekonomičniju opciju, ali ne manje kvalitetan, će se spajati u utičnicu, što se lako može uraditi s vlastitim rukama. Nakon odabira glave odgovarajućeg prečnika na ekspanderu, umetnite je u otvor cevi. Jedan obrt rotira polugu (konus se širi i formira se utičnica).

Obratite pažnju! Maksimalni razmak između umetnute cijevi i zidova priključnog elementa mora biti 0,2 mm. U suprotnom, kapilarna "apsorpcija" tečnog leza će biti prekinuta.

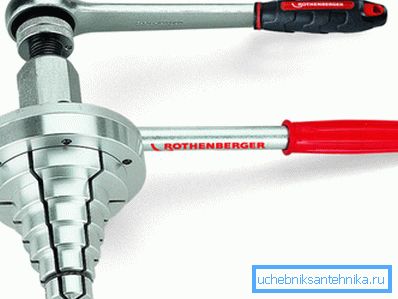

Biće lako izabrati pravi prečnik glave proširenja.

Preliminarna priprema površina

Ako morate da isečete cev, poželjno je koristiti poseban uređaj. Operacija će trajati maksimalno 7 obrtaja od rezača cijevi i dati čistu rez. Metalna testera ostaviće puno gruda, koje očišćuju viška ili izbacivač lica.

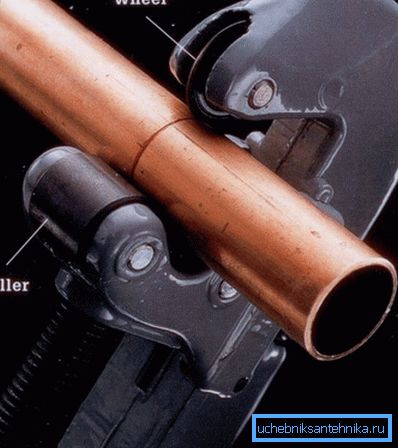

Rezni uređaj

Pored toga, moguća je i mala deformacija - okrugla rupa pritiska i postaje blago ovalna. Defekt se eliminiše nekakvom gletnošću površine, prvo iznutra sa kalibracionim rukavom, a zatim napolje sa kalibracionom glavom.

Rezana, "peglana" mesta dodatno se obrađuju čeličnom četkicom ili posebnim sunđerom od najmanjih čestica. Ista operacija se vrši unutar spojnice, priključka, utičnice.

Pre lemljenja, unutrašnjost fitinga temeljno se očisti.

Cool leteći zlatne ruke

Pre lemljenja bakarnih cevi potrebno je obaviti standardne operacije:

  1. Površina ivice cevi koja će biti povezana sa elementom za povezivanje, četkom bez fanatizma i ekonomičnom razmazom sa fluksom. Konačno rafiniše bakar i promoviše ravnomerno raspoređivanje lemljenja.

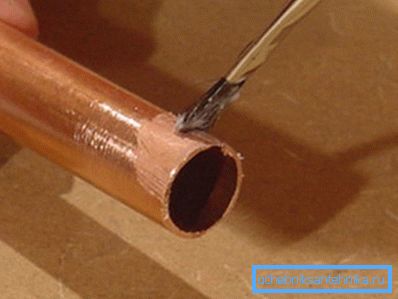

Fluks se nanosi na cev
  1. Nakon što umetnete cijev u fiting sve do kraja, okrenite bilo koji dio kako biste bolje rasporedili fluks.
  2. Skinite višak materije krpo.
  3. Zagrejati spoj na željenu temperaturu pomoću lemilice za lemljenje.
  4. Ako pritisnete šipku u razmak između povezanih detalja, vodite je duž pukotine, a da ne zaustavite zagrijavanje. (Pribor za pričvršćivanje ležišta treba samo zagrijati).
Ispružite prazninu

Obratite pažnju! Duljina šipke, malo više od prečnika priključka ili utičnice, ide na lemljenje jednog odseka. Dužina je lako primetiti, savijanjem odgovarajućeg komada lemljenja. Ovo uputstvo će vam pomoći da ne uzaludno ispuštate materijal.

  1. Kada se dio staljenog leme "apsorbuje" u utor, uklonite električni lemiljak za lemljenje.
  2. Dozvolite da se čvor prirodno ohladi. Za ubrzanje ovog procesa hladnom vodom nije vrijedno - mogu se pojaviti pukotine.
  3. Uklonite preostali fluks sa spoljne strane s krpa, unutra pritiskom vode.

Mogući nedostaci

Postoje situacije kada se, uprkos formalno pridržavanju sekvenci operacija, desi brak.

Prema standardima međunarodnog zavarivačkog društva AWSC3.3, definisane su glavne vrste defekata:

  • nepotpuni zglobovi za piće;
  • blotovi fluksa;
  • iskrivljene ivice i pukotine;
  • ukupni nezadovoljavajući pogled na završeni rad.

Statistika pokazuje da "čovekov faktor" najčešće dovodi do loših rezultata, ali ne i kvaliteta materijala. Budući da je cena bakra dovoljno visoka, to bi trebalo da bude podsticaj tačnom poštovanju tehnološkog procesa.

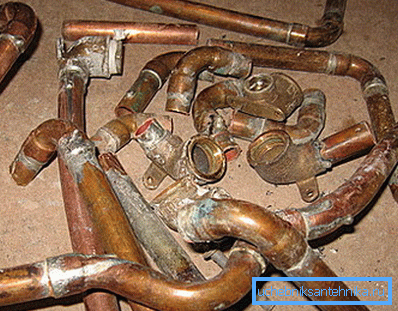

Kolosalni gubici usled kršenja tehnologije.

Sumirajući

Ako ste radili sa jednostavnim lemilicom ili plinskim gorionikom, onda već znate pola kako da zalijepite bakarne cijevi. Prilika, pomnožena željom da se kuća nalazi u bakru, odličan je podsticaj za savladavanje nove tehnologije i sticanje iskustva novim materijalom.

Video u ovom članku će detaljno prikazati pripremu bakarne cevi za lemljenje i sam proces.
