Kako sječiti cev na 45 stepeni

Prilikom instalacije cevovoda, često je neophodno odsečiti cev pod uglom. Štaviše, ugao bi trebao imati tačno stepen koji je potreban za dizajn. Uz nepravilnu proizvodnju ugla, nemoguće je napraviti tačno dimenzije cjevovoda, koje su trebale izvršiti. Na primjer, cijev će se okretati za 45 stepeni tokom instalacije, stoga morate znati kako sečiti cev na 45 stepeni. Za to su nam potrebni alati za obeležavanje, brusilica ili ručica za metal.

Označavanje sa listom papira

Označavanje sa listom papira

Jedna od najlakših metoda je označavanje ugla sa listom papira. Kvadratni list se strogo dijagonalno. Uzmemo cev i obmotimo je preklopljenim listom, tako da su ivice dijagonala okrenuti jedni prema drugima. Dakle, na manjoj strani ploče imamo ugao od 45 stepeni. Uzimamo bilo koji alat za označavanje i obeležimo mesto budućeg odseka cevi duž linije listova. Možete koristiti usku traku da ne biste slučajno izbrisali označavanje. Ovaj način obeležavanja pogodan je za dugu cev velikog prečnika, a mesto njegovog dela negde u sredini.

Upotreba rezervoara za vodu

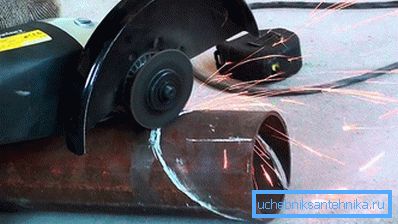

Oznaka vode

Šta raditi ako se bavimo cijevom malih prečnika, i da li je neophodno da se cijevi pod uglom negde u blizini ivice? Priđite na pomoć dubokoj posudi ispunjenoj vodom. Pre početka rada, potrebno je izračunati ugao nagiba i napraviti oznaku na kontejneru. Onda moramo lagano spustiti ivicu cevi u vodu i nagnuti ga prema oznaci na kontejneru. Izvlačimo cev, označimo liniju kontakta sa vodom i smjesteno sečemo oznakom. Ovaj metod je dobar u obilježavanju velikog broja cijevi. Gotovi šablon iz rezervoara za vodu će ubrzati proces našeg rada.

Računarski program koji će pomoći

Računarski program

Takođe bih želeo da razmotri metod označavanja koristeći računarski program. Ovo je prilično komplikovana metoda za one koji nisu navikli da rade sa kompjuterom. Potrebno je poznavanje računara, dostupnost softvera za skeniranje i crteže. Počinje rad sa izvršavanjem crteža, što ukazuje na veličinu kruga i nagib. Pravimo takozvani virtuelni obrazac.

Virtuelno sečenje

Zatim, pomoću štampača, štampaćemo sliku na listu papira. Što je veći prečnik cevi, više listova će biti označene. Makaze su isecale sve delove crteža i uz pomoć skotch trake, lepile ih. Završni šablon se nanosi na cijev, a na ivici papira napravimo oznaku. Ovaj metod označavanja se smatra jednim od najtačnijih. Ako računar nema takve programe, možete koristiti Internet. Online možete preuzeti šablon za označavanje. Takođe mora biti odštampan i isečen. Završni komad se omota oko cevi i izvrši markiranje.

Ako je cev profilisana

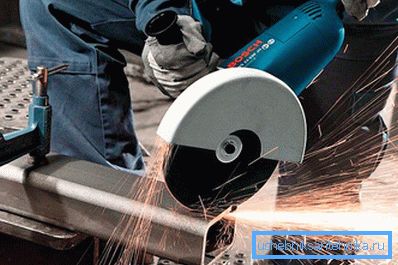

Pod uglom odsečemo profilnu cev označavanjem

A ovde, na primjer, imamo profilnu cijev, a ne okruglu. Ručno označavanje profila cevi može dovesti do velikih grešaka. Najbolji izlaz iz ove situacije biće šablon napravljen od istog profila većeg prečnika. Uzmite mali deo profilne cijevi i uz pomoć protraktora, primetimo ugao od 45 stepeni. Odrežite mlinčicu na oznaku i mastite ivice kako ne bi došlo do povrede prilikom rada. Onda moramo samo umetnuti profil manjih prečnika u šablonsku pločicu i, nakon što napravimo markup, isključimo ga.

Isecite na profilnoj cevi u kućištu uređaja
U ovom članku, pogledali smo kako sečiti cev ispod 45 stepeni. Upotrebom jednog od gore navedenih metoda napravite oznaku i napravite rezanje. Za ravnomjernije rezanje, bolje je koristiti mlin. Prilikom sečenja zavarivanjem, trebaće vam iskustvo, u suprotnom će odeljak biti neujednačen. U ekstremnim slučajevima možete koristiti ručicu za metal. Trenutno, postoji mnogo različitih uređaja za sečenje cevi pod uglom, ali za kupovinu potrebni su dodatni troškovi. Jednostavno je i jeftinije napraviti obrazac jednom i koristiti ga po potrebi.

Video

Zahvaljujući ovom video snimku ćete naučiti kako sečiti cev pod uglom od 45 do 90 stepeni pomoću računarskog programa:

Rezanje profilne cijevi pomoću uređaja za rezanje cijevi od četrdeset pet stepeni:
