Kako se zalepiti cevi od polipropilena - detaljan vodič

Prilikom instalacije vodovoda i sistema grijanja, jednostavna veza sa sokovima nije dovoljna. Da bi se obezbedila prihvatljiva čvrstoća zglobova i dugotrajnost cevovoda, neophodno je koristiti zavarivanje.

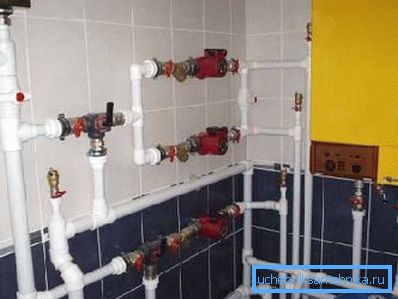

PP cev se koristi u sistemu grijanja

Karakteristike instalacije PP cevovoda

Kada je reč o instalaciji cevovoda, osoba će se definitivno suočiti s pitanjem kako se zalepiti cijevi od polipropilena.

Generalno gledano, ovaj proces može se podijeliti u dvije faze:

  • Oba plastična elementa se zagrevaju;
  • Dok je materijal hladan, kraj cevi je umetnut u utičnicu. Nakon hlađenja, zaptivanje spoja je garantovano spajanjem materijala.

Međutim, u ovoj jednostavnoj stvari postoje neke suptilnosti. Tehnologija zavarivanja zavisi od toga da li je cevovod ojačan ili ne.

  • Ojačane PP cijevi se uglavnom koriste za sisteme za grijanje tople vode i grijanje. Aluminijumska folija (ili fiberglass) postavljena je između dva sloja plastike i sprečava prekomerno linearno širenje tokom zagrevanja. Oznaka PN25 govori o ojačanju folijom, a armatura sa staklenim vlaknima se nalazi sa oznakom PN20, obične cevi se takođe proizvode sa istim oznakama;

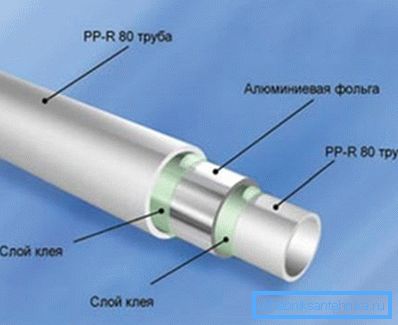

Struktura armiranog PP cevovoda
  • Kada se radi o lijevanju polipropilenskih cevi za hladnu vodu, možete koristiti redovnu bez armiranog cjevovoda.

Karakteristike ojačane cevovoda

Zidna konstrukcija ojačane PP cijevi nameće određena ograničenja u procesu zavarivanja. Ali kako spajiti polipropilenske cevi sa ojačavajućim slojem? Glavni zadatak je da hladnjak nije u kontaktu sa materijalom za ojačavanje (fiberglass ili folija).

Ako pokušate bez dodatne pripreme za lijevanje cijevi polipropilena, nosač toplote će utjecati ne samo na sloj polipropilena (na kraju cijevi), već i na sloj lepka između folije i polipropilena. Pre ili kasnije, lepak neće izdržati efekte visoke temperature i pritiska tečnosti, pa je vjerovatnoća delaminacije velika.

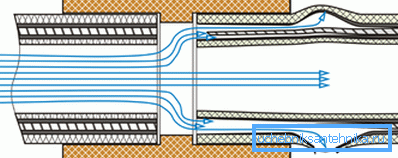

Dijagram utjecaja rashladne tečnosti na nepripremljenom kraju ojačane cijevi

Kao rezultat, voda počinje da padne u prostor između gornjeg sloja polipropilena i materijala za ojačavanje. Kao rezultat, na površini cjevovoda prolazi naduvavanje i curenje - troškovi nepravilnog pripremanja cijevi su vrlo visoki.

Lijepljenje PP cijevi u fazama

Generalno možete odabrati sledeće korake zavarivanja:

  • priprema cevovoda;
  • zagrevanje gvožđa (aparat za lemljenje);
  • Grejanje polipropilena i cevovoda.

Glavna razlika u tehnologiji, zahvaljujući ojačavanju polipropilena, utiče na pripremnu fazu.

Priprema za zavarivanje

Uputstva za pripremu segmenata cevovoda za zavarivanje su sljedeća:

  • potrebna je dužina cevovoda;

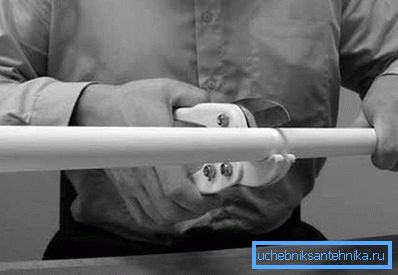

Pogodno je sječiti specijalnim makazama
  • zadnjica je temeljito očišćena od bore i prljavštine;

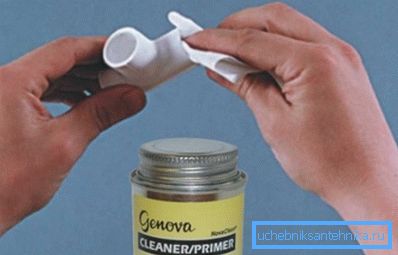

Plastika mora biti temeljito očišćena.
  • poželjno je ukloniti fazu, spoljašnja - od cijevi, unutrašnja - sa unutrašnje površine utičnice. Unutrašnji fiošak se može ukloniti čak i sa nožem, ukoliko ne postoji poseban pikap.

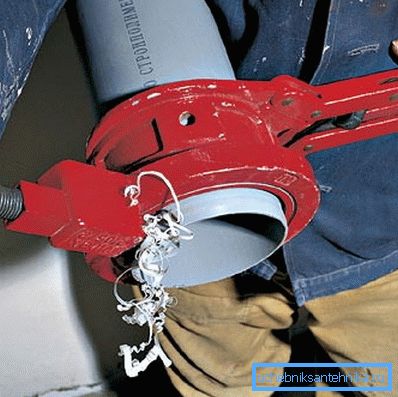

Ručno kočenje

Obratite pažnju! Ako se fioka ne ukloni, mekana plastika se jednostavno može povući kada se cijev ubaci u utičnicu. Kao rezultat, omekšani materijal može ometati slobodni protok tečnosti.

Što se tiče armiranog cjevovoda, ovdje je neophodno i eliminisati mogućnost kontakta armiraćeg materijala sa tečnom materijom.

  • ako je armatura spoljna, onda jednostavno treba da očistite aluminijumski sloj pomoću brijača. Da biste ubrzali proces, možete koristiti posebne mlaznice za bušilice;

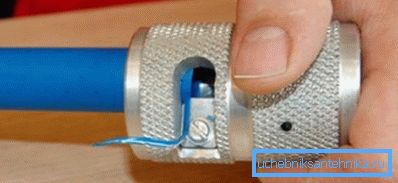

Aparat sečava gornji sloj plastike zajedno sa ojačavajućim slojem
  • u slučaju unutrašnje armature, bolje je ukloniti gornji sloj plastičnog i aluminijumskog sloja.

Obratite pažnju! Neki od zavarivanja jednostavno su ojačali ojačani sloj pincetom, a slojevi polipropilena međusobno se spajali tokom lemljenja. Ovakav pristup ima pravo na postojanje, ali praksa pokazuje da je ovo jedinjenje podložno razdvajanju.

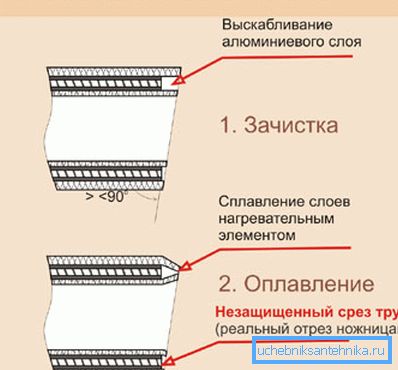

Obrtni alat opljuskuje sloj ojačavajućeg materijala

Kada rešavate problem, kako se zalepiti cijevi od polipropilena sa unutrašnjim pojačanjem, morate koristiti brijač. Ovo je prilično jednostavan alat, i izgleda kao cilindar sa unutrašnjom ivicom. U tom procesu se brijač stavlja na cev i zavrte naporom, trajanje rada zavisi od debljine sloja koji se uklanja.

Sam nož je pričvršćen vijakom, pa kada je neophodno ukloniti deblji sloj materijala, bolje je to uraditi u slojevima, uklanjanjem tankih čipova. Ako je potrebno, položaj noža može se podesiti ručno.

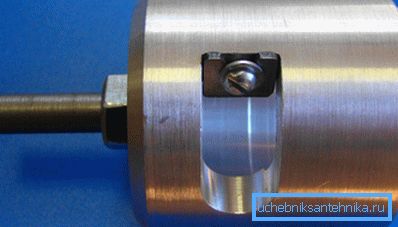

Nož za brijanje je uklonjen

Što se tiče troškova, onda kupovina skupog brijača ima samo smisla profesionalcima koji se profesionalno bave instalacijom grejanja i vodovoda. Razlika između jeftinije opcije je samo u izdržljivosti rezne ivice, takav nož je napravljen od manje izdržljivog materijala.

Aparat za zavarivanje

Dizajn "aparata za zavarivanje" je prilično jednostavan:

  • kućište sa regulatorom temperature i indikatorom za uključivanje / isključivanje;
  • đon (mandrel), njegov oblik podseća na gvožđe. Rupe za grejne čaure različitih prečnika obezbeđene su u cevi;

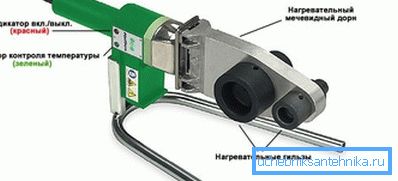

Na slici - aparat za zavarivanje PP cevovoda

Obratite pažnju! Sama rukava imaju Teflon premaz, pa je striktno zabranjeno grebanje metalnim predmetima.

Za zavarivanje PP cevovoda neophodno je da se površina rukava zagreje do 260 ° C. Nakon toga, cev se ubacuje u rukav, a utičnica se nalazi na drugom kraju. Kada grejate uređaj, neophodno je kretati do indikatora grejanja, čim temperatura cijevi dostigne željenu vrijednost, svjetlo će se isključiti.

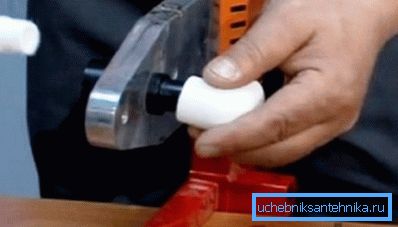

Oba elementa se nosi na rukavu.

Obratite pažnju! Važno je da se materijal ne pregrije, rezultat pregrevanja može biti da će plastika delimično prekrivati ​​unutrašnji poprečni presek kad bude spojen. Možete proceniti pregrevanje promenom boje polipropilena.

Vreme zagrijavanja zavisi od prečnika, možete se kretati prema vrednostima datim u tabeli.

Spoljni prečnik, mm 16 25 40 63 90
Trajanje grejanja, sa 5 7 12 24 40
Maksimalna pauza, sa 4 4 6 8 8
Vreme hlađenja 2 2 4 6 8

Cevni priključak

Nakon zagrevanja cevovoda, možete direktno otići kako se zalepiti cijevi od polipropilena. U isto vreme, deo plastike će biti isečen na zglobu, to je normalno i samo potvrđuje da je zavarivanje obavljeno ispravno.

Pri povezivanju PVC cevi, cevi se rotiraju oko pola okretaja u utičnici. Ovo je učinjeno kako bi se postigla veća zapremina. U slučaju propilena, ovo je apsolutno kontraindikovano, omekšani materijal se deformiše i postaje neprikladan za upotrebu.

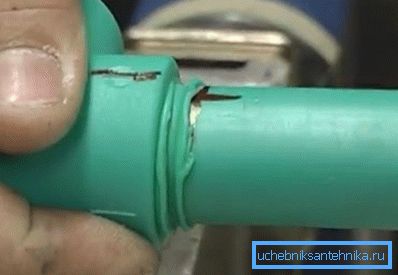

Cev je primorana u utičnicu

Da bi se polipropilen očvršćavao, bolje je jednostavno ostaviti po strani sveže jedinjenje nekoliko minuta. Konačna čvrstoća zglobova se proverava nakon ugradnje cjelokupnog sistema grijanja (vodovoda), pod pritiskom vode.

Nakon završetka rada, obavezno obrišite površinu rukava mekom krpom. Uprkos teflonskom premazu, neka plastika može ostati na svojoj površini. Ako se pojave grebena na površini podloge, to će definitivno uticati na kvalitet zavarivanja, takav nedostatak se ne može popraviti sopstvenim rukama.

Sumirajući

Instalacija sistema grijanja i vodovoda putem modernog polipropilenskog plinovoda je nemoguća bez procesa zavarivanja (lemljenje). Ovaj proces nema nikakve veze sa zavarivanjem metala, polipropilensko lemljenje je mnogo lakše. Zahvaljujući tome, čak i početnik vodoinstalater može da se nosi sa zadatkom priključivanja polipropilenskom cevovodu.

Video u ovom članku pokazuje primjer pravilnog lijevanja cijevi od polipropilena.
