Kako se vrši sečenje cevi: princip implementacije

Za cevovode u različite svrhe, materijali moraju biti prilagođeni, a za sada se mogu koristiti različite metode fragmentacije, na primjer, lasersko sečenje cijevi kao jedan od najtačnijih tipova mašinskih dijelova. Postoje i druge metode, na osnovu kojih se može nazvati besplodno sečenje, što znači da se ne koriste gorionici kao što su plinski gorionik ili rezervoar za benzin, što značajno povećava tačnost prilaza.

Mašina za rezanje trake

Razgovaralićemo o takvim jedinicama i kako ih koristiti u nastavku, a takođe vam takođe pružimo tematsku demonstraciju video snimka u ovom članku.

Fragmentacija cevi

Napomena Najjednostavniji alat za sečenje sopstvenih ruku kod kuće može se nazvati žica za metal. Ali takav alat može samo sječiti profile sa malim poprečnim presekom, pa uz pomoć platna veoma je teško održavati ravnu liniju duž cijelog perimetra, pa nećemo razmatrati ovaj metod.

Vrste opreme

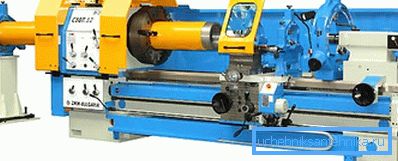

Model SASTA (Rusija)
  • Takva oprema za rezanje cijevi, kao što je mašina na gornjoj fotografiji, može proizvoditi obradu obrade cijevi, kolona i različitih dijelova cjevovoda, što je izuzetno neophodno u geološkoj istraživanju, naftnoj, gasnoj i rudarskoj industriji, u mašinstvu. Ova mašina odabrana je uzimajući u obzir sledeće parametre: presek otvora vretena; rastojanje između dva centra; maksimalni deo dela za obradu; prisustvo ili odsustvo poluautomatske mašine za navođenje; stabilnost kreveta.

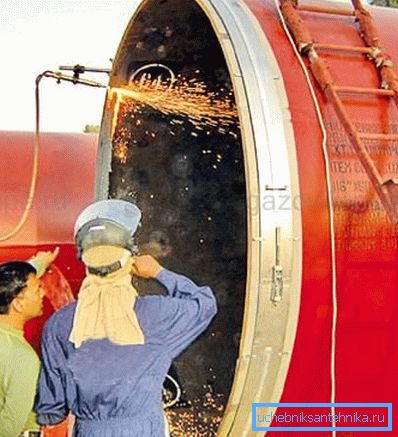

Pojas mašina
  • Mašina trake za rezanje cevi "MONARCH BAND MACHINE" se koristi kada je cevovod već u rovu ili nedostaje slobodan prostor tokom obrade. Važno je napomenuti da nerđajuća traka traje samo 153 mm, što je gotovo zanemarljivo za veliki poprečni presek. Kada se završi sa takvom opremom, prečnik je moguć od 159 mm do 1529 mm, a pored toga, mašina se može zaglaviti čak i sa snažno deformiranog kraja cevi.

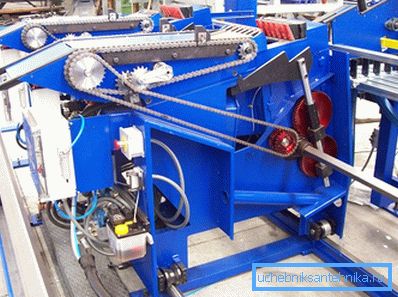

Mašina za rezanje cijevi. Višestruke linije
  • Takve stanice se koriste za grede od crnog i nerđajućeg čelika, a ovde se vrši sečenje oblikovanog cijevi malog i velikog prečnika okruglog, kvadratnog i pravougaonog poprečnog presjeka, koji se napaja za pile pomoću automatske stanice.. Pored toga, automatska linija je opremljena sa istovarnom stanicom, koja može nabaviti gotove fragmente.

Prečnik mm 10-100
Presek kvadratnog i pravougaonog profila mm 1010; 6585/1510; 10060
Debljina zida mm 1-5
Dužina mm 4000-8000
Duzi rez mm 340-8000
Pogon (motor) za jednu glavu glave kw 3.3
Prečnik diska mm 270-350

Automatska linija za rezanje diskova

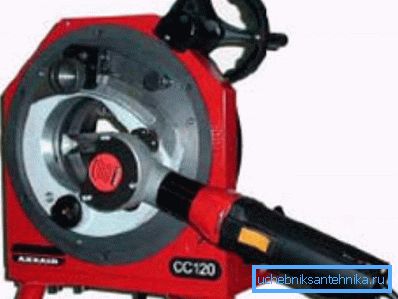

Axxair CC121fs orbita za sečenje cijevi
  • Axxair CC121fs ima mogućnost pravolinijskog sečenja bez bora, maksimalnog odstupanja od 0,25 mm, a zahvaljujući stezaljku možete izbjeći deformacije čak i kada sečete tankoslojne cijevi. Takvi mehanizmi su prilično kompaktni i imaju malu težinu, što im omogućava da se koriste ne samo u radionici, već i na gradilištu. Serija CC je opremljena ručnim točkom rotacionog sistema, olakšava proces sečenja, a pored toga, završava se orbitalnim zavarivanjem.
  • Alat za rezanje cevi kao FIN&FICEP je dizajniran za fragmentaciju po veličini, sečenju različitih oblika, kao i za šamiranje.

Fin & amp; FICEP plazma rezanje

Model, serija PB
CNC osovina (komada) 6
Mogući prečnik (mm) 060-01420
Debljina zida: plazma vazduha (mm) 5-25
Debljina zida: gas (mm) 5-10
Moguća dužina (mm) 800-12000
Maksimalna težina (kg) 6000
Moguće uglovi preseka 20? -160?
Stezaljka 5 grabi
Šameri pod uglom 30? -150?
Držač elektronskog držača 1 set
Uzdužni pomak (Y osa): maksimalna vrijednost hodanja. Preciznost pozicioniranja brzine pozicioniranja 12.000 mm 10.000 mm / min 0.3 mm
Pomeranje napred i nazad (X osa): maksimalna brzina tacke pozicioniranja brzine pozicioniranja 600 mm 1500 mm / min 0,2 mm
Pomeranje gore i dolje (Z1 osa): vrednost hoda max. Preciznost pozicioniranja brzine pozicioniranja 560 mm 1500 mm / min 0,2 mm
Rotacija cijevi (osa?): Tačnost pozicioniranja brzine rotacije Nije ograničeno na 0-8 o / min 0,2 °
Radijalni hod bakra (osa? 1): tačnost pozicioniranja brzine nagiba nagiba nagiba ± 45 ° 0-18 rev / min 0.2 °
Nagib fokusa za fazu (osa? 2): tačnost pozicioniranja brzine nagiba nagiba ± 60 ° 0-18 ob / min 0.2 °
Ekran osetljiv na dodir 1 set
Gasna rezna glava 1 set
Modul za podršku cevi 6 komada

Tehničke specifikacije FIN&FICEP

Šamer

Skrivanje

Objašnjenje. Na gornjoj slici vrijednost: a je ugao uklanjanja; P bold blunting; d - dubina sečenja ili noge; w - bold širina; H je ukupna debljina.

Postoji samo tri načina za obradu radnog predmeta - to su X oblika, Y oblik i J oblik, koji se takođe mogu označiti kao V, K, Y - instrukcija dozvoljava (pogledati i članak Lijevano željezne cijevi za kanalizaciju: prednosti i različite tehnike instalacije).

Šumiranje se vrši na dva načina - mehaničkog i termičkog, a glavna uloga u izboru metode nije cena, već krajnji rezultat. Prema tome, najpoželjniji metod se može nazvati mehanička obrada, jer u ovom slučaju procesu obrade ne utiču hemijska i fizička svojstva materijala.

Uprkos činjenici da je mehanička metoda više vremena, postoji velika prednost - potpuno odsustvo termičke zone uticaja, iako je toplotna obrada mnogo jeftinija i može se raditi sopstvenim rukama.

Zaključak

Kao što shvatate, besprekidno sečenje cevi, kao i njihova obrada (šamering) je mnogo skuplje, ali se kvalitet obrade svakako povećava. Naravno, ako instalirate obični vodovod ili grejanje, onda je velika preciznost beskorisna, ali je u industrijskoj proizvodnji od najveće važnosti (vidi i članak Čelične cijevi za kanalizaciju: njihovi tipovi i 4 osnovna pravila rada).
