Kako se koristi profil aluminijumske cijevi

Danas je aluminijumski metal zauzeo prilično veliku nišu na građevinskom tržištu, a to je poljoprivreda, industrija, proizvodnja, pa čak i dizajn, a sve u svemu ovome nije poslednje mesto pravougaona, okrugla i kvadratna cijev od aluminijuma.

Ovaj obojeni metal i njegove legure su toliko popularni jer imaju visoku otpornost na koroziju, čvrstoću, duktilnost, nisku gustinu, imunitet na magnetizaciju i nisku specifičnu težinu.

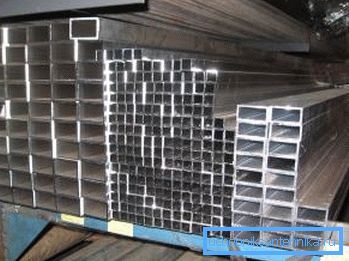

Kvadratni i pravougaoni aluminijski profil

U nastavku ćemo više posvetiti pažnju kvalitetu takvog profila, njegovim svojstvima, aplikacijama, kao i prikazati vam video u ovom članku.

Uvod u profil

Parametri: širina / visina / debljina zida (mm) Premaz: Anodni 15 mikrona Dužina (m) Težina po metru (kg)
100x20x2.0 - 3.0 1.21
20x10x1,5 + 6.0 0.219
20x10x1 + - 3.0-6.0 0.15
24,4x189x1,2 + - 3.0-6.0 0.253
30x18x1,5 - 6.0 0.363
30x20x1,5 + 6.0 0.382
30x20x1,5 - 6.0 0.382
30x20x2.0 + 6.0 0.495
30x20x2.0 - 6.0 0.495
30x20x2.0 + - 3.0-6.0 0.5
40201.2 R3 + - 3.0-6.0 0.362
40x20x2,0 + - 3.0-6.0 0,607
40x20x2,0 - 6.0 0,607
40x20x2,0 + 6.0 0,607
40x20x2,0 R1,6 + - 3.0-6.0 0.599
5030h2? 0 + 6.0 0.824
50x30x2,5 + - 3.0-6.0 1,016
50x20x2,0 + - 6.0 0.71
50x30x2.0 + - 6.0 0.824
60x30x2,0 + 6.0 0.932
60x40x3,5 + 6.0 1.8
60x40x3,5 - 6.0 1.8
80x20x2,0 + 6.0 1.04
80x40x2,0 - 6.0 1.248
80x40x2,0 + 6.0 1.256
80x40x2,0 + - 3.0-6.0 1.256

Stolovi od legura AD31T5

Aluminijumske legure i njihove fizičke osobine

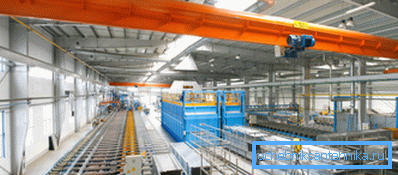

Valjaonica

Napomena Zlitine u njihovim fizičkim svojstvima se ne razlikuju od čistog metala, ali njihova cijena postaje niža, stoga je proizvodnja njihovog profila profitabilnija i praktična.

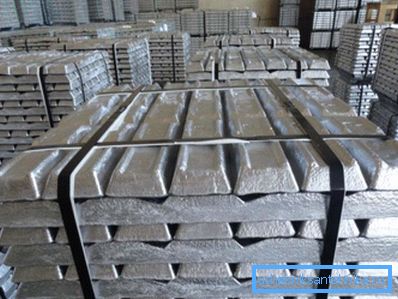

Aluminijumski ingoti
  • Dakle, doping ne utiče na modul smicanja i elastičnost, Na primer, duralumin L16T ima skoro istu elastičnost sa Al: AS (E = 7100 kgf / mm2). Međutim, jačina prinosa legure je nekoliko reda veća od one čiste Al, stoga se legure mogu koristiti za stvaranje strukturnih materijala različitih nivoa opterećenja. Ovo se odnosi i na profile bilo koje konfiguracije i bilo koje sekcije, na primer, 20x20 mm, 4040 mm, 2040 mm i tako dalje. (Pogledajte i članak Arbor sa profilne cevi: funkcije.)
  • Ako je čista AL vrlo plastična i istezanje do kritičnog stanja, odnosno pre pauze, može biti 40-50%, ali njegova snaga je samo 60-70MPa, što je izuzetno malo za upotrebu građevinskih proizvoda u građevinarstvu. Ali legure su već mnogo jače, a ovde se plastičnost materijala može smanjiti, ali sila za zatezanje povećava se od 2 do 5 puta, i to je dovoljno da takav profil postane poželjna komponenta na gradilištima. Pored toga, materijal ima veoma visoku električnu i toplotnu provodljivost - među obojenim metalima takvi pokazatelji su veći samo za srebro i zlato.

Napomena Najzastupljenija potražnja na građevinskom tržištu su legure serije 6xxx - oko 75% ukupnih ciljanih proizvoda. Najpopularniji brendovi su 6060 (6063) - AD31 i 6061 - AD33, 6005 i 6082 (AD35), kao i 1050 (AD0), 2017 (D1), 2014 (AK8), 2024 (D16), 3003 (AMts), 5083 (AMg4.5), 6101, 7005 (1915) i 7075.

Profil klasifikacije

Napomena U opštem smislu, aluminijumski profil podrazumeva ekstrudirane elemente, ali pored njih postoji i livena proizvodnja.

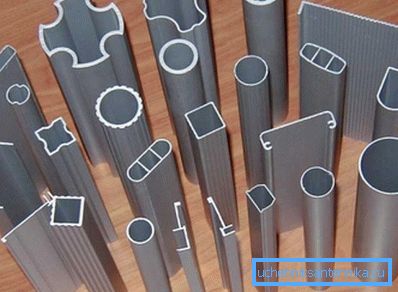

Slika varijanti konfiguracije poprečnog preseka

Pri izboru aluminijumskog profila za konstrukciju treba uzeti u obzir ne samo njegove dimenzije, već i njegove tehničke karakteristike, ukoliko to nije samo dekorativni element, koji jednostavno mora biti atraktivan i prijatan za oči.

Ali legura aluminijuma za nosive strukture određuje se nekoliko parametara, kao što su čvrstoća i zatezna čvrstoća, relativno suženje, žilavost, korozivnost, električna provodljivost, otpornost na toplotu, kao i stepen očvršćavanja i termičke obrade. Pri prodaji proizvoda u prodavnici, takvi proizvodi moraju biti praćeni uputstvima proizvođača, gdje su svi ovi podaci naznačeni.

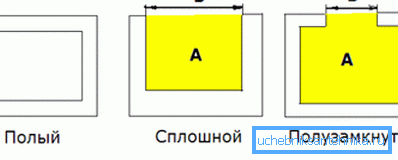

Tipovi profila

Celokupni asortiman aluminijumskog profila se razlikuje u skladu sa GOST 22233-2001, EN 755-9 i EN 12020-2, gde je podeljen na šuplje, čvrste, u obliku slova U oblika, kao i profile, gde je kraj otvoren .

Dakle, za šuplje proizvode su uzorci koji imaju najmanje jednu šupljinu, zatvoreni u poprečnom preseku, dok čvrste zatvorene šupljine nemaju uopšte. Ali otvoreni kraj može biti u svakom od ovih vrsta, i šuplje i čvrsto, što se vidi iz gornje slike.

Šuplja verzija može takođe imati poluotvorene ili polu-zatvorene šupljine, međutim, obično se nazivaju tako poluprovodno ili polu-zatvoreno. Ovde je zatvorena samo delimično, na primer, pravougaona cevčica u obliku aluminijuma (kvadratna, okrugla), gdje je ulaz samo sa jedne strane.

Za proizvodnju šupljih i polu-zatvorenih modela koriste se tri vrste matrica - most (most), porthole (porthole) i cross (pauk). Posebnost takve proizvodnje može se nazvati prisustvo jednog ili više zavarenih spojeva, koji se formiraju zbog tečnosti metala, koji se nalazi u mostovima koji podržavaju cijev.

Nakon prolaska mostova u posebnoj komori zbog visokog pritiska, kao i visoke temperature, metal se ponovo zavarava, ali za kontinualni profil se vrši pritiskanje na čvrste diskove.

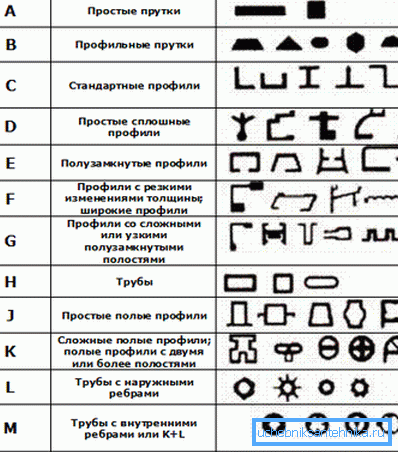

Kategorije teškoća

U gornjem stolu vidite klasifikaciju različitih ekstrudiranih profila, zavisno od stepena složenosti njihove proizvodnje. Sve kategorije su raspoređene u rastućem redosledu, gdje je A najjednostavna opcija i N je najteži. (Takođe pogledajte članak Stub od oblikne cevi: karakteristike.)

Zaključak

U zaključku možemo reći da ako želite da sastavite strukturu aluminijumskog profila sopstvenim rukama, onda će biti najtrajnija u skladu sa povećanjem kategorije složenosti. Naravno, ovo povećava troškove materijala, ali od toga ne možete stići nikuda.
