Kako saviti profile cevi: 4 načina i nekoliko trikova

U procesu rada (obično u potpunosti neočekivano) može se pojaviti pitanje - kako savijati profilnu cijev kod kuće? Do danas postoji nekoliko prilično efikasnih metoda, a ako imate određenu veštinu, možete se nositi sa zadatkom, ne pozivajući se na radionicu profesionalcima.

Možete napraviti slične delove sami

Metoda 1. Korišćenje mašina za savijanje cijevi

Kada govorimo o savijanju oblika cevi, često se misli na formiranje određenog poluprečnika iz blanko. Što je veći ovaj radijus, lakši je naš zadatak, jer na ovaj način unutrašnja šupljina prolazi kroz manje deformacije (pogledajte i članak Zaštitna asmol-polimerna traka za cijevi).

Obratite pažnju! Okrugle i oblikovane cevi sa pravim uglom neće raditi: prelom je gotovo garantovan. U tu svrhu obično koriste ili zavareni spoj ili specijalne adaptere koji omogućavaju priključivanje dva odvojena segmenta.

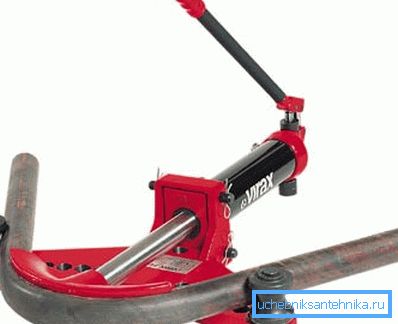

Ručna mašina za obradu profila i okrugle gredice

Ako se potreba za proizvodnjom luka dogodi prilično redovno, onda morate kupiti ručnu ili stacionarnu mašinu za formiranje valjaka. To je uređaj sa nekoliko valjaka koji deluju na radnom komadu, dajući mu željeni oblik.

Uputstva za rad na cijev bendera su prilično jednostavna:

  • Detalji željene veličine položiti su u mašinu i pričvršćeni u nosačima.
  • Uključite električni motor ili počnite da rotirate ručku.
  • Radni valjci pomeraju osovinu cevi u pravcu savijanja, a istovremeno istezanje jednog od zidova.
  • Šablon za savijanje deluje na suprotnom zidu, dajući praznom željenom obliku.
  • Da bi se smanjila deformacija unutrašnje šupljine, često se koristi hidraulička stabilizacija: ivice dela se zatvaraju sa utikačima, a tečnost se pumpa unutra pod malim pritiskom.

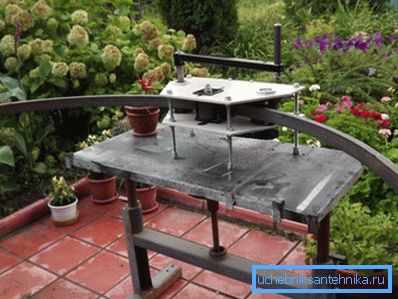

Stacionarni bend za cevi

Da bi se poboljšala efikasnost svih operacija, neophodno je poštovati ova pravila:

  • Što sporije procesiramo, smanjimo rizik od kinksa ili nekontrolisanu deformaciju delova.
  • Tokom rada, trebalo bi da uzmete u obzir ograničenja na debljini zida i delu cevi koji su relevantni za vaš model mašine.
  • Debele cevi su bolje savijene u fabrici nakon predgrevanja: povećavajući duktilnost metala, kvalitet obrade se povećava.

Cena kućnih aparata ove vrste počinje od oko 100 dolara. Zbog toga za rukovanje malim brojem delova možete iznajmiti uređaj nekoliko dana ili koristiti usluge radionice.

Folk lijekovi

Metoda 2. Obrezivanje i zavarivanje

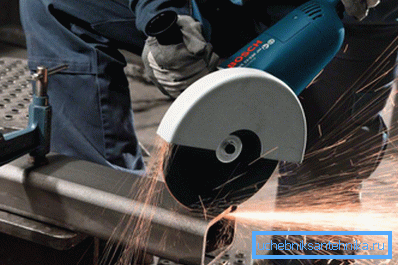

Više rezova olakšava.

Međutim, mašina za savijanje cevi pri ruci nije uvek. Zbog toga bi svaki majstor trebao unapred da nauči kako savijati profilnu cijev kod kuće koristeći najčešće alate.

Ako integritet unutrašnje šupljine za nas nije kritičan, možete koristiti ugljičnu brusilicu i mašinu za zavarivanje:

  • Napravljamo označavanje sa strane, ističući odeljak na kojem će se pokrenuti linija savijanja.
  • Iz unutrašnjosti, uz pomoć brusilice sa reznim diskom, pravimo nekoliko rezova od najmanje tri četvrtine.
  • Držeći krajeve dela, formiramo krivinu.

Savjet! ako je potrebno, višak metala seče istom mlinom.

  • Fiksirajte radni predmet u šablonu i zavarite ivice rezova.
  • Nakon što se metal hladi, menjač disk zamenimo na brusni točak i poliramo tretiranu površinu.
Arc zavarivanje i poliranje

Metod 3. Unutrašnja opruga

Ako je očuvanje integriteta zidova od suštinskog značaja, onda da bi se zadatak ispred nas uradio, potrebno je napraviti poseban izvor sopstvenih ruku:

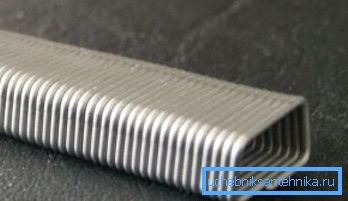

Fotografija kvadratnog proleća sa gustim navojem
  • Uzimamo čeličnu žicu prečnika 4 mm. Što su deblji zidovi cevi, jača je žica.
  • Koristeći celokupni čelični blok, mi otvaramo kvadratni izvor. Veličina strane kvadrata je odabrana tako da rezultirajuća struktura lako prelazi u unutrašnju šupljinu cevi.
  • Položite oprugu u predelu savijanja, zatim zagrejte deo pomoću ventilatora.
  • Koristeći šablon ili okrugli disk odgovarajućeg prečnika, formiramo luk. Istovremeno, unutrašnjost proleća štiti deo od preloma i očuva svoj profil.

Ova tehnika je dosta vremena, jer proizvodnja izvora zahteva mnogo vremena i napora. S druge strane, elastični umetak se može koristiti više puta, tako da je opisani metod prilično pogodan za rad velikog obima.

Metod 4. Punjenje sa peskom ili vodom

Ako pri ruci nema odgovarajuće čelične žice, a potreba za proizvodnjom luka sa cevastog greda je prilično akutna, trebate koristiti jednu od tehnika koje uključuju unutrašnje punjenje.

Tečnost se može koristiti kao punilo:

  • Pre savijanja profilne cijevi od bakra sa tankim zidovima (ponekad se koriste u sistemima grijanja), popunjavamo šupljinu vodom, čvrsto zatvorimo oba kraja.
  • Nakon zalivanja, proizvod odnesemo na hladno ili stavimo u zamrzivač. Čekamo dok se voda potpuno ne zamrzne.
  • Koristeći prazan ili šablon, pravimo krivinu cevi, nakon čega izvlačimo utikače i odvodimo vodu.

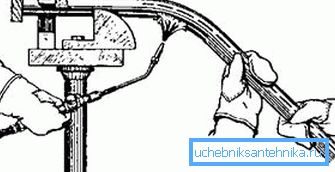

Obrada radnog predmeta sa zagrevanjem

U toploj sezoni, kao i pri obradi debelih zidova, zamenimo vodu peskom:

  • Odgonite materijal, uklonite svu kontaminaciju, a zatim temeljno kaljnjavati u vatri.
  • Pričvrstimo jednu ivicu blanka sa drvenim zatvaračem.
  • Sipamo suv pesak u šupljinu, temeljito ga stisnemo pritiskom na tlo ili radnog stola.
  • Postavite plutaču na drugi kraj dela i izvršite savijanje. Ako ne požurite, pesak zbog održavanja unutrašnjeg pritiska neće dozvoliti stvaranje unutrašnje frakture.

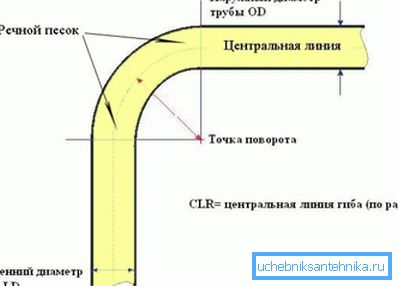

Gib shema

Zaključak

Ako barem periodično radite s metalom, onda morate biti svjesni kako savijati profilnu cijev bez bokobrana cijevi. Naravno, svi opisani metodi neće moći u potpunosti zameniti visokokvalitetnu profesionalnu opremu, ali u kritičnoj situaciji mogu da dođu do rešavanja, što omogućava rešavanje problema što je brže moguće (pogledajte članak Deflector na cevi - šta je i zašto je to potrebno).

Ako želite detaljnije upoznati tehnologiju obrade, preporučujemo gledanje video snimka u ovom članku.
