Kako savijati cijev od nerđajućeg čelika

Tokom izgradnje, popravke i instalacija, cevi se koriste za postavljanje kanalizacionih sistema, gasovoda, vodovoda, ventilacije, kanalizacije itd. U zavisnosti od mesta rada, koriste se cevi različitih materijala, različitih debljina, prečnika i dužine. Nije uvek moguće koristiti koleno ili adaptere. U takvim slučajevima morate savijati cev, zbog čega se može oštetiti ili čak uništiti. Pošto takav materijal kao nerđajući čelik ima dovoljno čvrstoće, ima dugo vremena rada i nije utjecan na vlagu, često se koristi tokom instalacije. Zato ćemo u ovom članku razmotriti kako savijati cijev od nerđajućeg čelika.

Proces savijanja metalnih proizvoda može se podijeliti na dva tipa. Temperatura, kada se radni predmet ili njegov deo zagreva ili ohladi, nakon čega sledi savijanje. Mehanički, kada se radni predmet nanosi određenom silom, koristeći specijalne uređaje ili ručno savijanje. Vrijedno je napomenuti da je nerđajući čelik relativno tehnološki prikladan materijal i teškoće obično ne nastaju na poslu.

Cevi od nerđajućeg čelika ne treba savijati sa predgrevanjem (na primjer, plinski gorionik ili ventilator).

Savijanje kao negativan faktor

Kada savijanje cevi je deformisano

Savijanje cevi je negativan faktor za performanse. Postoje različite mane, u zavisnosti od materijala, ugla savijanja, uređaja i načina savijanja, unutrašnjeg prečnika i debljine materijala. Negativni efekti uključuju:

  • promjena radijusa savijanja tokom rada pod uticajem termičkog proširenja ili kontrakcije i mehaničkog djelovanja, zbog čega se prati prolećni efekat;
  • smanjujući debljinu spoljašnjeg zida na krivini;
  • pojavljivanje oštrih kinks ili preklopa u obliku harmonike na unutrašnjem zidu krivine;
  • ovalizacija? promena u obliku cijevi i izgled ovalnog lumena;
  • povećana izloženost koroziji na unutrašnjoj i spoljašnjoj strani savijanja.

Kada supstanca prolazi kroz unutrašnju šupljinu cevi, poseban pritisak pada na spoljašnji zid, stoga, kada se montira na mestima sa curenjem visokog pritiska, preporučuje se upotreba kolena, zgušnjavanja ili cevi sa debljim zidovima. Ovalizacija koja je rezultat takođe negativno utiče na cevi sa brzim kretanjem protoka fluida. Na takvim mestima se javlja suženje duž jedne osovine i proširenje duž druge, što, s druge strane, takođe povećava pritisak na spoljni zid krivine. Takođe morate uzeti u obzir ovalizaciju prilikom polaganja cevi na uskim mestima, jer se njegova širina na krivini povećava.

Shema deformacije za savijanje cevi

Postoje dva načina za sprečavanje ovalizacije i održavanje okruglog oblika tokom hladnog savijanja. Prvo, poduprite zidove iznutra pomoću unutrašnjeg zaustavljanja. Drugo, poduprite zidove od unutrašnjosti tako i spolja, koristeći unutrašnje i vanjsko zadržavanje. Unutrašnji limiter može poslužiti kao pesak, guma, voda, smole ili materijali sa niskim otapanjem koji su temeljno ušuškani u cijev. Najvažnije je da bezbedno zatvarate otvore cevi tako da kada se pritisak povećava tokom savijanja, punilo se ne pada. Ako je moguće, preporučuje se da se čvrsto ispipaju rupe u cevima.

Kada se koristi druga metoda, integralni indikatori su nešto veći, ali to zahteva posebne mehaničke elemente ili rezervoare, koji se obično koriste u industrijskoj proizvodnji cijevi. Ako primenite čvrsto i čvrsto unutrašnje punjenje, oštriji oblik lumena će ostati i stoga se koriste češće. Ali kada koristite elastične punilice, spoljna strana je manje istegnuta.

Metode savijanja

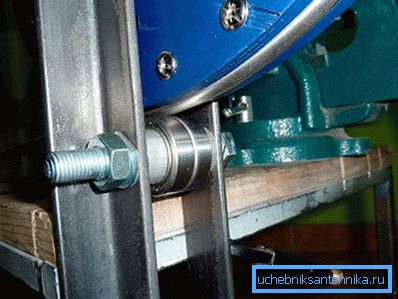

Savijanje cijevi od nerđajućeg čelika u kućnom uređaju

U proizvodnji, kada se cevi od nerđajućeg čelika moraju savijati, hladno savijanje se obično koristi zbog najvećih pokazatelja profitabilnosti, au slučajevima kada je neophodno vruće savijanje, često je pogodno odmah izliti željeni oblik. Prema tome, sledeće su metode hladnog savijanja, posebno zato što se većina tehnologija ne razlikuje mnogo od vrućeg metoda.

Savijanje pomoću dve podloge

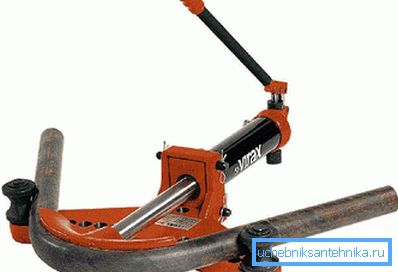

Korišćenje dve podloge

Radni predmet se postavlja između dve nosače tako da drži prvu podršku, a drugi je nosač. Kada su izloženi vijaku ili hidrauličnoj presi ili pramu, onda se drugi stub savija. Ova metoda može savijati cijevi prečnika do 350 milimetara. Oprema ima dovoljno jednostavnosti i može se koristiti direktno na mestima instalacije.

Rolling

U ringu

Ovaj metod se koristi kada vam je potrebno da dobijete prsten ili spiralu sa cijevi male veličine. Radni deo pomoću mehaničkih držača i potiskača pomiče kroz rotirajuće valjke, a zatim dobija potrebnu krivinu.

Savijanje valjanjem

U ovom slučaju, radni predmet je fiksiran i postavljen na određenim mestima uz pomoć posebnih lopti. Sličan proces može da se desi i iz vanjskog omotača, a iz unutrašnje strane - valjanja. Kao rezultat, cev dobija triangularni oblik sa zaobljenim ivicama.

Savijanje navoja

Ova metoda se široko koristi u industrijskoj proizvodnji zbog relativne jednostavnosti sa niskim troškovima energije i izlazom kvalitetnih proizvoda. U ovom slučaju se koristi unutrašnje punjenje, najčešće je metalni užad prečnika 0,1-0,5 mm manji od unutrašnjeg prečnika radnog komada. Prilikom savijanja užeta, može se ostaviti oznaka na unutrašnjoj površini cevi, te se koriste kablovi tankih tkanih metalnih vlakana od čvrstih materijala. Takođe, prilikom korišćenja ove metode potrebno je podmazivanje između užeta i unutrašnje površine, koja je obično motorno ulje ili emulzija s korozijom. Možete savijati cevi prečnika od 10 do 425 milimetara u različitim avionima. Prema tome, kod velikih prečnika, kabal se ne koristi, ali ako je moguće zameniti ga labavom ili tečnom materijom.

Savijanje sa trčanjem

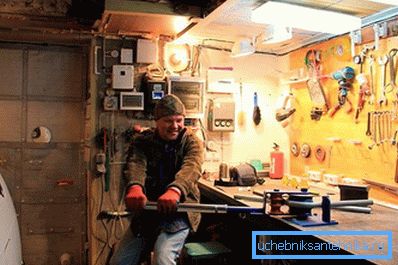

Trčanjem

Metoda se sastoji u tome što valjkasti valjak kreće oko valjka ili nosača potrebnih dimenzija, između kojih leži radni predmet i dobija se krivina. Na sličan način, možete raditi sa cevima prečnika do 150 milimetara sa debelim zidovima.

Savijanje sa unutrašnjim hidrostatičnim pokretom

U ovom slučaju, tečnost se pumpa u cev, obično voda ili ulje, a čvrsto zatvorena sa utikačima. Zatim se stvara pritisak unutra, a radni predmet postaje sveobuhvatniji za mehaničke krivine.

Ručni režim

Manuelno savijanje

U uslovima izgradnje kuće, bolje je koristiti posebne brave za cevi. Ali neophodno je razmotriti moguće neželjene posledice opisane gore.

Savjet! Za manje deformacije lumena, treba koristiti unutrašnja punila.

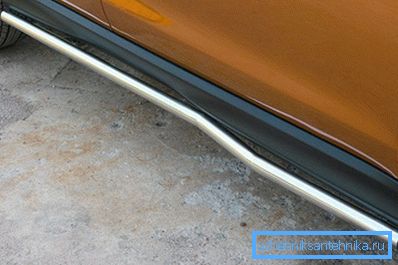

Upotreba savijene cijevi od nerđajućeg čelika

Takođe preporučujemo da pročitate članke koji opisuju metode savijanja drugih cijevi:

  • Kako savijati bakarnu cijev.
  • Kako savijati cijev od polipropilena.
  • Kako savijati plastičnu cijev.
  • Kako saviti profile cevi kod kuće.

Video

Ovaj video pokazuje kako savijati nehrđajuću cijev na improvizovanom cijevnom benderu:

Udarimo cev sa ledom unutra i bez njega. U ovom videu videćete razliku:
