Kako otkriti curenje u plastičnom vodovodu

Voda ima važnu ulogu u ljudskom životu. Snabdevanje vodom, pak, vrši glavnu funkciju transporta vode od izvora do potrošača. Za izgradnju vodovoda korištene su cijevi od metala ili livenog gvožđa. Trenutno smo zamenili uobičajene vodovodne cevi, došli su novi, poboljšani modeli cijevi od plastike. Potrošač je opremljen velikim brojem plastičnih cevi za vodu, koji se razlikuju ne samo u prečniku, već iu pogledu instalacije. I, iako plastična cijev ima duži vijek trajanja od metalne cijevi, još uvijek postoje situacije kada se čini da teče.

Propuštanje vode svakako će biti potrebno pronaći i popraviti. Na kraju krajeva, pored materijalnih oštećenja, pritisak na autoputu se takođe smanjuje. Ovaj faktor pogoršava proces isporuke vode potrošaču. U metalni vodovodnoj cijevi je pretraživano pomoću generatora signala. Povezan je sa metalnom glavom i poslat je poseban signal koji je prikupio prijemnik na površini. Ne može se preneti takav signal kroz plastičnu cev. Međutim, postoje metode za pronalaženje curenja. Da bismo otkrili kako da otkrijemo curenje u plastičnom vodovodu, pogledajte neke od njih.

Metode otkrivanja curenja vode

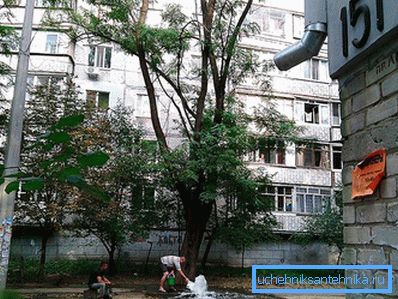

Razbijen vodovod
  1. Prva metoda je zasnovana na upotrebi osetljivih mikrofona. Kada se u vodovodu formira pukotina, voda pod uticajem visokog pritiska izlazi, stvarajući neku vrstu buke. Propuštanje vode na metalnom vodovodu stvara zvuk visoke frekvencije. I na plastičnom vodovodu stvara nizak nivo zvuka. Uz pomoć ovih mikrofona, koji su podešeni na različite frekvencije, zvukovi se snimaju sa zemlje, što ukazuje na lokaciju izvlačenja vode.
  2. Druga metoda je zasnovana na korelaciji buke. Ova elektronska vrsta pretrage vrši se pomoću korelacionog detektora curenja. Dva mikrofona su postavljena na dve tačke u dovodu vode i prenose frekvenciju buke na uređaj. Koristeći program, uređaj obrađuje podatke sa mikrofona i izračunava maksimalni zvuk sa obe strane. Ovaj zvuk ukazuje na lokaciju izvlačenja vode.
  3. Treća metoda je zasnovana na popunjavanju odseka cevovoda sa sigurnim gasom. U suštini to je mešavina 95% azota i 5% vodonika. Zahvaljujući malom broju molekula vodonika, gasovi izlaze iz pukotina formiranih u cevi. Oni prolaze kroz slojeve tla. Oni mogu probiti asfalt, pa čak i beton. Na površini, ovaj gas su uhvaćeni posebnim senzorima koji ukazuju na mesto curenja vode.
  4. Četvrti metod pretraživanja se može nazvati mehaničkim. Sastoji se od merenja cevovoda sa pritiskom. Odvojen odsek vodovoda uzima se i posebni jastuci se ubacuju duž cevi sa obe strane. Napumpaju i potpuno zaptivaju cev. Pritisak vazduha se ubrizgava u zaptiven dio cijevi i meri se nakon nekog vremena. Ako pritisak ostaje nepromenjen, to znači da u ovom području nema curenja vode. Pa, ako se pritisak pada, onda se pretraga odvija u pravom smeru. Zatim, jastuk se pomera duž cevi i ponovo se pritiska. Ova procedura se izvodi dok se ne identifikuje tačka curenja vode.

Razmotrivši četiri metode za pronalaženje curenja u plastičnoj vodovodnoj mreži, možemo razlikovati drugu metodu. Zasnovan je na naučnom pristupu i koristi se više u praksi. Dakle, malo bliže pogledamo šta je on.

Korelacija buke

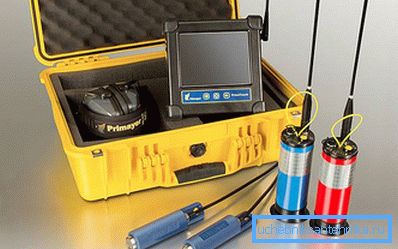

Detektor curenja pomoću korekcije buke

Voda koja izlazi iz rupa za slavinu stvara buku. Prati ga vibracioni i akustički signali koji se distribuiraju preko velikog dela akvadukta. Blizu curenja, ovaj signal se prostire na zemlju. Na karakteristike signala utječe pritisak isporučene vode, prečnik i debljina zidova cijevi, veličina curenja vode i materijal od koga se cijev radi.

Za analizu ovih signala koriste se detektori curenja korelacije. Signal se meri pomoću hidrofona i akcelerometra, a nakon konverzije, on se napaja na detektor curenja za analizu. Princip rada detektora curenja sastoji se u korelaciji ulaznih signala sa dva senzora instalirana na dva ivica sistema vodosnabdevanja. Ako u ovom području postoji curenje vode, u području histograma stvoren je stabilan vrh.

Na osnovu obrađenih podataka izračunava se tačno curenje iz prvog senzora. Izračunava se prema formuli: L1= (D-vt kašnjenja) / 2.

  • L1 - rastojanje od prvog senzora do curenja u dovodu vode;
  • D je ukupna razdaljina između dva senzora instalirana na dva ivica vodovoda;
  • v brzina širenja zvuka kroz sistem vodosnabdevanja;
  • t kašnjenja - vreme odlaganja izračunato na osnovu signala međusobne korelacije.

Tačnost izračunavanja lokacije curenja vode zavisi od tipa senzora, njihove tačne lokacije za instalaciju i precizne obrade signala.

Video

Ovaj video pokazuje kako funkcioniše sistem za otkrivanje curenja mreže:
