Kako organizovati prolaz cevi kroz krov

Prolaz cevi dimnjaka kroz krov je prilično složen element, sa uređajem gdje domaći zanatlije često imaju neke probleme. Činjenica je da prolaz ne bi trebalo da krši sva zaštitna svojstva "krova krova", ali mora da bude u skladu sa standardima zaštite od požara. Zatim pogledamo kako detaljno organizovati takvu strukturu.

Prolaz dimnjaka kroz krovni materijal

Opšte informacije

Najčešće, uređaj za dimnjak se planira u fazi projektovanja kuće, ali ponekad postaje neophodno da se sistem za uklanjanje dima dovede kroz potkrovlje i krov već izgrađene zgrade, na primjer, u sljedećim slučajevima:

  • Sa rekonstrukcijom ili remontom krova;
  • Prilikom izmene izvora zagrevanja.

Izvršavajući čvor prolaza cijevi kroz krov, početnici treba da saznaju:

  • Gde je bolje postaviti pasus.
  • Kako opremiti prolaz cijevi kroz plafon i krov kako bi osigurali sigurno i pouzdano termo i hidroizolaciju.

Rešenje svakog od ovih zadataka mora se ispravno pristupiti, jer će zavisiti od toga:

  • Performanse dimnjaka;
  • Protivpožarna sigurnost;
  • Zategnutost krova.

Zato ćemo detaljnije razmotriti proces instaliranja ovog sistema.

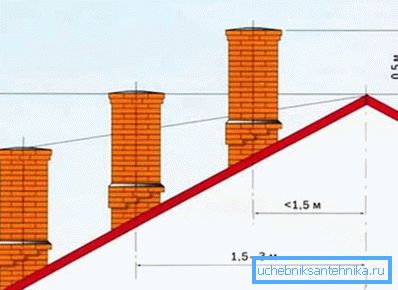

Šema visine cevi u zavisnosti od njegove lokacije

Izbor lokacije dimnjaka

Prema ekspertima, najbolja opcija za lokaciju cevi je njegova instalacija u blizini grebena krova.

Ovo rešenje ima sledeće prednosti:

  • Omogućava vam da minimizirate akumulaciju snega u blizini dimnjaka, a takođe sprečava pojavu snežnih džepova u blizini grebena, što eliminiše curenje krova.
  • Ovim aranžmanom se dobija niska visina dimnjaka, čime se smanjuje uticaj na životnu sredinu na strukturu, smanjujući verovatnoću kondenzacije.

Obratite pažnju! Niži dimnjak se nalazi na nagibu, što više, prema građevinskim kodovima, mora biti visina iznad krova. Ako se kuća nalazi uz zid visoke zgrade, onda cev treba da bude iznad krova zgrade visokog stepena. Ako je krov ravno, onda visina mora biti najmanje 500 mm.

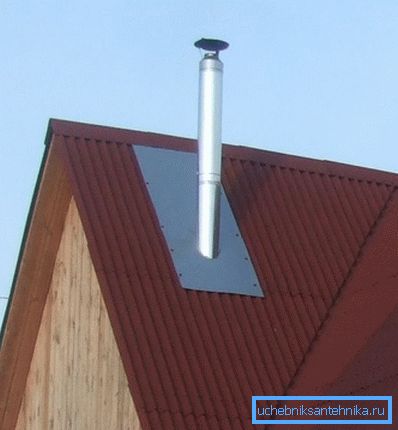

Primer lokacije cevi na krovu

Takođe treba imati na umu da prolaz kroz krov dimnjaka ne treba smjestiti na sljedećim mjestima:

Blizu prozora na krovu Sa vjetrom vjetra, dim može ući u prostoriju kroz prozore.
Na spoju kosina koji čine unutrašnji ugao U ovom slučaju teško je osigurati zaptivanje cevnog spoja sa krovom, a pored toga se na takvom mestu obično pojavljuje veliki džep snijega.

Obratite pažnju! Gama ne sme biti rigidno povezana sa krovom, jer u slučaju kršenja integriteta krova postoji verovatnoća uništenja sistema.

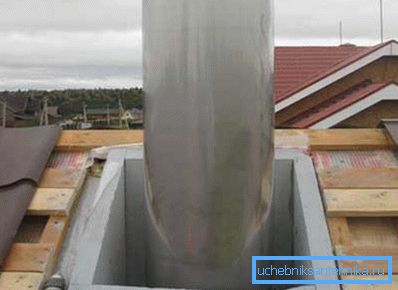

Na slici - izlaz dimne cevi kroz ulaznu cev

Kako dovesti dimnjak

Kroz krov

Da bi zaštitili izolaciju krova od vlage, poznato je da se koristi materijal za zaštitu od hidroizolacije. Međutim, u skladu sa postojećim propisima o zaštiti od požara, neophodno je održavati određenu udaljenost (13-25 cm) od dimnjaka do zapaljivih materijala. Najčešće, za rešavanje ovog problema, koristite posebne kutije, unutar kojih se nalazi dimnjak.

Mineralna vuna kao toplotni izolator se postavlja između kanala i cevi. Istovremeno, film za izolaciju od hidroizolacije krova se dovodi na kanal i fiksira se sa ekserima.

Iznad je postavljen poseban dizajn sa prednjom pločom, koji je obično napravljen od nerđajućeg čelika, bakra ili galvanizacije. Perfekta mora biti dizajnirana za ugao nagiba krova za koji je namenjen.

Obratite pažnju! Dimnjak treba postaviti vertikalno. Dozvoljeno je odstupanje od vertikale ne više od 30 stepeni.

Šema hidroizolacije

Moram reći da dizajn prolaska zavisi uglavnom od više faktora:

  • Materijal - cev može biti od cigle, metala, azbestnog cementa i nekih drugih materijala.. Za svaki od njih, dizajn ima svoje karakteristike.
  • Temperatura sagorevanja goriva - grejanje može biti drvo, ugalj, treset itd.. Tip goriva zavisi od temperature na koju se dimnjak zagreva.
  • Spoljašnja završna obrada - dizajn može biti, na primjer, obložen ciglom ili omalterisan, dizajn spoja može biti potpuno drugačiji..
  • Tip krovnog materijala - na tržištu postoje gotovi dodatni elementi namenjeni za okrugli i kvadratni dio cijevi i različite vrste krova. Cena dodatnih elemenata obično nije visoka, tako da nema smisla samostalno izvoditi delove, osim ako dimnjak nema nikakav nestandardni oblik.

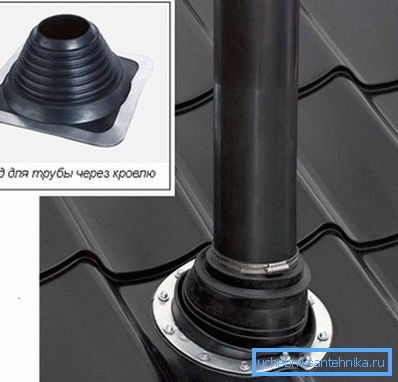

Prolaz kroz metalnu pločicu

Na primer, prolaz cevi kroz metalnu pločicu je sledeći:

  • Glatki limovi postavljeni su blizu cevi. Njihova veličina bi trebala biti takva da se preklapaju sa dimnjačnim kutijama.
  • Pored dimnjaka ugrađen je metalni profil.
  • Zatim su spojevi zaptiveni krovnom zaptivkom.

Obratite pažnju! Smatra se da prolaz sendvič cijevi kroz krov može se obaviti bez kutije, jer se sastoji od dva zidova, između kojih se nalazi toplotno izolacijski materijal. Međutim, ovo mišljenje je pogrešno - kutija je neophodna u svakom slučaju.

Ista instrukcija i za zaptivanje spojeva za pokrivanje sa keramičkim pločicama, jedina stvar, umjesto čeličnih limova, koristi mekanu aluminijsku ili olovnu traku. Tepih se može koristiti kao bočica za mekane pločice. Za hidroizolaciju dimnjaka koji prolazi kroz ondulin, koristite specijalnu izolacionu traku "onduflesh".

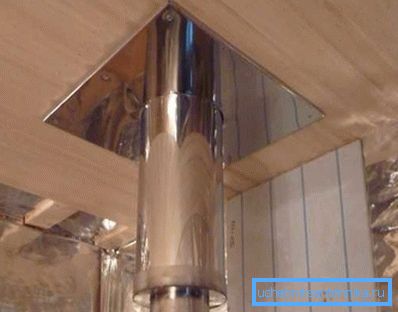

Dimnjak - prolaz kroz plafon

Prođite kroz plafon ili plafon

Prolaz kroz plafon ili drugi plafon vrši se na istom principu kao i kroz krov. U ovom slučaju, kutija za prolaz se može napraviti od minerita.

Što se tiče unutrašnjeg prostora kutije, potrebno je ispuniti i mineralnu vunu ili proširenu gline. Pored toga, kao cijev za punjenje možete koristiti pesak - ova opcija je najjeftinija.

Ako cev prolazi kroz plafon kupatila, onda je postavljen i negorivni toplotnoizolacioni materijal za reosiguranje između cevi i zapaljivih materijala (najčešće drvenih konstrukcija). Eksperti preporučuju da ne zanemaruju takvu meru, jer se troškovi ne povećavaju mnogo, ali u smislu sigurnosti takav dihtung može igrati odlučujuću ulogu.

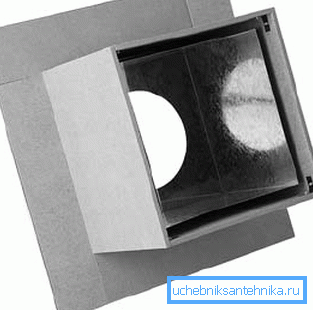

Minerit kroz prolaznu kutiju

Moram reći da se u kupatilu dimnjak često izvadi iz sobe za paru kroz zid do čekaonice, a odatle kroz potkrovlje do ulice. Da biste organizovali sličan prolaz cevi kroz zid, neophodno je koristiti i hranu koja je ispunjena mineralnom vunom, samo to ne bi trebalo da bude staklena vuna, već bazaltna vuna koja može izdržati temperature do 1000 stepeni.

Savjet! Prilikom sastavljanja delova dimnjaka svojim rukama, možete koristiti posebne zaptivne mase za zaptivanje. Jedina stvar koju trebate obraćati pažnju na njih je da izdrže temperaturu od najmanje 1000 stepeni.

Ovde, možda, svi glavni nijansi uređaja prolaze sisteme za izduvavanje dima u podovima i krovu.

Zaključak

Prolaz dimnjaka kroz plafon i krov je ključni element dizajna, koji zavisi ne samo od zglobova zglobova, već i od požarne sigurnosti zgrade. Stoga, prilikom izgradnje sistema za izduvavanje dima, ovom čvoru treba posvetiti posebnu pažnju.

Nije teško izvršiti takvu konstrukciju, glavno je strogo poštovati zahtjeve zaštite od požara i kodove za izgradnju. Sa videa u ovom članku možete dobiti više informacija o ovoj temi.
