Kako napraviti sendvič cev za dimnjak: uređaj i instalacija

Ako govorimo o lakoći instalacije i sigurnosti rada, sendvič cev za dimnjak - izgrađen sopstvenim rukama, biće najbolja opcija za vašu seosku kuću ili vikendicu. Ovakvi dimnjaci imaju niz prednosti, gotovo potpuno odsustvo čađi na zidovima, a samim tim i povećanje požarne sigurnosti.

Pored toga, nema kondenzata i vrlo je lako održavati. Zbog svojih karakteristika, takav uređaj je idealan za drvene zgrade, kao što su kupke, o čemu će se govoriti u nastavku. Kao dodatni materijal, prikazaćemo vam video u ovom članku.

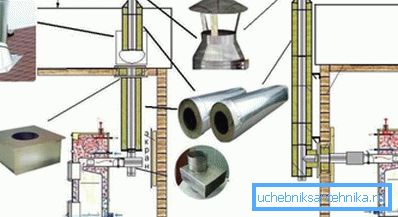

Moguća šema sendvič cijevi od dimnjaka

Koraci za instalaciju

Napomena Ugradnja sendvič cevi uključuje upotrebu otporne na toplotu hermetičnu za priključivanje tako da vazduh ne curenja. U suprotnom, ovo će dovesti do smanjenja kvaliteta potiska i prenosa toplote same peći.

Cevni uređaj

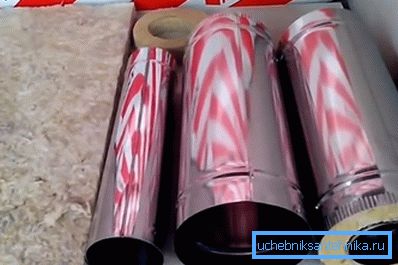

Sendvič rastavlja i potpuno
  • Na gornjoj fotografiji vidite dimnjak napravljen od sendviča cevi, tačnije, sam cev je (od leve na desno) bazaltna vuna (od taljenja vulkanskih formacija), koja služi kao zaptivka, zatim unutrašnji cilindar i rukav, a u pozadini je poklopac. Cilindri su napravljeni od nerđajućeg čelika otpornog na toplotu bez dodavanja aditiva M 430 (ne austenit) - ovo je najjeftinija legura svih kvalitetnih razreda i u potpunosti odgovara opterećenjima koji će biti stavljeni na njega u budućnosti.
  • Takođe, za dimnjake ove vrste može se koristiti austenitni čelik, ali istovremeno raste cena konstrukcije, oko jedan i po puta, ali zajedno sa njom raste i otpornost na koroziju. Pored toga, brend će uticati na troškove dimnjaka napravljenog od sendvič cijevi, ali treba napomenuti da brend nema direktnu vezu s kvalitetom proizvoda, stoga prije svega treba posvetiti pažnju metalu, a ne natpisu brenda.
  • Spoljašnji cilindar (debljina metala 0,5 mm) može se koristiti i za sendvič i gasne dimnjake, a lim se pretvara u cilindar pomoću valjnog zavarivanja. Unutrašnji rukav (debljina lima 0.8-1.0 mm) zavaren je nepoželjnom elektrodom (žica) i, u zavisnosti od okolnosti, može biti argon ili lučno zavarivanje.

Napomena Kao proizvođač sendvič cijevi za proizvođače dimnjaka obično koriste bazalt vunu tipa PAROC. Prednost ovog materijala je u tome što se u njegovoj proizvodnji ne koriste smole veziva, koje se uništavaju kada se zagreje i mat se pretvara u pesak.

Instalacija preko zida

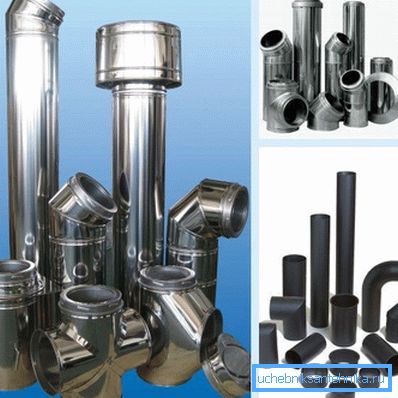

Strukturalni elementi za montažu

Postoje i mnogi razlozi za postavljanje cevi od sendvič cevi preko zida, a ne kroz plafon, au ovoj situaciji će vam pomoći razni adapteri za sklapanje konstrukcije. Ove elemente možete videti u gornjim foto-uglovnim adapterima, priključnim spojnicama, čepovima i četvorougli za cevi.

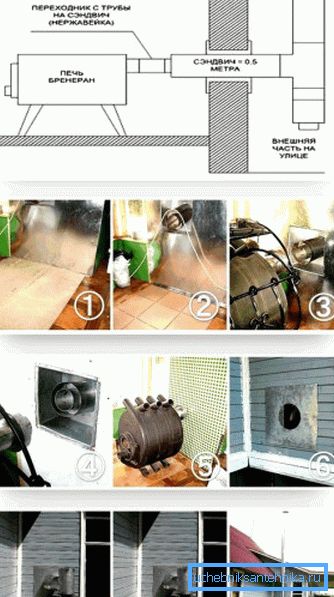

Faze montaže

Prvo, da biste spojili cev, potrebno je da rastavite zid i ojačate perimetar prohoda, kao i da ga obmotate pocinkovanim čeličnim limom za zaštitu od požara. Nakon toga montirajte spoljnu konzolu i pričvrstite dva ugla do kraja kao trkači za slobodno klizanje mrene.

Da biste uočili istu sigurnost od požara u neposrednoj blizini cijevi, trebate zatvoriti sam zid i možete koristiti 10 mm šperploče ili OSB iste debljine za to, i za pričvršćivanje lista azbesta na celom području iznad njega.

Pocinkovani lim je pričvršćen na vrhu azbesta (limovi obično imaju 20001200 mm u perimetru). Na pločici će se takođe trebati rezati kvadratna rupa za tunel, a sam tunel će se otvoriti lakom na metal kako bi se zaštitila od korozije.

Napomena Prilikom instalacije metalnog dimnjaka preko zida, koristi se metod nazvan rabat. To znači prostor koji se mora ostaviti između cevi i zida.

Instalacija krova

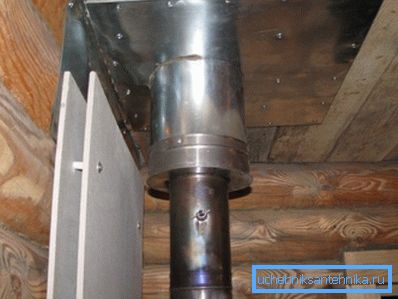

Zaštita u blizini zida i plafona

Kao i mnogi uređaji ovog tipa, instalacija dimnjaka napravljene od sendvič cijevi vrši se ručno odozdo, odnosno od uređaja za grejanje (peći) kroz plafon ili kroz zid. Prilikom sklapanja konstrukcije obratite pažnju na krajeve cilindara - s jedne strane, oni su nužno suženi, što omogućava montiranje strukture tako što se cevi ubacuju u drugu, što u praksi izgleda vrlo lako.

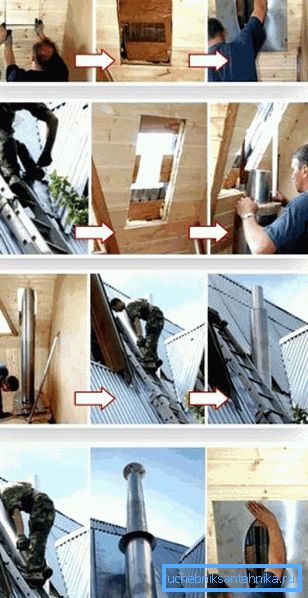

Faze instalacije kroz krov. Fotografija

Na krovu (plafon i krov), baš kao u zidu, potrebno je napraviti rupu koja je zatvorila pločom od pocinkovanog metala, sa prethodno postavljenim azbestom ispod nje, kako bi se uskladila s požarna sigurnost objekta. Spoljašnjost, pocinkovanje (u zavisnosti od krovnog materijala), savijate se preko prednje strane krova ili podesite krajeve ispod nje, ali u svakom slučaju morate (nakon ugradnje cevi) pričvrstiti ploču pomoću vijaka za samoprezivanje.

Ako gradite kupatilo, onda je krov često ravno (lean-to) i visina dimnjaka mora biti najmanje metar od vrha rampe, a za krov sa dvostrukim nagibom potrebno je da se podiže najmanje 30 cm iznad grebena.

Kada dimnjak ima visinu od više od jednog metra, ovo je vrlo dobro - s obzirom da se potisak povećava, ali istovremeno povećava vetar, pa se otpor vetru smanjuje. U takvim slučajevima, cevi su ojačane pomoću nosača koji su pričvršćeni za stezaljku na vrhu dimnjaka.

Da bi povećao vuču, deflektor je montiran na gornjem kraju dimnjaka, ali ako je prednji krov napravljen od zapaljivih materijala, kao što je šindre, deflektor je opremljen sa odvodnikom. Ovo je tako mala čelična mreža koja ne dozvoljava da gorive čestice goriva napuste.

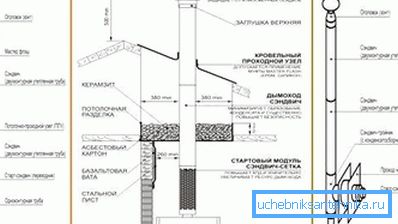

Pričvršćivač

Montažni rad

Ukupna dužina dimnjaka iz rešetke na deflektor ne bi trebalo da prelazi 5-6m. Za priključivanje, obavezno koristite zaptivnu zaštitu otpornu na toplotu (najmanje 1000 ° C), a nakon montaže ne zaboravite da uklonite zaštitni sloj.

Da bi maksimalno olakšali održavanje cijevi za vrijeme njegovog rada, revizija se sruši u nju - ovo je prolazna tačka sa bočnim vratima kroz koja će kasnije biti moguće izvršiti čišćenje.

Nosač za dimnjak može se napraviti nezavisno - za ovo će vam biti potrebni čelični uglovi od 5030 mm, brusilica i bušilica za bušenje rupa. Okvir nosača može biti montiran sa M10 vijcima ili pričvršćen električnim zavarivanjem.

Zaključak

U prisustvu svih potrebnih materijala za instalaciju sendvič dimnjaka s vlastitim rukama je prilično jednostavno ako pratite sva uputstva proizvođača. Mnogo više troškova rada trošiće se za pravljenje rupa u plafonu ili zidu i njihovo pokrivanje zaštitnim materijalima (pogledati i članak Polietilenske cevi za pritisak - proučavamo sve njihove karakteristike).
