Kako je zavarivanje cevi propilena

Vodovod u vašoj kući ili stanu obično zahteva lemljenje cevi propilena sopstvenim rukama, osim ako, naravno, vodovod ili grijanje ne rade plastične ili čelične cijevi. Postoji nekoliko vrsta mašina za zavarivanje za PP, ali možete koristiti bilo koji od njih, bez obzira na snagu, oblik i cenu.

Možete jednostavno naučiti kako to učiniti sami, kako ćemo vam reći dole, a takođe i prikazati neke vizuelne informacije o videu u ovom članku.

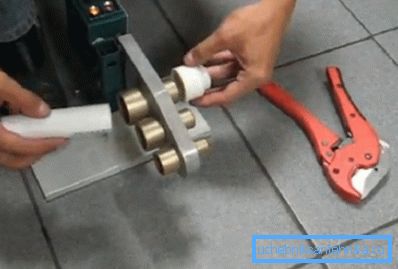

PPR lemljenje

Šta je potrebno za lemljenje PPR-a

Napomena Engleska skraćenica PPR i ruska - PP označavaju polipropilenske cijevi bilo koje veličine. U članku ćemo koristiti sljedeću notaciju.

Aparat za zavarivanje

Cevi za lemljenje propilena Eral ER-01 (LUX)
  • Alat kao što je Eral ER-01 (LUX) koristi se za zavarivanje PPR-a i armature sa ukupnim prečnikom od 16 mm do 75 mm - za veće cijevi, potrebne su veće mlaznice, zbog čega je potrebna jača jedinica. U ovom slučaju imamo električno lemljenje od kružnog tipa sa po dva 750 W napojnih jedinica, tako da dobijemo ukupno 1500 W - postoji mogućnost autonomnog rada svakog od grejača. Termostat vam omogućava da podesite temperaturu na 300 ° C, što je dovoljno za vodovod i grejanje.
CANDAN SM-04
  • Mašina za zavarivanje CANDAN SM-04 omogućava upotrebu mlaznica prečnika od 16 mm do 125 mm, što pokriva čitav spektar polipropilenskih cevi koje se koriste za njihovo lemljenje sa priključcima. I ovde su instalirani dva autonomna grejača goriva, ali već već 1000W, na izlazu imamo 2000W - jedinica se dobro savlada sa zadacima na industrijskom nivou - temperaturni opseg je od 50 ° C do 350 ° C. Uređaj se isporučuje samo tri uparene mlaznice - 50 mm, 63 mm i 75 mm - ostalo treba kupiti ako je potrebno.

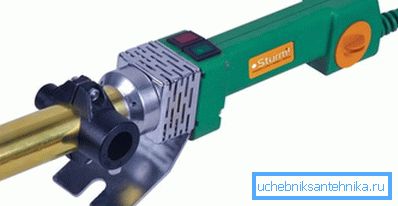

STURM TW-7218
  • Cilindrični aparat STURM TW-7218 se razlikuje od sličnih xiphoid instrumenata u svom obliku i priključcima - u ovom slučaju, lemljenje polipropilenskih cevi vrše neuparene priključke, ali princip se ne menja. Snaga STURM TW-7218 je 1880W, a maksimalna pozicija dugmeta termostata - 300 ° C. Komplet sadrži tri mlaznice 20 mm, 25 mm i 32 mm, šestostrani ključ i odvijač.

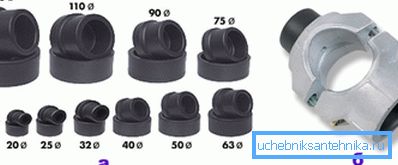

Dizne: a) parne prostorije, b) neuparene
  • Uprkos činjenici da lemilice za cevi za propilen obično se završavaju sa samo tri ili pet mlaznica, uvek ih možete kupiti, s obzirom na potrebu u jednom ili drugom trenutku. Takvi uređaji su napravljeni od legure aluminijuma, što im omogućava brzo zagrevanje (aluminijum u termičkoj provodljivosti zauzima treće mesto nakon zlata i srebra). Međutim, neke modifikacije imaju Teflon premaz - ovo skoro potpuno eliminiše zalivanje PP-a u metalu, stoga olakšava radni proces.

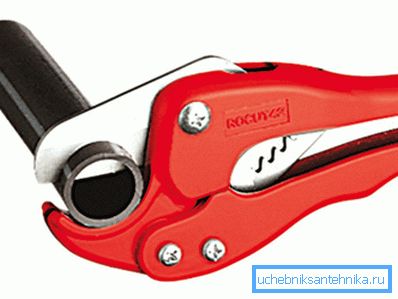

PPR makaze
  • Za sečenje polipropilena i metal-plastičnih cevi koriste se specijalne makaze.. Kvalitet takvog alata, po pravilu, zavisi od fiksiranja sečiva u odnosu na jedno drugom, tako da ne bi trebalo da imaju reakciju, a onda će seći glatko. Često ovaj alat dolazi sa uređajem, ali visokokvalitetne makaze najbolje se kupuju odvojeno.

Zavarivanje

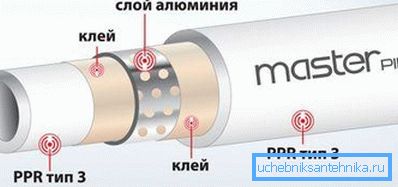

PP RN25 sa aluminijumskom folijom

Pre nego što započnete zavarivanje, morate da shvatite koja cev je ispred vas - RN10, RN16, RN20 ili RN25 - način zavarivanja će zavisiti od toga. Činjenica je da PPR RN10 i RN16 imaju čvrsti zid, ali RN20 i RN25 su ojačani aluminijumskom folijom ili fiberglassom. Samo ovde kod RN20, ojačavajuća folija se nalazi u sredini zida, a kod RN25 - bliže osnovici.

Čišćenje PPR brisača

Aluminijska folija blizu vrha ometa lemljenje, jer kada ulazi u mlaznicu, sloj aluminijuma je izložen i ispostavlja se da će se morati držati zajedno sa fitingom, ali to smanjuje kvalitet adhezije i, samim tim, samu vezu.

Prema tome, za RN25 koristi se sjekač, čišćenje kraja (gornji sloj PP i folije) kao na slici iznad. Međutim, takve cijevi su dizajnirane za konstantnu temperaturu od 95 ° C i skok do 150 ° C, stoga se koriste vrlo retko (uglavnom - za centralno grijanje), pored toga imaju prilično visoku cijenu.

Fitingi i slavine iz PP

Polipropilenski priključci se koriste za priključivanje, što može biti:

  • ravno (spajanje);
  • ugao (32 °, 45 ° i 90 °);
  • redukcija (prelaz sa jednog prečnika na drugi);
  • navojem (da odete do metala);
  • teške i bočne cevi.

Pored toga, proizvedeni su polipropilenski dizalice, u kojima je radni resurs mnogo veći od metala, te je bolje koristiti ih na glavnoj liniji. Popravljanje takvog cjevovoda vrši se plastičnim ili metalnim držačima i klipovima.

Napomena Za zavarivanje, svi radni predmeti (PPR i ugradnja) moraju biti suvi i bez masnoće. Mogu se priključiti samo identični odjeljci.

Tabela dubine potapanja cevi u fitingu i vremenu njihovog zagrevanja / hlađenja:

Odsek cevi (mm) Dubina zavarivanja (mm) Vrijeme grejanja Vreme hlađenja
20 Od 14 do 17 5-6 2-3
25 15 do 19 6-7 3-4
32 16 do 22 8-9 4-5
40 Od 18 do 24 12-13 5-6
50 Od 20 do 27 18-19 6-7
63 24 do 30 24-25 7-8
75 26 do 32 30-31 8-9
90 29 do 35 40-41 9-10

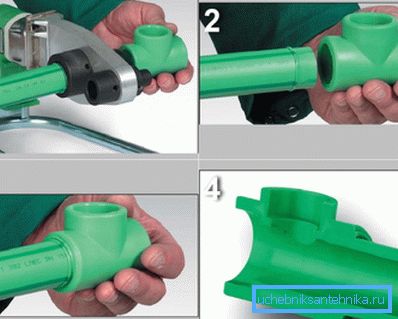

Faze zavarivanja

Lemljenje se vrši u nekoliko faza, što se vidi na gornjoj slici fragmenata - prvo se zagrevaju priključci i kraj cevi, a istovremeno se oslobađaju od mlaznice i u trećoj fazi su spojeni jedni sa drugima.

A ovde je važno da obratite pažnju na stolu koja se nalazi iznad - tamo ćete videti na kojoj udaljenosti morate voditi cevi do montaže, koliko ih zagrijati u mlaznici lemljenja i koliko se hladiti (držati) nakon pristajanja. Ako sve uradite ispravno, u tom slučaju treba dobiti obrok, kao što je prikazano u odeljku (fragment fotografije №4).

Ovi parametri su izuzetno važni, jer ako cev postane suviše duboka u fitingu, njen kraj će se nasloniti na particiju i izravnati, smanjiti propusnost, ili će generalno prouzrokovati blokadu. Da ne grešite, pre zagrevanja na PP, obeležite olovkom ili markerom na željenoj udaljenosti i vodite ga.

Zaključak

Treba napomenuti da je instalacija polipropilenskog cevovoda mnogo pogodnija za proizvodnju u blokovima, a ne po jednom elementu istovremeno - zavarite određeni fragment odvojeno od rute, a zatim se pridružite zajedničkom konturi. Ako, kada radite na prvom mestu, imate instrukcije koje ste dobili iznad, onda bi trebalo da prođete kroz sve bez višestruke sile, a veze će biti vrlo kvalitetne (pogledajte članak Povezivanje cevi: cjevovodi i čelične konstrukcije).

Successes!
