Kako je zavarivanje cevi od čelika za sistem grijanja:

Danas zavarivanje cevi za grejanje je i dalje široko korišćena tehnologija za priključivanje elemenata sistema. Činjenica je da savremene plastične cijevi nisu svugde prihvatljive za korištenje. Da, i često se dešava da morate stvoriti autoput koji će apsolutno zagrijavati čitav unutrašnji perimetar kuće, a ne samo prostor ispod prozora.

Za rešavanje ovog problema, plastika nije pogodna jer se ne zagreva, kao što je metal. I shodno tome, samo radijatori postaju grejne tačke.

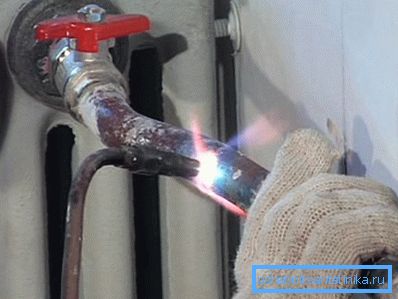

Montaža čeličnih cevi za grejanje

Nijansa je da zavarivanje cevi ove vrste uključuje sledeće:

  1. Raspoloživost posebne opreme.
  2. Mora biti iskustvo metala za zavarivanje. A razumevanje osnovnih principa zavarivanja neće biti suvišno.

To jest, ispostavlja se da je ovo rad sa svojim rukama dovoljno teško. Ali, ipak, po želji, to je sasvim realno.

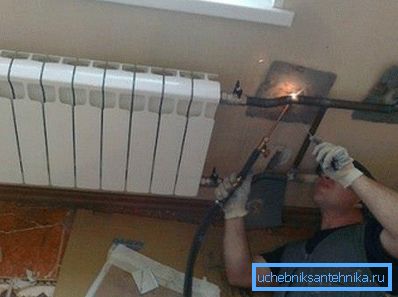

Master zavara cev

U ovom članku pokušaćemo da otkrijemo osnovna pravila za instalaciju takvog sistema pomoću mašine za zavarivanje. Pregled tehnologije i instrukcija za zavarivanje će vam biti korisni barem tako da možete objektivno ocijeniti da li možete obaviti takav posao ili ne.

Počnimo sa najvažnijim trenutkom.

Princip tehnologije i šta je potrebno za njegovu implementaciju

Kao vizuelni primer, razmotrićemo najjednostavniju opciju - priključivanje pomoću električnog zavarivanja.

  • U stvari, to je pouzdan način za povezivanje različitih metalnih proizvoda.. Fizika procesa je da se uzima posebna oprema za zavarivanje cevi na koje su priključene elektrode (to su metalne šipke sa posebnim prskanjem).
  • Ove elektrode pod uticajem strujne struje rastopaju, napune prostor između šavova cevi, a zatim zamrznu, kao da se ponovo pretvore u čvrsti metal..
Princip elektrode

Imajte na umu da je vrlo važno koristiti visokokvalitetne elektrode u radu - inače možete dobiti nepropusnu i krhku vezu. Zbog toga, ne uštedite - bolje je kupiti proizvod, čija cijena je visoka, nego da se sve učinite uzaludno, slažete se.

Da pogledamo uporednu tablu, koje vrste elektroda uopšte, zavisno od prevlake.

Vrsta prskanja: Karakteristike i opseg primene:
1. Osnovna, osnovna pokrivenost. Proizvodi imaju dobar viskozitet i verovatnoća pucanja šava je vrlo niska ovde. Takve elektrode se koriste za privatne jednostavne zadatke.
2. Rutil celuloza. Velika opcija za stvaranje složenih šavova, uključujući i vertikalne.
3. Rutil i rutilna kiselina. Materijal se odlikuje jednostavnim "paljenjem" i činjenicom da se šljaka (višak nadogradnje na šavovima) lako uklanja nakon rada. Takve elektrode se pogodno koriste za "podupiranje" metala i stvaranje ugaonih spojeva.
4. Pulp. Ako se vrši zavarivanje cevi velikog prečnika, onda je ovo najbolja opcija. Koristeći celulozne šipke, možete napraviti visokokvalitetne prstenaste i vertikalne šavove.

Ispostavilo se da su standardne rutilne i celulozne elektrode u načelu pogodne za sklapanje sistema grejanja u privatnoj kući.

Što se tiče prečnika štapova, postoji vrlo jednostavna formula za izračunavanje. Elektrode prečnika 3 mm su optimalne za proizvode zavarivanja debljine metala od 2-5 mm. Veća debljina čelika u sistemima grejanja u privatnim kućama, po pravilu, se ne primjenjuje.

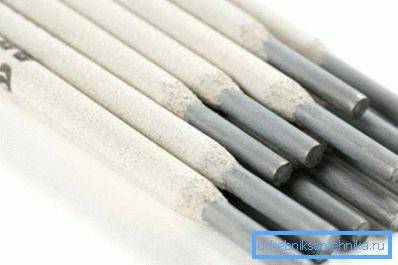

Elektrode

Pa, nekoliko reči o opremi. Ako ne išete u detalje, aparat za zavarivanje je transformator, kroz koji se struja prenese na kraj elektrode. Trošak takve opreme u principu nije veoma visok, ali je vredno kupiti za jednokratni posao? U većini slučajeva, lakše je, sigurnije i jeftinije povjeriti grejni sklop profesionalcima.

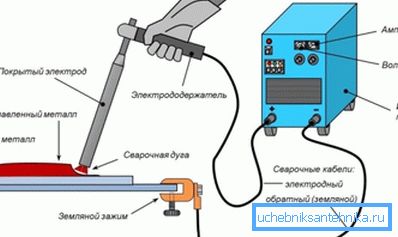

Šema funkcionisanja aparata za zavarivanje

Uz pomoć principa tehnologije, sada pokušavamo da ga implementiramo korak po korak.

Zavarivanje grejnih cevi

Prije nego što započnete, vrijedi napomenuti da postoji GOST za zavarivanje cijevi, pomoću koje možete odlučiti koja vrsta zavara stvarati sa jednim ili drugim oblikom ivice.

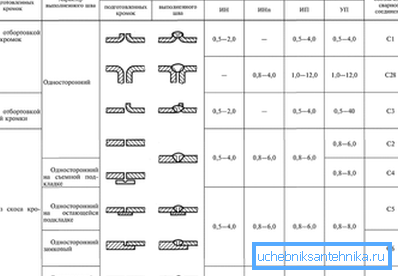

Primjer pravila i propisa za spajanje metalnih cijevi

Takođe obratite pažnju na činjenicu da cevi dolaze u različitim oblicima - ne samo okruglih, već i kvadratnih, pa čak i pravougaonih. Prema tome, zavarivanje kvadratnih cevi prema GOST-u može se malo razlikovati od pravila povezivanja proizvodnih proizvoda. Razmotrite ovu tačku i pažljivo pogledajte tačno koju dokumentaciju čitate.

Pa, sada se vratiti na posao direktno.

Priprema baze i opreme

Postupak u ovoj fazi bi trebao biti ovako:

  1. Uzimamo cevi i napravimo ih tako da su njihove ivice (to jest, kao da su kružni šavovi) odsečeni u najjednakom uglu prema jednoj drugoj.

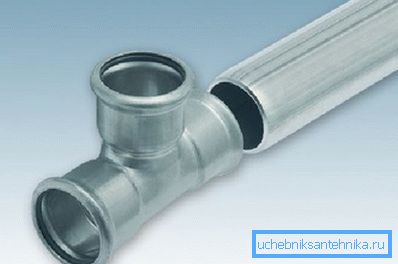

Primer elemenata koji se moraju povezati pomoću aparata za zavarivanje
  1. Čestice šiva očistimo s šmirglom sa finom frakcijom.
  2. Priključujemo transformator na mrežu i pripremamo aparat za zavarivanje radi rada. Ako je uređaj pravilno konfigurisan, zvuk iz kontakta elektrode i metala će biti kao da se suši, pukne.

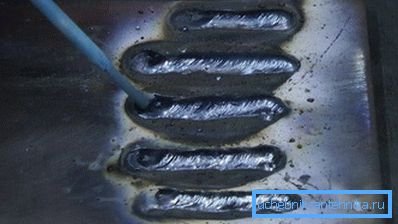

Provera elektrode

U principu, ovaj pripremni rad je završen i možete nastaviti na sledeću fazu.

Tack

Tacking se zove predtačka povezivanje elemenata.

  • Neophodno je zato što je stvaranje snažnog i lepog šiva odmah nerealno.
  • Lakše je prvo zavariti tačke hrapavosti spojnica cevi, tako da su proizvodi fiksirani relativno jedni prema drugima, a tek onda da ojačaju čitav obročasti šav.

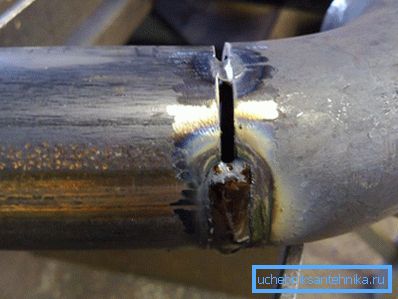

Fotografija tačke

Obratite pažnju! Zapamtite to vrlo često kada radite sa sistemima grejanja, cevi nisu zavarene. To je, jednostavno rečeno, u većini slučajeva okretanje prtljažnika oko svoje ose neće raditi. A to znači da će varalica trebati maksimalnu vještinu, jer će za svaku tačku biti potrebno odabrati optimalni ugao elektrode.

  • Pred-pristajanje bi trebalo da počne na dnu "prstena", onda morate da uradite bočne grane, a zatim popravite vrh. Ako odmah popravite gornji i donji deo, onda postoji verovatnoća da se elementi popravljaju pod pogrešnim uglom.
  • Ako govorimo o broju bodova, onda možete koristiti vrlo jednostavnu formulu - ako promjer proizvoda ne prelazi 30 centimetara, onda su 4 tačke dovoljne.

Generalno, neophodno je nastojati stvarati spojne tačke kada je elektroda normalna u odnosu na glavnu liniju. Međutim, ovo je, naravno, moguće samo u slučaju kada se elementi mogu rotirati oko osi.

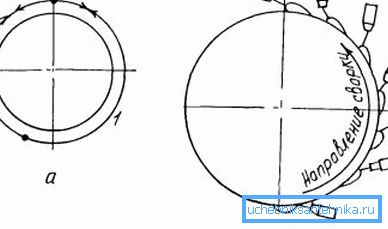

Položaj elektroda prilikom zavarivanja

Ako se hrapavost realizuje, onda možete započeti završni zavar.

Stvaranje glavne šavne i žučne žljebove

Dakle, konačno zavarivanje vodovodnih cevi vrši se u sledećem nizu:

  1. Cev je vizuelno podeljena na 4 sektora i pre svega zavaruje svoju gornju "hemisferu".

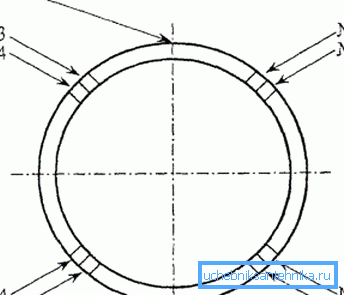

Podela cevi u radna područja
  1. Zatim se obrađuju niži sektori.
  2. Na gornjoj i donjoj "hemisferi" nanosi se još jedan sloj šavova. Ovo je neophodno ne samo za čvrstoću priključka, već i za maksimalnu zategnutost priključka cevi.

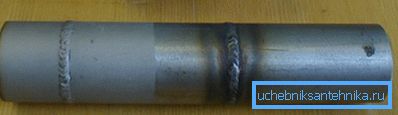

Šljunak

Što se tiče situacije kada je neophodno priključiti linije različitih prečnika, onda je najjednostavnija opcija da ubacite jedan proizvod u drugi, a zatim ih zavarite zajedno. Ako je razlika u prečniku vrlo velika, onda će, naravno, morati da koriste adaptere. Usput, može postojati više adaptera i oni se mogu povezati istim principom - to jest, kao da su umetnute unutar jedne druge.

Kada se rad zavarivanja završi, šljaka se može skinuti. To je, zapravo, obično brušenje viška rasta na spoju. Međutim, važno je ne samo da se izbrišu grebeni već da se provjeri kvalitet u cjelini. To jest, morate pokušati da identifikujete pukotine, pore i pečenje.

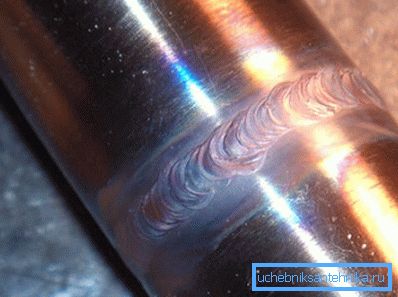

Fotografije odrezanih šava

Ako se spolja sve čini normalnim, onda primenite uobičajeni sapunski rastvor šavovima i dovedite vazduh pod pritiskom u sistem. Ako imaju mikroračunala, na takvim mestima će se pojaviti mehurići.

Zaključak

Razradili smo detaljno kakva je tehnologija zavarivanja metala, kako se vrši zavarivanje cevi različitih prečnika i "pod uglom" prilikom instalacije sistema grejanja u privatnoj kući.

Nadamo se da vam je pregled bio koristan i bićete u mogućnosti da objektivno shvatite da li je vredno uzeti takvo stvar sama. Ako želite znati još više - onda pogledajte tematski video u ovom članku.
