Kako je savijanje profilnih cevi

15-04-2018
Cijevi

Okvir, napravljen uz pomoć oblikovanih cijevi, je prilično česta struktura zgrade. Koristi se, uključujući i plastenike, plastenike, tende i nadstrešnice sferičnog oblika.

U ovom slučaju, postoje dva načina da napravite potreban oblik - koristite mašinu za zavarivanje ili cijev bendera.

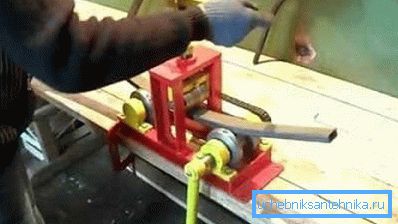

Na fotografiji - profilna cev se savija nezavisno

U daljem tekstu razmatramo upotrebu posebne opreme za te namene, kao i alternativa. Dakle, možete odlučiti da li trošiti novac na njegovo sticanje ili će biti moguće ograničiti na alternativni metod.

Savjet: vodite računa da se prilikom savijanja cijevi profila ne pojavljuju pukotine, kinks i izravnavanje.

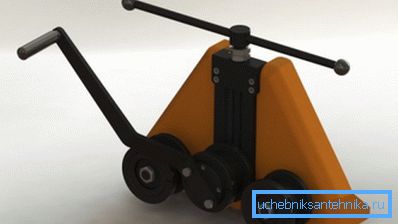

Opciona ručna mašina za savijanje cevi

Šta nam industrija nudi

U nastavku razmatramo glavne tipove bendera koji se najčešće koriste:

Kompaktno uputstvo
  1. Preporučljivo je da ih kupite za rad sa malom količinom materijala.
  2. Oni se ne koriste kao profesionalna oprema zbog približne prikladnosti radijusa i niske produktivnosti.
  3. Oprema sadrži nekoliko zamjenjivih valjaka. Pomoću njih se vrši savijanje profilne cijevi različitog dijela.
  4. Da biste dobili željeni radijus, neophodno je nekoliko puta pogurati materijal preko cevi bendera, ne zaboravljajući da ručno spuštate centralni valjak ispod svakog puta. U tom slučaju, bočni valjci moraju ostati u stacionarnom položaju. Savijanje metalnog profila dolazi pod pritiskom centralnog valjka.
  5. Rad uključuje fizički napor.
  6. Mašina je dizajnirana samo za obliku cijevi s poprečnim presekom do 40 mm.
Electric
  1. Oprema omogućava postizanje visoke preciznosti savijanja cevi.
  2. Postavite radijus savijanja na 1? moguće elektronskim ili mehaničkim metodom.
  3. Oprema je u mogućnosti da obrađuje velike količine materijala u smenama.
  4. Iako je cena električne mašine veća od manuelne, može se koristiti za pružanje usluga javnosti, što smanjuje period vraćanja.

Nedostatak opreme je njegova visoka cena i visoka težina, što ograničava njegovu dostupnost prosečnom kupcu.

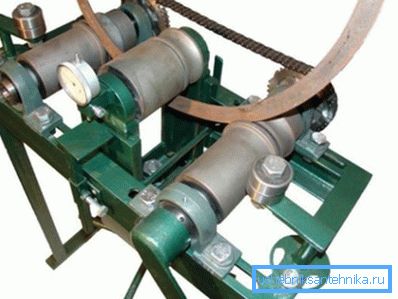

Mašina za savijanje električnih cevi

Alternativne metode

Koristite mašinu za zavarivanje i ugljičnu brusilicu

Ako nemate bokobrana u blizini ili trošak usluga vam ne odgovara, moguće je savijati cijev profila sopstvenim rukama pod pravim uglom kod kuće.

Da biste to uradili, morate pripremiti brusilicu ili "brusilicu" i mašinu za zavarivanje, dole instrukcije će vam reći kako to učiniti:

  1. Crtajte dijagram na kojem izračunate poluprečnik zaokruživanja.
  2. Napravite mesto na kojem treba savijati cev, ugaonicu sa diskom na metalu nekoliko poprečnih rezova.
  3. Zalepite cev u vreću i počnite ga savijati u pravcu koji vam je potreban, primjenom male sile.
  4. Zavarite rezove aparatom za zavarivanje kada vam ugao savijanja odgovara. Ne zaboravite na poštovanje pravila TB.

Savet: u poslednjem koraku mletite zavarivanje.

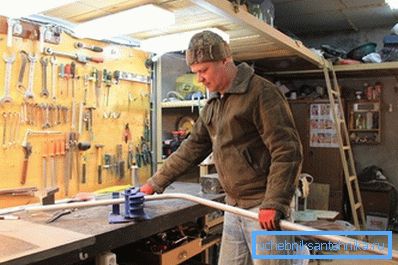

Kako savijati profilnu cev s vlastitim rukama kod kuće

Pesak i metalni disk

Ovim metodom nisu potrebni nikakvi posebni alati, tako da se može smatrati jednim od najjednostavnijeg, iako dugotrajnijeg.

Ako ne znate gde treba savijati profilnu cev, koristite ga:

  1. Pripremite pesak, što bi trebalo da bude dovoljno da popuni celu cev. Obavezno ga osušite i prebijte.
  2. Pokrijte jedan kraj cevi sa drvenim seckanjem.
  3. Nalijete ga u njega i uključite ga sa druge strane.
  4. Uzmite metalni disk odgovarajućeg prečnika.
  5. Sigurno osigurati jedan kraj profilirane cijevi između pinceta, izvući se za drugim, dodirivati ​​disk na njemu.

Savet: Da bi se olakšao proces savijanja profila duž malenog radijusa, bolje je zagrejati lokaciju deformacije plinskim gorionikom. Integritet metalnih zidova tokom procesa obezbediće čvrsti pesak.

  1. Uklonite zamašene sekire nakon savijanja profila, moraju biti izbačeni ili spaljeni.
  2. U potpunosti uklonite pesak iz cevi.

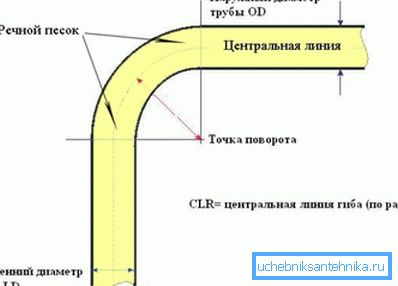

Korišćenje peska

Metoda je prilično komplikovana, pa se obično koristi za jednokratne cevi. Zimi se pesak može zameniti vodom, koja bi trebalo da se zamrzne unutar profila, ne zaboravite da bezbedno zatvori krajeve sa zagušljivim saobraćajem.

Čim se tečnost u cevi zamrzne, možete ga početi savijati prema pripremljenom uzorku.

Nanesite kvadratni oprug

Stručnjaci znaju drugi način koji neće dozvoliti da se zidovi cijevi u obliku metala deformiraju - koristeći oprugu sa poprečnim presekom istog oblika, ali manji. Za proizvodnju koristi se čelična žica, čiji prečnik zavisi od debljine zidova.

Opruga za savijanje profilne cijevi

Najvažnije - trebalo bi bez napora da uđe u proizvod. Tada planirano mesto savijanja treba zagrejati gasnom bakljom ili ventilatorom, od tada će se zidovi lakše saviti.

Koristite posebne zaštitne rukavice kada držite proizvod pomoću klešta. Da biste dobili željeni radijus, koristite prazne ili metalne zatike, koje treba pouzdano postaviti oko obima.

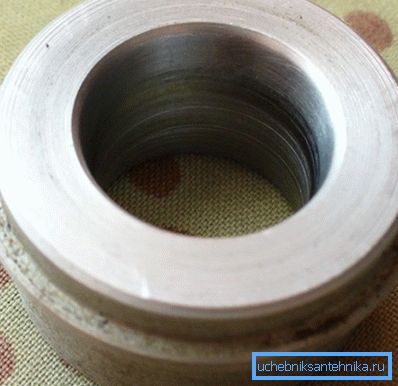

Čelik prazan za savijanje

Zaključak

U članku je data ideja kako možete savijati profilnu cev do željenog radijusa. Da biste to uradili, postoji specijalna oprema koja olakšava proces, ili možete koristiti "folk" metode, ako je mašina preskupa, troškovi savijanja nisu pogodni za vas ili ih ne možete stići (pogledajte članak Butt-zavarivanje: tehnologija i oprema).

Video u ovom članku će vam pomoći pronaći dodatne informacije o ovoj temi.
