Kako izvaditi cev kroz zid

Poznato je da je pouzdanost rada bilo kog grejnog uređaja u privatnoj kući u velikoj mjeri određena time koliko je u njemu ugrađen izduvni gas. Prema sadašnjem SNiP-u, formiranje kanala dima u kući u izgradnji se vrši istovremeno sa izgradnjom njegovih glavnih objekata. Međutim, prilikom instalacije izduvnog sistema za gas u već izgrađenoj zgradi, moraćete da izgradite kanal za dimnjak direktno kroz svoje zidove.

Zbog toga pre obavljanja radne operacije vezane za uređenje kanala dima u završnoj strukturi, pažljivo se upoznajte sa načinom izvlačenja cijevi kroz zid kuće. Naš članak je posvećen rješavanju ovog važnog pitanja, u kojem ćemo pokušati što više da kažemo o specifičnostima primjene relevantnih procedura.

Prije svega, treba obratiti pažnju na značaj koji se pridaje kanalima za ispuštanje proizvoda sagorevanja iz modernih sistema grejanja.

Savjet! Potreba za pouzdanim izduvnim kanalom za otpad sagorevanja objašnjava se ne samo potrebom stvaranja uslova za efikasno funkcionisanje sistema grijanja već i brigom o zdravlju ljudi koji žive u kući.

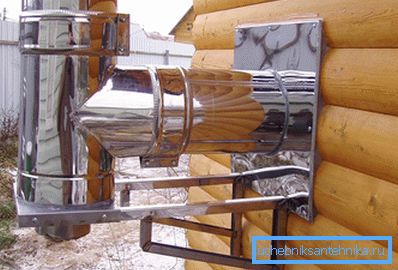

Dizajn funkcije

Dizajn funkcije

Prilikom ugradnje sistema za izduvavanje dima, postavljenog na zid kuće, moraju se ispuniti sljedeći uslovi:

  1. Pre svega, uvek treba da zapamtite da je način postavljanja kanala dimnjaka na dovoljnoj udaljenosti od drugih komunikacija u domaćinstvu.
  2. Blizu mesta ugradnje kroz zid na kanalu dimnjaka ne bi trebalo biti oštrih uglova, što je uzrok nastanka takozvanih "vorteksa" toka. Neželjena posledica ove pojave može biti brzo začepljenje dimnjaka sa čajem.
  3. Na mjestima gdje cijev prolazi kroz zid, ona mora biti pouzdano zaštićena posebnim kućištem ili malterisana visokim kvalitetom. Poslednji način zaštite uključuje upotrebu izolacionog materijala jedne vrste ili druge.
  4. Nosači dimnjaka sa obe strane zida trebaju se montirati u koracima ne više od 60 mm.
Zaključak kroz zid

U slučaju da uzmete u obzir sve gorenavedene zahteve, ne bi trebalo da imate problema sa poštovanjem građevinskih kodova koji regulišu rad ove klase, kao i sa pouzdanošću čitavog sistema u cjelini.

Postupak instalacije

Postupak instalacije

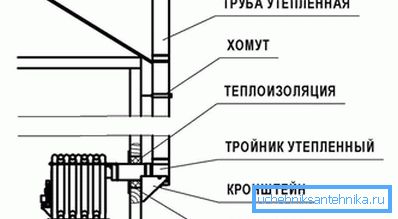

Ugradnja kanala dimnih gasova, koja se vrši u pravcu od uređaja za grejanje prema izduvnim cevima, počinje sa obeležavanjem puta unutrašnje instalacije, kao i sa izborom povlačenja izvan granica prostorije. Prema ovoj oznaci, u zidu se priprema rupa potrebnog prečnika, što odgovara dimenzijama mlaznice koja se montira.

Savjet! U tom slučaju, ako postoji potreba za izolacijom cjevovoda postavljenog preko zida, rupa treba napraviti sa malom marginom.

Cev za ogranak postavljena na zid je sigurno pričvršćena na njega uz pomoć specijalnih zagrada, nakon čega se ubacuje u prolazni otvor i obloženi izolacionim materijalom koji ste odabrali (na primer folijska mineralna vuna). Sa vertikalnom ugradnjom unutrašnjeg dimnjačkog kanala, često je potrebna oštra promena u smeru zaptivke (pod uglom od 90 stepeni). U ovoj situaciji biće vam potreban poseban čaj sa čašicom za čišćenje, postavljenom na određenoj udaljenosti od zida i omogućavanjem pristupa kanalskoj reviziji (kako bi je očistili od akumulirane čađi).

Radite na zaključku

Nakon uklanjanja cevi kroz zid, izgrađena je do dužine koja je dovoljna za formiranje vrhova, koji se nalazi iznad krova. Da biste naglo promenili pravac spoljašnjeg zgloba, koristi se još jedna čaura koja igra ulogu elementa prelaska.

Spoljni raspon odvodne cevi je pričvršćen na površini zida pomoću specijalnih pričvršćivanja na svaka dva do tri metra.

Savjet! Izvođenje dimnjaka kroz zid iz zgrade dnevnika podrazumijeva obaveznu izolaciju dijelova cijevi sa negorljivim materijalom, koji se najčešće koristi azbestom ili ciglom.

Jasno je da je ovaj uslov povezan sa obaveznim poštovanjem sigurnosnih zahtjeva u smislu zaštite od požara objekta. S druge strane, pouzdana izolacija kanala dima će vam omogućiti da značajno produžite vijek trajanja cjelokupnog sistema dimnih gasova.

Odvodni kanal se vodi kroz zid drvene zgrade koristeći specijalne izvedene cijevi cijevi opremljene takozvanim "kapijama" koji se koriste kao elementi za podešavanje potiska u cijevi. Za pričvršćivanje dimnjaka na zid se koriste metalne konzole, montirane u redovnim intervalima dužine od 1 metar.

Savjeti

Profesionalni saveti

Garancija visokokvalitetnog instalacionog rada može uzeti u obzir mišljenja stručnjaka, uzimajući u obzir sljedeće preporuke:

  1. Pre nego što nastavite sa instalacijom izduvnog sistema proizvoda sagorevanja, potrebno je utvrditi snagu opreme za grejanje i odabrati prečnik dimnjaka koji odgovara ovom indikatoru.
  2. Izbor ukupne dužine kanala dima (uključujući tačku njegovog pražnjenja kroz zid) treba da se napravi uzimajući u obzir dobijanje optimalnog nivoa potiska, bez kojih je efikasno funkcionisanje montirane opreme nemoguće.
  3. Istovremeno, trebali biste biti svjesni da, s povećanim stepenom vučenja, rad opreme gubi efektivnost, jer će se u tom slučaju toplota ukloniti iz kuće sa snažnim protokom gasa.

Da biste izbjegli takve gubitke, stručnjaci vam savjetuju da obavite sav posao u potpunoj saglasnosti sa postojećim propisima. Pored toga, prilikom povezivanja dimnjaka sa grejnom opremom treba koristiti standardne tranzicione elemente (kolena ili podloške).

Nosač dimnjaka

Svi koji instaliraju sistem za iscrpljujuće proizvode sagorevanja u već obnovljenoj kući trebaju zapamtiti da se takav projekat može implementirati na dva različita načina:

  • U prvom slučaju se koristi posebna teleskopska jedinica koja obezbeđuje čvrstoću kablovske žice kroz zid, u koje se cevi većeg prečnika dodatno ubacuju sa zaštitnim pločama postavljenim na ivicama.
  • Prema drugoj metodi, prostor između zida i dimnjaka je zaptiven mineralnom vunom, koji se istovremeno koristi kao grijač.
Dimnjak ožičenje

Metod postavljanja dimnjaka kroz zid se smatra najprirodnijim i relativno jeftinim načinom da se to uredi u potpuno obnovljenoj kući. Štedi izvođača iz dodatnih poteškoća vezanih za potrebu za pripremom rute, koja bi inače morala proći kroz krov i međusobno preklapanje. Pored toga, upotreba ove tehnike će vam omogućiti da značajno smanjite vreme za ceo kompleks instalacionih radova.
