Kako instalirati cijevi u kupatilu: tehnologija radi

Ako govorimo o višeslojnim stambenim zgradama, polaganje cevi u kupatilu praktično uključuje sve vodovodne instalacije u stanu - tu je samo kuhinja, ali u kupatilu se uklanjaju i vodovod i kanalizacija. Možda imate zasebno kupatilo, ali to ne menja ništa, osim ako ne morate napraviti dodatne otvore na pregradi, tako da ćemo zauzeti zajedničku sanitarnu jedinicu u svom standardnom obliku kao osnovu.

Ožičenje se može izvršiti u dve verzije - unutar zida i iznad njega, koje ćemo sada razmotriti i prikazati vam video u ovom članku.

Ugradnja cevi u kupatilu u žljebovima

Vodovodni vodovod

Napomena U pitanju kako držati cevi u kupatilu, fokusiraćemo se na savremene tehnologije i odabrati polivinilhlorid (PVC) za kanalizaciju i polipropilen (PP ili PPR) za vodovod. Naravno, i dalje postoji metalna i metalna plastika, ali danas se ovi materijali vrlo retko koriste.

Materijali

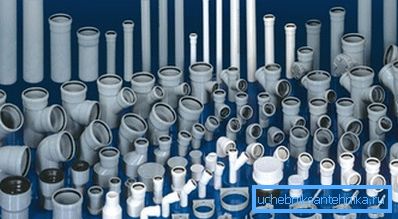

Cevi za kanalizaciju, fitinge i zagrade.
  • Za distribuciju kanalizacionih cijevi biće nam potrebne PVC cijevi prečnika 100 mm i 50 mm, Pored toga, u nekim situacijama se koristi sekciona od 32 mm za mašinu za pranje veša i / ili mašinu za pranje sudova. Za spajanje takvih cevi koriste se različiti priključci: spojnice, uglovi, čizme i PVC redukcije, a pored toga, redukcija može biti guma, na primjer, za promjenu sa zvona od 50 mm do prečnika 32 mm. Za povezivanje jedinstvenog poprečnog preseka koriste se gumeni zaptivači koji se isporučuju sa cevima.
PPR RN20 u sekciji
  • Polipropilenske cijevi za vodosnabdevanje mogu imati prečnik od 16 do 125 mm, ali u ovoj situaciji zainteresovani smo samo za uzorke od 20 mm, a čak i ako je postolje u stanu 32 mm, onda treba smanjiti prelaz na njega sa izlazom od 20 mm. Ali pored PPR sekcije, zidovi se mogu razlikovati i postoje neke oznake ovde, to su RN10, RN16, RN20 i RN25, ali u ovom slučaju nas zanima RN16 (zid bez armature) i RN20 (ojačan aluminijumskom folijom u sredini zida). RN16 ima suviše tanke zidove, a RN25 je ojačana na samom vrhu, a za lemljenje vam je potreban drhtavac za uklanjanje folije, pored cijene takve cijevi je prilično velika i koristi se uglavnom za centralno grijanje.

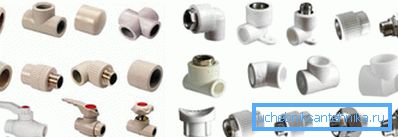

PPR fitingi i slavine
  • Za PPR priključak se takođe koriste spojni elementi od homogenog materijala - ovo su spojnice, uglovi (32?, 45?, 90?), Tezine, redukcije, bypasses i fitinge sa navojem za prelazak na metal. Imajući u vidu činjenicu da je radni vijek polipropilena mnogo veći od metala, instrukcija preporučuje korištenje magnetnih dizalica i bolje je instalirati iz PP-a.

Kanalizacija

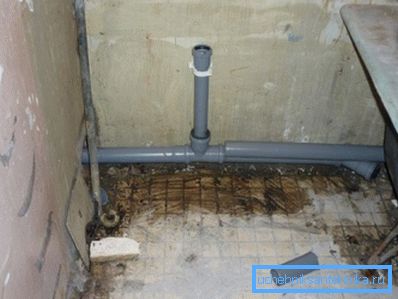

Ugradnja kanalizacije

Da biste instalirali kanalizacioni sistem u kupatilu, morate početi da se distribuirate sa podizača (postrojenje takođe može biti zamenjeno) - tu je četvorougna bočica sa dovodom do WC-a (100 mm) i vodom do ostatka kola (50 mm).

Sama ožičenja se mogu obaviti duž zida, pričvršćivati ​​cijev za nosače, kao na slici iznad, ali možete ga takođe utopiti u zid tako što ćete napraviti brusilice i perforator za ovo. Pokušajte da jasno označite lokaciju kupatila, tako da ugradne čaure odgovaraju položaju sifona, sudopera ili sudopera za kupanje.

Nagib cevi od 50 mm bi trebalo idealno biti 3 cm po linearnom metru, ali ako je potrebno, može se malo povećati, ali ne bi trebalo manje. Ako koristite PPR sa poprečnim presekom od 32 mm za odvođenje iz mašine za pranje veša ili mašine za pranje posuđa, onda nema potrebe da pratite nagib, jer postoji prisilni odvod.

Snabdevanje vodom

Napomena Uprkos činjenici da shema cevastog spoja u kupatilu podrazumeva hladnu i toplu vodu, to jest, koristeći PPR PN16 i PPR PN20, mnogi vodoinstalateri odbijaju hladni PN16 i sve ožičenje se vrši pomoću PN25, naročito ako je sklop prekriven gipsom / gipsom ili drywall.

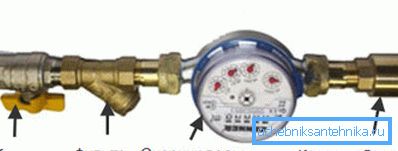

Upareni vodomer

Nastavljamo da gledamo kako položiti cevi u kupatilu i početi sa postavljanjem vodomjera, koji se obično pakuje u neposrednoj blizini vodoprijemnika u vertikalnom ili horizontalnom položaju (bez obzira).

Obratite pažnju na redosled paketa - odmah nakon krana postoji filter za ekran, onda sami merač vode, a nakon njega kontrolni ventil, samo po svim ovim detaljima nalazi se strelica pomoću koje možete odrediti pravac vode. Ako je vaša kuća povezana sa PTV, onda će u ovom slučaju, brojilo za vodu morati da ugradi dva - na hladnu i toplu vodu.

PP montiranje

Ožičenje se može izvršiti na vrhu zida, ili možete grijati cijevi u unapred izrađene žljebove kako biste ih zatvorili gipsom, tako da možete uštedjeti nekoliko centimetara upotrebljivog prostora, što je vrlo važno u malim stanovima. U tipičnim apartmanima lokacija kupatila se odvija u sledećem redosledu: toalet, umivaonik, kupatilo (tuš ili kutija) i izlaz na kuhinjski sudoper - mašina za veš može biti iu kuhinji iu kupatilu.

U tom redosledu se vrši instalacija hladne vode, a potom, paralelno sa hladnim kolom, isporučuje se topla voda, koja se napaja električnom kotlom ili gasnom kolonom (možete smanjiti snabdevanje hladne vode bojlera ili kolone bilo gde, u zavisnosti od njihove lokacije).

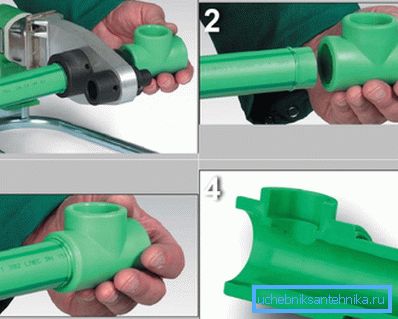

PPR postupci zavarivanja

PPR zavarivanje se vrši u tri faze: prvo, cev sa priključkom se zagreva u mlaznici (prečnik od 20 mm, zadržavanje je 5-6 sekundi), zatim se simultano oslobađaju, spoje i drže još 2-3 sekunde dok se ne ohladi. Dubina ugradnje cevi dužine 20 mm na fiksiranje treba da bude 14-17 mm, zbog čega treba zagrejati na istoj udaljenosti.

Zaključak

Ne zaboravite da cevi za eyeliner do slavine u kupatilu sa svojim rukama treba da se završe na određenoj udaljenosti - centri fitinga su 150 mm odvojeni jedan od drugog. Da bi ih lakše instalirali, koristi se specijalna lemilica za spajanje, gde se ovi priključci nalaze na traci.
