Kako i šta čini lemljenje polipropilenskih cevi sopstvenim

Koristeći nove materijale za proizvodnju kućnih vodovodnih cevi, proces njihove instalacije postao je mnogo jednostavniji. Zahvaljujući tome, polipropilen vodovodni cevovodi postaju sve više popularniji, sigurno pomeraju čelik i liveno gvožđe. Članak će biti posvećen tome kako ljepiti polipropilenske cijevi svojim rukama.

Imajući saznanja o tehnologiji njihove povezanosti, zahtjevima za ugradnju, kao i potrebnim setom alata i delova, sasvim je moguće instalirati vodovod ili kanalizaciju sami u kući ili stanu. Pričaćemo o tome u nastavku.

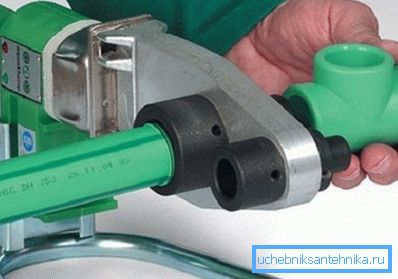

Na slici - kako spojiti PP cev

Materijali i alati

Kvalitet korišćenih delova i alata zavisi od dužine rada bez problema pomoću sistema cevi od polipropilena (PP). Izbor cevi i fitinga mora se vršiti uzimajući u obzir vrstu vodosnabdevanja (hladno ili vruće). Za proizvedene cijevi PP sada ima sljedeću klasifikaciju:

PN-10 Primijeniti samo za napajanje hladne vode. Dozvoljeni opseg radne temperature od 0 do 40 ° C. Cena proizvoda je najjeftinija.
PN-20 Koristi se za hladnu vodu i toplu vodu. Zidovi cevi su ojačani fiberglasom.
PN-25 Koristi se za ugradnju sistema grejanja. Održavajte temperaturu hladnjaka na + 95 ° C (neke modifikacije su otporne na kratkoročnu izloženost + 110 ° C).
PN10 - za snabdevanje hladnom vodom

Da bi obezbedili priključke i viljuške vodovodnog sistema koristite specijalne delove:

  • uglovi sa uglovom rotacije cevi na 90 ° i 45 °. Ako je neophodna instalacija na ugaonoj rotaciji navojnog priključka, uzimaju se odgovarajuće komponente sa unutrašnjim ili vanjskim navojem;
  • spojnica služi za spajanje na krajeve cevi jedni sa drugima. Pravi su (za cijevi istog prečnika) i prelazne;
  • teće i krstovi - za povezivanje tri i četiri cevi, respektivno, sa istim ili sa različitim prečnicima;
Kompozitni proizvod PN25
  • stop ventili - dizalice različitih vrsta;
  • navojni završni elementi;
  • fitinge - za povezivanje fleksibilnog creva;
  • stubovi - za zaptivanje krajeva cevi.

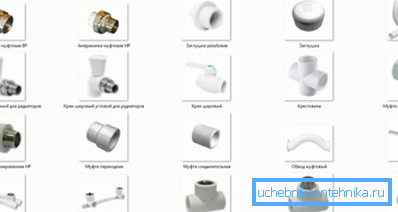

Na foto-polipropilenskom fitingu

Savjet: obratite pažnju na to da svaki od dijelova ima određenu namjenu i može se koristiti u izgradnji cjevovoda zajedno sa drugima, u zavisnosti od potrebe.

Povezivanje PP sa drugim elementima i između njih se odvija kroz zavarivanje.

Sljedeći alati su potrebni za završetak ovog procesa:

  • uređaj za zavarivanje. Ručni, poluautomatski i automatski modeli se koriste za zavarivanje cevi raznih vrsta i prečnika. Za izvođenje malih količina rada na priključku malih prečnika cevi, prilično je pogodan ručni aparat za zavarivanje sa setom mlaznica;
Lemljenje za cevi od polipropilena to radi samim mlaznicama
  • specijalne makaze - za obrezivanje cevi do željene veličine;
  • Za montažu P-20 i P-25 (ojačani) biće vam potreban poseban alat za pripremu krajeva. Odstranjuje ojačani sloj sa površine cevi za lemljenje.

Mašina za lemljenje

Na osnovu materijala i prečnika cevi odabran je odgovarajući aparat.

Trenutno su uobičajeni sljedeći tipovi:

  • manuelni sa grejnim elementom u obliku metalnog diska sa grijačem. Površina je premazana Teflonom kako bi se sprečilo lepljenje plastike tokom zagrevanja;
  • ručni aparat za zavarivanje sa elementima za spajanje, namenjen za zavarivanje cevi. To je najpopularnije lemljenje za povezivanje PP cijevi;
Šta je ručno lemljenje za cevi od polipropilena
  • aparati za zavarivanje za zavarivanje - su složeni kompleksi za pripremu i povezivanje plastičnih cevi velikog prečnika. Koriste se uglavnom za ugradnju dugih cevovoda na industrijskom nivou.

Za lemljenje cijevi malih promjera, lemilice za lemljenje sa grejačkim elementima i posebnim mlaznicama koriste se za osiguranje ravnomernog zagrevanja PP cijevi na priključku.

Saveti za lemljenje

Mlaznice za lemilice moraju ispunjavati sledeće tehničke zahteve:

  • visoka mehanička čvrstoća;
  • visoka toplotna provodljivost;
  • ne menjaju svoje linearne dimenzije u rasponu radne temperature.

Gotovo svi aparati za zavarivanje omogućavaju istovremeno instaliranje više mlaznica. Ovo ubrzava rad instalacije - nema potrebe da sačekajte da se lemilo ohladi da biste zamenili mlaznicu.

Saveti za lemilice

Proizvod se sastoji od dva elementa - za spoljnu (rukavu) i unutrašnju grejnu površinu PP cevi.

Materijal za proizvodnju može biti bilo koja metalna legura koja ispunjava gore navedene zahteve. Kako bi se izbjeglo lepljenje zagrejane plastike na površinu mlaznice, obloženo je Teflonom.

Savjet: zapamtite da su dimenzije mlaznica pojedinačne za cijevi različitih prečnika.

Pripremni rad

Pre nego što počnete da zavarujete cevi, neophodno je raditi u cilju osiguranja usklađenosti sa tehnologijom lemljenja:

  • pre lemljenja sobe se provetrava i prašina se uklanja. Materijali za otpremu se uklanjaju iz oblasti zavarivanja, jer se mogu naseliti na zagrejanim površinama cevi, što će dovesti do pogoršanja kvaliteta spoja. Temperatura u prostoriji treba da bude u opsegu od 18 ° C do 30 ° C. Takođe je neophodno obezbediti prisilno ventilaciju;
  • Dijagram sa prethodno sastavljenom cevovodom označava dužinu odseka cijevi i skup svih komponenti. Za sve priključne elemente je naznačena dubina lemljenja, što je važno uzeti u obzir prilikom obeležavanja, zbog čega se dubina zavarenog dela dodaje na linearnu dimenziju;
  • za rad će vam trebati traka, lenjir, ugao i čiste krpice;
  • Potrebni dodatci se montiraju na uređaju za zavarivanje i tek onda se priključe na električnu mrežu.

Nakon ovih aktivnosti, možete nastaviti direktno na instalaciju.

Difuzna metoda zavarivanja PP cevovoda

Tehnologija zavarivanja

  • Uputstvo za lemljenje polipropilenskih cevi zasnovano je na načinu spajanja dijelova cevi jedni sa drugima tokom grejanja. Trenutno se koriste nekoliko načina zavarivanja, uključujući difuzne i soketne oblike. Za određene radove treba odabrati upotrebu bilo koje metode.

Difuzno

Metoda se zasniva na kontraprodukciji materijala iz dva elementa koji su spojeni tokom grejanja. To je zbog difuzije da se na molekularnom nivou javlja čvrsta veza PP cijevi.

Savjet: ova metoda je relevantna za elemente zavarivanja samo iz homogenih materijala.

Izvršava se pomoću različitih vrsta uređaja za zavarivanje. Glavni zadatak je osigurati da temperatura lemljenja polipropilenskih cevi dostigne + 260 ° S.

Truba

Proces je zasnovan na upotrebi aparata za zavarivanje sa mlaznicama.

Planirana spojnica

Grejanje i priključak cevovoda se odvija u fazama:

Priprema Cev je isečena do određene veličine. Ako je ojačan, onda je neophodno uklanjanje krajeva zavarivanja. Rezanje cijevi mora biti striktno pod uglom od 90 ° kako bi se osigurala maksimalna ravnina kontakta tokom zavarivanja. Na površini oznake cevi se primenjuje, što odgovara dubini zavarivanja.
Zavarivanje Istovremeno, zavareni elementi cevovoda ubačeni su u cev i rukav. Ovde se nalaze određeno vreme za zagrijavanje (vreme ekspozicije zavisi od karakteristika materijala cevi, njihovog prečnika i snage lemilice za lemljenje), a onda su zagrejani krajevi povezani.
Hlađenje dole Dozvolite vremenu da se struktura ohladi bez mehaničkog utjecaja na njega, jer to može ometati proces fiksiranja zagrevanih dijelova cjevovoda.

Zaključak

Novi materijali danas omogućavaju domaćim majstorima da samostalno proizvode vodovodne i grejne sisteme pomoću minimalnog skupa alata. U našem slučaju, bilo je lemilice za rad sa PP cevima, s kojima, sa određenom vještinom, možete zaboraviti na zaposlene.

Članak je bio o tome šta je i kako ga koristiti. Video u ovom članku će vam pomoći pronaći dodatne informacije o ovoj temi.
