Kako i koja je veza metalnih cevi

Postoji nekoliko načina za povezivanje bakarnih cijevi prilikom instalacije cijevnih sistema. Na građevinskim tržištima postoji mnogo različitih fitinga, pričvršćivača, spajalica za takav materijal, koji omogućavaju izvođenje i odvojivih i jednodelnih priključaka koji ne zahtijevaju održavanje. Ovaj član će pogledati sve njih, uključujući povezivanje metalnih cevi sa navojem.

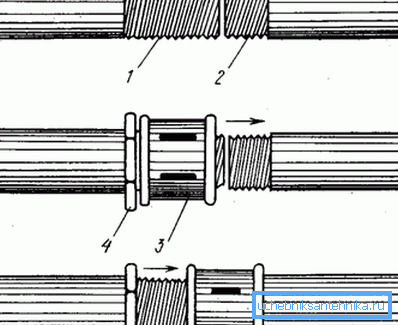

Na slici - opcije za montažu metalnih cevi

Metode vezivanja bakarnih cjevovoda

Instalacija sistema se sastoji od sledećih koraka:

  • obilježavanje segmenata - važno je napraviti prave mjerenja neophodnim tolerancijama na veliki način;
  • proizvodi za rezanje - izrađeni strogo pod pravim uglom sa posebnim alatom. Bolje je učiniti ga više okretanjem, tako da kasnije ne primenjuje dodatne napore;
  • obrezivanje kukuruza - uklanjanje brušenja i oksidnog filma;
  • par segmenata.

Povezivanje bakarnih cevi može se pojaviti na sljedeće načine:

  • kapilarno lemljenje;
  • lemljenje pri visokim temperaturama;
  • kroz fitinge.

Lemljenje

Razmislite kako spojiti bakarne cevi na ovaj način, a ispod predloženih procedura će vam pomoći razumjeti detaljnije:

  1. Nanesite fluks na očišćenu površinu.
  2. Priključite delove i pričvrstite pričvršćivač za spoj.
  3. Zupčast spoj ravnomerno sa bakljom ili ventilatorom dok se fluks ne promeni u boji i lemljenje se topi.
  4. Uklonite plamen gorionika i dozvolite rastopljenom lemljenju da zatvori prazninu između delova i zamrzavanja.

Savet: Stručnjaci preporučuju nanošenje trake za pričvršćivanje u dužini jednaku prečniku proizvoda. Pre lemljenja možete sječiti štapove željene dužine. Ako je jedan od priključnih elemenata već postavljen u fugu, ne treba ga dodavati prilikom lemljenja.

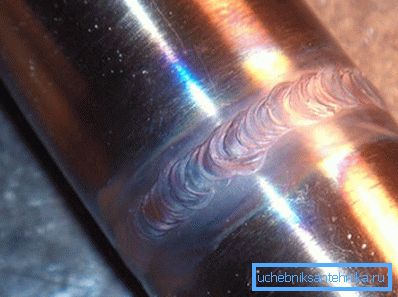

Kako spojiti metalne cevi zavarivanjem ili lemljenjem
  1. Nemojte nanositi mehaničku silu nakon punjenja spoja, dajući mu vrijeme da se ohladi.
  2. Uklonite ostatak leme i fluks iz jedinjenja s mokrom krhotinom nakon što se potpuno ohladi.
  3. Isperite sistem toplom vodom, inače će tečnost katalizirati razvoj korozije. Dakle, njeno prisustvo na unutrašnjim površinama je nepoželjno.

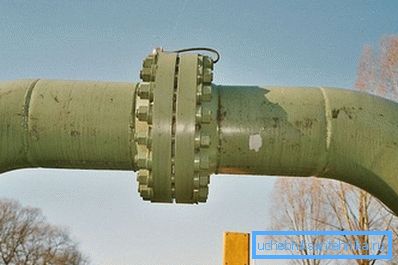

Navojna veza čeličnih cevi sa prirubnicama

Fitingi

Priključni elementi sistema bez lemljenja moguće je uz pomoć fitinga, koji se po svojoj svrhu kombinuju u dve grupe:

  • ravne linije - za povezivanje dijelova istog prečnika;
  • prelazni - za povezivanje delova različitih prečnika.

Fitingi se izrađuju za čitav raspon prečnika proizvoda. Njihova cena može se razlikovati u zavisnosti od odredišta.

U zavisnosti od konfiguracije i izvršenih funkcija, razlikuju se sljedeće vrste fitinga:

Kvačilo
  1. Izrađen je od istog materijala kao cev.
  2. Koristi se kako za povezivanje segmenata sa istim prečnikom, tako i za spajanje delova različitih prečnika.
  3. Koristi se u slučaju kada vam ne treba promjeniti pravac cjevovoda.
Square Dizajniran da promeni pravac sistema za 30?, 45? ili 90?.
Tee Koriste se za artikulaciju tri segmenta, smeštenih relativno jedni na druge pod uglom od 45 °? ili 90?.
Cross Koristi se za povezivanje četiri cevne duzine.
Adapter Druga imena su sgon ili bradavica. Služi za povezivanje proizvoda iz različitih materijala i prečnika koristeći različite metode.
Cap Poklopac za zaptivanje kraja cevi.
Ugradnja Dizajniran za parenje sa fleksibilnim crevom.

Evo nekih načina rada sa priključcima:

  • lemljenjem, kada se limar deponuje na spoju fitinga. U njega se ubacuje cev koja se pretvara u fluks, a zatim se zagrevaju dok se lemljenje ne otopi i ne napuni prazninu;
  • pomoću samo-napravljenih navoja, kada postoje odgovarajući unutrašnji i spoljašnji navoji na krajevima delova koji se spoje;
  • cvijetni (kompresioni) pareni elementi različitih prečnika. Cev je pričvršćena za pričvršćivanje pomoću prstenastog zaptivača i gornjem dijeljenom ili ne-odvojivom prstenu. Konvencionalni alati su pogodni za presovanje;
  • fiting sa presom, sastoji se od tela i rukava. Montira se uz pomoć specijalnih klešta za štampu;
  • samoblokirajuća oprema, čiji princip se zasniva na dva prstena, od kojih je jedna opremljena zubima. Kada se pritisne posebnim ključem, zubi se pritiskaju u drugi prsten, obezbeđujući pouzdanu artikulaciju. On se uklanja tako lako kao što se nosi.

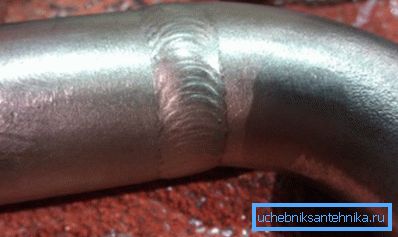

Povezivanje aluminijumskih cevi zavarivanjem

Metode povezivanja dijelova cijevi željeza

Stezanje seta obezbeđuje gumena zaptivka instalirana u utičnicu.

Za povezivanje cijevi od livenog gvožđa koriste se slični bakarni lijevani fitingi:

  • spojnice;
  • kolena;
  • laktovi;
  • tees;
  • krstovi;
  • povezivanje prirubnica;
  • stubovi

Postoje takve vrste spojnica:

Povezivanje Cilindar sa reznim unutrašnjim navojem, koristi se za ugradnju dva dela cevi sa istim segmentom.
Prelazni Ima izgled stepenog cilindra, opremljen sa navojnim krajevima - koristi se za spajanje cevi različitih prečnika.
Knob Cilindrični deo sa navojem na unutrašnjoj i spoljašnjoj površini služi kao priključni element u sistemima grejanja.

Savet: Imajte na umu da na krajevima postoje i spojnice sa prirubnicama ili utičnicama koje vam omogućavaju da instalirate sistem cevovoda iz delova napravljenih od različitih materijala.

Livenje cijevi od livenog gvožđa u krivinama cjevovoda vrši se pomoću krivina sa različitim uglovima nagiba od 10 ° do 90 °.

Dostupne su u dve verzije:

  • na krajevima unutrašnjeg navoja;
  • Sa jednog kraja spoljašnji navoj, a sa druge - unutrašnji.

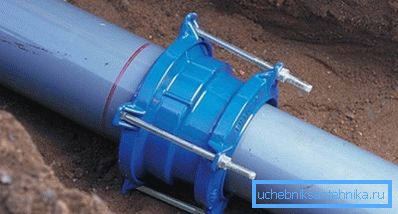

Korišćenje spojnice za priključak cjevovoda od svinjskog gvožđa

Povezujemo cevi na granama

Ako je potrebno spojiti tri dužine cijevi, koriste se dvije vrste čepova sa unutrašnjim navojem: tri kraća sa istim presekom ili dva kraja sa istim presekom, a treća - sa manjim prečnikom.

  1. Krajevi velikih prečnika imaju opremu sa prirubnicama i utičnicama u različitim kombinacijama.
  2. Priključivanje četiri segmenta se vrši sa unakrsnim komadima sa priključcima ili prirubnicama na krajevima.
  3. Čep od livenog gvožđa je u obliku cilindra, sa jednim krajom zapečaćen. Postoje i kape u obliku šesterokutova, sa prirubnicama i rebrima za jednostavnu ugradnju.
Prirubnica prirubnica za cevi velikog prečnika
  1. Pričvršćivanje prirubnica za cijevi od livenog gvožđa napravljeno je od nodularnog gvožđa sa zaštitnim anti-korozionim epoksidnim premazom.
  2. Zategnutost obezbeđuje elastična polimerna zaptivka. Montira se stiskanjem kompresijskog prstena.

Ugradnja cijevi od lijevanog željeza u slučaju kada se sekundarna cijev uvlači iz glavnog cjevovoda vrši se pomoću sedla. Zatim su obujmice pričvršćene stezaljke, ventili ili sekundarni priključak.

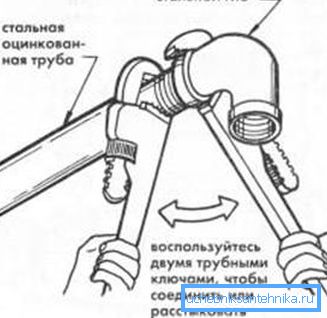

Povezivanje čeličnih cevi sa navojem pomoću ugla

Zaključak

Članak detaljno opisuje moguće načine povezivanja metalnih cijevi, posebno bakra i lijevog željeza, jedni s drugima. Svaka metoda ima svoje karakteristike, stoga se koristi u određenim slučajevima (pogledati i članak Electrowelded Pipe: tehnički parametri i opseg).
