Kabel za zagrijavanje cevi: instalacija i radne funkcije

U ovom članku ćemo pričati o tome šta je grejni kabl za cevi, koji je njegov uređaj i kako se može koristiti kako bi se izbjeglo zamrzavanje cjevovoda. Uzimajući u obzir klimatske uslove tipične za rad cevovoda u Ruskoj Federaciji, moguće je spriječiti njihovo zamrzavanje i naknadni neuspjeh u hladnoj sezoni, zagrevanjem transportiranog tečnog medija.

Upotreba posebne žice dozvoljava ne samo isključivanje vjerovatnoće stvaranja zaglavljivanja leda i održavanje potrebnih parametara pritiska, već i značajno smanjenje dubine vodovoda.

U foto-dvožičnom provodniku duž kanalizacije

Raznovrsnost grejnog kabla

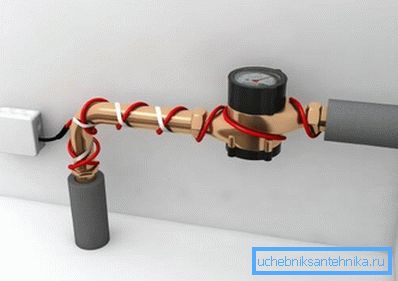

Sistem za zagrevanje domaćinstva

Pravovremeni grejni kabl za cijevi na tržištu predstavlja širok spektar proizvoda stranih i domaćih proizvođača. I zato je toliko važno razumjeti koji proizvod, za koje svrhe je namijenjen i šta treba kupiti, i što je bolje odbiti.

Konvencionalno, predstavljen je cijeli kabl za vodovodne cevi:

  • otporna modifikacija;
  • samodređivanje modifikacije.

Oba tipa grijanja imaju jedinstvene karakteristike koje treba uzeti u obzir prilikom izbora i ugradnje. Razmotrite tehničke i operativne karakteristike obe modifikacije što je više moguće.

Otporan kabel

Otporna shema instalacije kablova

Otporni kabel za grejanje cevi je jedan, obično dva, tanki provodnici u obliku spirale obloženi polimernom izolacijom. Glavna prednost ove opcije je razumna cijena.

Važno: Kabl predstavljen na prodaji ostvaruje se segmentima određene dužine sa odgovarajućim otporom. Zbog toga je neophodno odmah odabrati odgovarajuću veličinu, jer neće biti moguće smanjiti kupljenu žicu na proizvoljnu dužinu.

Jedna žičana veza je napravljena sa obe strane. Snažna modifikacija sa jednog kraja je kratkospojna, a sa druge strane ona je povezana rukama sa izvorom napajanja. Izbor snažne žice je poželjniji, jer mu je potrebno pola koliko u slučaju jednosmernog kabla.

Tehnološki napredna verzija otporne grejne žice je zonski segmentni kabl. Strukturno, sistem je glavni kabl, na kojem se nalaze dve žice sa niskom otpornošću.

Između ovih žica, na određenoj udaljenosti jedan od drugog, povezani su segmenti spiralnih provodnika. Zonska modifikacija žice za grejanje je skuplja od uobičajenog analoga, međutim, takva žica, ako je potrebno, može se rezati u skladu sa odgovarajućom dužinom.

Nedostaci otpornih kablova uključuju mogućnost pregrevanja, verovatnoće hladnih zona, kako na početku tako i na kraju kola.

Među prednostima možemo primetiti takve osobine kao što su:

  • niska cijena;
  • dugoročna konstantna snaga;
  • nula verovatnoća udara struje;
  • lakoća instalacije;
  • pouzdanost i izdržljivost sistema u cjelini;
  • operativna sigurnost.

Samoregulacijski kabal

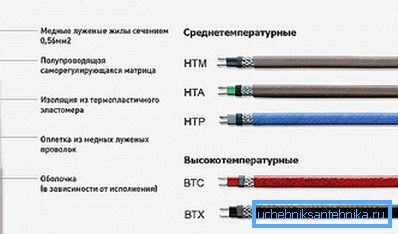

Glavne modifikacije samoregulirajućeg kabla

Samoregulatorni kabl za grejne cijevi sastoji se od dva provodnika zatvorena u zajedničku polimernu ploču. U skladu sa promenama temperature okoline, otpor provodnika, kao rezultat toga, izlaz toplote se automatski reguliše na svakoj tački žice.

Ova vrsta kablova je proizvedena prilagođena određenoj temperaturi, na primer, možete kupiti modifikaciju dizajniranu za temperaturu topljenja leda.

Žice su označene odgovarajućim oznakama, u kojima su označeni indikatori kao što je brojilo po metru na + 10 ° C i snaga na minus temperaturi okoline.

Kablovi ove vrste su ekonomični, pouzdani i sigurni u radu. Žica se može izrezati do željene dužine, što eliminiše otpad materijala tokom instalacije.

Važno: Samoregulativni sistemi grejanja zahtevaju profesionalni pristup instalacijskim radovima. U slučaju neadekvatne ugradnje završne i adapterske rukave, moguć je otkaz celog sistema grejanja.

Otporan rad elektroinstalacije

Ova vrsta ožičenja funkcioniše kao običan električni grejač, pa stoga instalacija i rad uređaja nije posebno teško.

Kao što je već pomenuto, u skladu sa metodom povezivanja na oksidaciono orijentiranje električnog napajanja podeljeno je na jednožilni i dvosmerni:

  1. Jednodelna žica za grejanje - Ovo je jedan provodnik, pokriven izolacijom, zaštićen pletenicom i gornjim slojem polimera, pružajući potreban stepen nepropusnosti.

S obzirom da je kabl povezan sa obe strane, trebalo bi da bude loopiran, tako da su oba kraja locirana na istom mestu na kojem se priključuje. Najracionalniji način instalacije je instalacija sa obe strane cevi.

Jednostruke otporne ožičenje može se postaviti samo spolja i postoji niz dobrih razloga za ovo:

  • Postavljanje jednostrukog kabla u šupljinu cijevi će imati dvostruko jačinu zvuka, što će vjerovatno dovesti do smanjenja pritiska vode i naknadnih blokada;
  • Unutrašnji aranžman će najverovatnije pretvoriti u prepletanje žice, što će, najverovatnije, dovesti do njegovog pregrijavanja i naknadnog neuspjeha.
  1. Predgrevanje cevi dvostrukim jezgrom je efikasnije i lakše.. Grejanje se vrši na dve vene, pa stoga nije potrebno postaviti petlju.

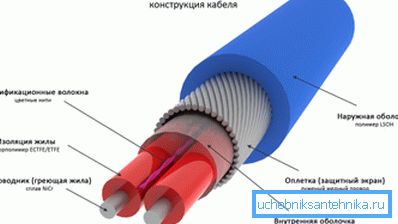

Struktura snažnog otpornog toplotnog kabla

Ova prednost omogućava postavljanje ožičenja sa istim uspjehom i izvan i unutar cijevi. Zbog činjenice da su žice spojene zajedno u jednoj pletenici, lokacija ožičenja unutar cijevi neće utjecati na pritisak i neće dovesti do začepljenja.

Uputstva za instalaciju dvožilnog kabla za grejanje uključuju ubacivanje cevi u cev. Korpus se koristi za ubacivanje otpornog kabla prema unutra. Da voda koja prolazi kroz cevi ne izlazi napolje, na ovom izlazu se postavlja specijalna hermetička spojnica.

Zaključak

Sada znate šta je ožičenje za zagrevanje cjevovoda. Vođeni gore navedenim informacijama, možete zaštititi cevovod od zamrzavanja i osigurati maksimalnu efikasnost njenog rada.

Više korisnih informacija o grejnim cevima možete pronaći pomoću kabla tako što ćete gledati video u ovom članku.
