Instaliramo cevi propilena: princip rada

Početkom XXI veka, zahvaljujući brojnim tehničko-tehnološkim prednostima, propilenske cevi za grejanje, kao i hladno i toplo vodosnabdevanje, postale su veoma popularne. Industrija proizvodi nekoliko vrsta takvih materijala, koji se uglavnom razlikuju u svojoj sposobnosti da se u stalnom modu izdrže jedna ili druga temperatura vode.

Ispod ćemo razaznati ove razlike, saznati pravila uređivanja, a takođe vidjeti i tematsku demonstraciju videa u ovom članku.

Montaža cevi za propilen za vodosnabdevanje

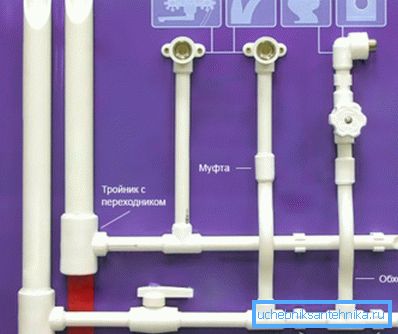

Polipropilenski vodovod i grijanje

Napomena Treba napomenuti da su tzv. Propilenske cijevi napravljene od polipropilena i često se upućuju u dokumentaciju pomoću ruske skraćenice PP ili engleskog PPR-a.

Sorte materijala

Tip cevi Svrha Maksimalna temperatura u kontinualnom režimu Nominalni pritisak (atm / MPa)
PN10 Hladna voda 20 ° C (kratko 45 ° C) 10.2 / 1.0
PN16 Hladna voda 40 ° C (kratko 65 ° C) 16.3 / 1.6
PN20 Hladna i topla voda, grejanje 80 ° C (kratko 100 ° C) 20.4 / 2.0
PN25 Hladna i topla voda, grejanje 95 ° C (kratkotrajno 150 ° C) 25.5 / 2.5

Kratke tehničke karakteristike cevi propilena

PPR različite boje
  • Pre svega, treba zapamtiti da cevi od propilena mogu biti različitih odeljaka, u rasponu od 20 mm do 125 mm - ova cifra, odnosno, utiče na unutrašnji prečnik, tako da se uvek mogu odabrati u zavisnosti od potrebe za prolaznošću. Pored toga, proizvodi se distribuiraju prema temperaturnom režimu, što se vidi iz tabele iznad, a glavni limitirajući faktor ovde nije toliko debljina zidova kao ojačavajućeg sloja aluminijumske folije ili fiberglasa.

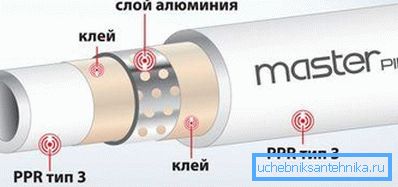

PPR RN25 - ojačanje aluminijumske folije
  • Zid propilena može biti čvrsta, ali se može ojačati, samo druga opcija se može izvršiti na različite načine. To jest, folija može biti usred sloja, kao što je obično slučaj sa RN20, ali može biti bliže površini, kao što to radi RN. U tom slučaju razlika nije samo mogućna temperatura i pritisak, već i maloprodajna cijena proizvoda - RN25 uvek vredi više.

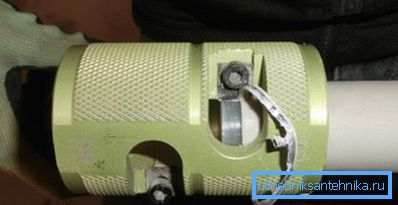

Čišćenje brisača PPR RN25
  • Po pravilu, RN25 je donekle deblji od RN10, RN16 i RN20 i kada kraj PPR ulazi u toplu mlaznicu električnog lemiličnog lemila, sloj aluminijumske folije je izložen - njegov prečnik se poklapa sa unutrašnjim prečnikom mlaznice. Međutim, prilikom priključivanja, instrukcija zahteva adheziju sa homogenim materijalima, tj. Sa PP, zbog toga se folija mora očistiti, a sa nožem je teško postići. Za takav oticanje cevi se koristi poseban brijač potrebnog prečnika, koji uklanja i gornji sloj polipropilena i aluminijumske folije, nakon čega možete započeti zavarivanje.

Zavarivanje polipropilena

Napomena Uglavnom, sami odlučujete šta treba koristiti za sistem vodosnabdijevanja - propilenske ili metalne plastične cijevi - njihove tehničke karakteristike su približno iste. Ipak, metalna plastika ima značajnu slabu tačku - to su metalni elementi za cijevi, koji, kao i bilo koji metali, imaju mnogo manji radni izvor od bilo kog od polimera.

Lemljenje Eral ER-01 (LUX)

Prvo, potreban vam je lemilica za rad, a ako radite vodovod ili grejanje sopstvenim rukama u vašem stanu (kuća), onda snaga alata nije bitna za vas - čak i najslabiji uređaj će zagrejati do 300 ° C, a potrebno vam je samo 270 -280? C.

Postoje tri vrste lemilica za lemljenje - xiphoid, kao na gornjoj fotografiji, molotochiiform i spiralni - za prva dva tipa, koriste se par mlaznice, a za štap - neuparene, ali to uopće ne utiče na tehnologiju procesa zavarivanja.

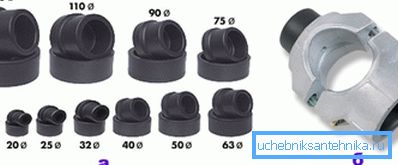

Dizne: a) parne prostorije; b) nepostojanje

PPR savjeti za zavarivanje su napravljeni od aluminijumske legure (ukoliko se ne uzme u obzir zlato i srebro, onda se AL može nazvati najpropusnijim metalom na Zemlji), ali se takođe mogu premazati Teflonom. Sa ovakvim premazom, cevi i fitingi od propilena se ne drže vrućeg metala, zbog čega je postupak zavarivanja lakši, a broj neprijatnih mirisa značajno se smanjuje.

PPR fitingi i ventili

Docking se pojavljuje pomoću fitinga, koji su spojnice, uglovi od 32?, 45? i 90?, teze, redukcije, konture (kratke lučne cijevi za kompenzaciju raskrsnica), smanjenja i utikača.

Postoje i navojni elementi (za prelazak na metal) i kuglasti ventili od PP-a, koji su mnogo profitabilniji od mesinga i, s druge strane, siluminozni, jer se vijek trajanja polipropilena ne upoređuje sa metalom - veći je na nekoliko reda magnitude.

Odsek cevi (mm) Dubina zavarivanja (mm) Vrijeme grejanja Vreme hlađenja
20 Od 14 do 17 5-6 2-3
25 15 do 19 6-7 3-4
32 16 do 22 8-9 4-5
40 Od 18 do 24 12-13 5-6
50 Od 20 do 27 18-19 6-7
63 24 do 30 24-25 7-8
75 26 do 32 30-31 8-9
90 29 do 35 40-41 9-10

Tabela parametara polipropilenskog zavarivanja

Da bi se cevi za propilene pouzdano povezale, veoma je važno da prilikom rada na lemljenju posmatraju parametre navedene u gornjoj tabeli. Na primjer, za najčešći poprečni presjek od 20 mm, cijev treba postaviti 14-17 mm u fiksiranje, držati ga 5-6 sekundi u vrućoj mlaznici, a nakon 2-3 minuta za priključivanje.

Ako je kraj dublje u fioku, to će se izravnati, a to ne samo da smanji propusnost, već i da stvori gluh džem, tj. Dovesti ceo cevovod iz redova (na donjoj slici, fragment br. 4 prikazuje dio pravilnog lemljenja).

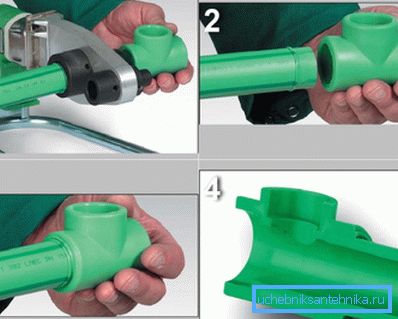

Fragmenti zavarivanja

Da zavarite cevi propilena, potrebno je zagrijavati lemilicu tako što ćete podesiti temperaturu na termostatu na 280 ° C (pod pretpostavkom da temperatura u prostoriji nije niža od sobne temperature) i ubacite cijev i pričvrstite u vruću mlaznicu. Nakon što je kraj dostigao željenu dubinu, držite PPR u vrućoj mlaznici u vremenu navedenom u tabeli i naglo oslobodite. Zatim povežite dva fragmenta i ponovo održavajte dodeljeno vreme.

Bolje zalijepite u blokovima

Za lakše instalacije, ožičenje se najbolje vrši u blokovima, na primjer, sakupljate područje u hladnoj vodi, od kotla do, odmah se uvlačenjem u toalet, vodomera, mašine za pranje i umivaonike. Ova opcija je mnogo lakša nego da zavarite prugu jedan fragment na zidu.

Zaključak

Pre zavarivanja treba obratiti pažnju na cijevi za propilen i fitinge su suve i razmaščene - ako je potrebno, obrišite. Svi pričvršćivači su pričvršćeni za metalne nosače ili plastične kleme, ali takođe možete utopiti cevi u prethodno napravljene žlebove, a zatim na gips.
