Instalacija kanalizacije - poboljšava poboljšanje kuće

Udobnost u kući je nemoguća bez organizovanja snabdevanja toplom i hladnom vodom, drenažom i stabilnom temperaturom u bilo koje doba godine. Montaža otpadnih voda i vodosnabdevanja je veoma važan zadatak, međutim, svaki pažljivi vlasnik može to da reši.

vodosnabzhenie-kanalizaciya-i-otoplenie-osnovnye-sostavlyayushhie-komfortnogo-zhilya

Spisak regulatornih dokumenata

Moguće je nazvati više od 10 standarda u kojima se, na jedan ili drugi način, pominju kanalizacioni sistemi ili organizacija vodosnabdevanja.

Međutim, ako planirate sve radove bez pomoći stručnjaka, onda morate obratiti pažnju na sljedeće dokumente:

  • SNiP 2.04.01-85 * - sadrži informacije o kanalizaciji, toploj i hladnoj vodi. U dizajnu se može smatrati "referentnom knjigom", standard ne sadrži pravila za instaliranje kanalizacije, već opšti uslovi za sistem;
  • SNiP 3.05.01-85 - sadrži i informacije korisne za projektovanje i ugradnju vodovoda i grijanja u stanu. Navedeni su zahtevi lokacije konvektora u kući, potrebnih padova cevovoda na pristupu uređaju za grejanje itd.
  • SNiP 41-01-2003 - korisno samo kod dizajniranja grejanja, ventilacije u stanu. Informacije će biti korisnije u fazi projektovanja grejnog kruga;

Što se tiče opštih uslova za kanalizaciju, vodovod i grijanje, mogu se formulisati na sledeći način:

  • čvrstoća zglobova;
  • minimalni broj obrta cjevovoda;
  • nagib cjevovoda (kanalizacija) treba odabrati u skladu sa prečnikom;

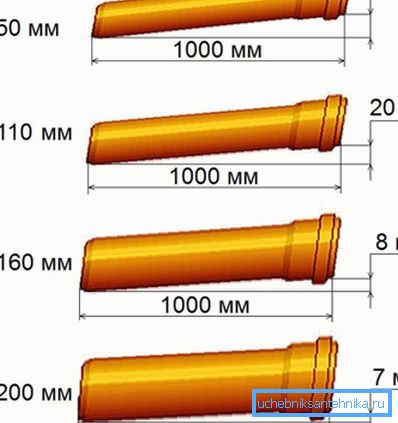

Preporučene vrednosti nagiba u zavisnosti od prečnika
  • izbor cevi mora uzeti u obzir prirodu toka tečnosti, jer se voda snabdeva pod pritiskom;
  • u slučaju grejanja i snabdevanja toplom vodom, potrebno je uzeti u obzir produženo izlaganje visokim temperaturama.

Koji materijal treba izabrati

Izdržljivost i učestalost održavanja sistema odvodnjavanja ili snabdevanja vodom zavise, između ostalog, od toga kako je izabran materijal za cevovod.

Cevi za kanalizaciju

Uvođenje kanalizacionih sistema značajno se olakšava prilikom korišćenja plastičnih cevi (PVC ili polipropilen). Cijevi od polipropilena se manje često koriste za organizaciju drenaže, uglavnom zbog činjenice da su plastičnije.

Kanalizacija radi u režimu slobodnog protoka, tako da je potrebno samo da odredite prečnik na različitim lokacijama. Plastične cevi za kanalizaciju se razlikuju pored prečnika debljine zida. Ako je opterećenje malo (opterećenje na domaćem kanalizacionom cjevovodu je skoro nula), možete se zaustaviti na debljini zida od 3,2 mm.

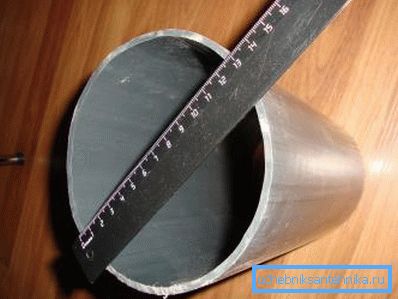

Za kanalizaciju je pogodna debljina zida od 3,2 mm.

Ali za vodovod na otvorenom sve zavisi od dubine cjevovoda. Ako je postavljena u zaštitnu kutiju, onda se debljina može uzeti kao minimalna. U suprotnom, bolje je izabrati cevi sa debljim zidom, iako su njihovi troškovi nešto veći. Osnovna pravila za ugradnju plastičnih kanalizacionih sistema su navedena u nastavku.

Cijevi za snabdevanje vodom i grijanje

Najstrožiji zahtevi se postavljaju na sistem grejanja i toplu vodu. Na kraju krajeva, materijal cevi mora osigurati stezanje uz dugotrajno izlaganje visokoj temperaturi (temperatura rashladnog sredstva dostiže 95 ° C) i pritisak.

Obratite pažnju! Plin od polipropilena karakteriše visoka plastičnost u poređenju sa kanalizacionim kanalima od PVC-a. Zbog toga je zabranjena čvrsta fiksacija, inače se cevovod može deformirati kada se napaja tople vode.

I ovde ima prednost polipropilen. To su cevi iz ovog materijala koji se koriste za napajanje vode (hladnoće i vruće), kao i dovod hladnjaka do radijatora.

Moguće je utvrditi da li je cjevovod pogodan za ugradnju vodovoda ručno.

U zavisnosti od obeležavanja cevi može se primijeniti:

  • za hladnu vodu - PN broj označava maksimalni radni pritisak (u ovom slučaju - 1 MPa ili 10,2 kg / cm2). Temperatura vode ne bi trebalo da prelazi 20? S;
  • za snabdevanje i hladne i tople vode - PN Maksimalna temperatura vode ne bi trebalo da bude veća od 60 ° C. Rijetko se koristi, cijena je nešto veća od PN10;
  • za snabdevanje toplom i hladnom vodom - PN20 (pritisak do 20,1 kg / cm2), gornja granica temperature tečnosti je 80? Naravno, niko ne brine da koristi takve cevi za snabdevanje hladnom vodom;
  • da isporučuje rashladno sredstvo radiatorima, takve cevi su ojačane aluminijumskom folijom. Dozvoljeni pritisak - 25,49 kg / cm2, a temperatura vode može da dostigne 95? S.
Polipropilenska cev, ojačana aluminijumskom folijom

Tehnologija montaže

Projektovanje sistema vodosnabdevanja, kanalizacije i grejanja su međusobno povezana pitanja, pa je preporučljivo završiti sa projektom pre početka rada. Ovo će omogućiti postavljanje cjevovoda duž optimalne "rute" i izbjegavanje nepoželjnih raskrsnica. Instalacija vodovodnih sistema za grejanje otpadnih voda počinje tek nakon što je planiran.

Najbolje se može nazvati dizajn u specijalizovanim programima. Cevovod za snabdevanje toplom i hladnom vodom je obojen plavom bojom i crvenom bojom, pogodno je optimizirati rutu.

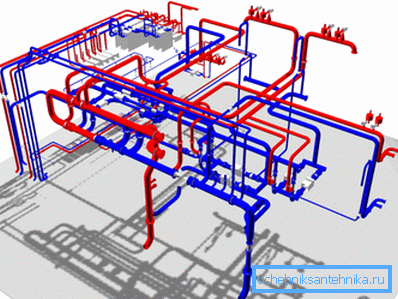

Pri dizajniranju posebnih programa, šema je vrlo vizuelna.

Ručno planirati više pogodno za grafički papir.

Uputstva za planiranje su sledeća:

  • prvo, skala pokazuje izgled poda (kuće);
  • označava položaj vodova i radijatora;
  • nakon toga, na planu, vodovodni uređaji moraju biti povezani cevovoda do postolja (za ispuštanje otpadnih voda);
  • Takođe treba da donesu hladnu i toplu vodu.

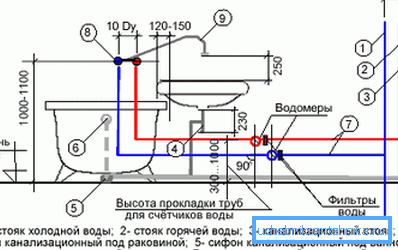

Dijagram ožičenja kuće

Ovakav plan će vam omogućiti da tačno izračunate potreban broj cijevi i fitinga.

Postupak instalacije kanalizacije

Sistem kanalizacije je podeljen na 2 podsistema - interni i eksterni (odnosi se samo na privatne kuće).

Generalno, instalacija plastične kanalizacije vrši se u sledećem nizu:

  • u slučaju autonomne kanalizacije, prva septička jama je instalirana;
  • zatim, iz septičke jame, cevi se postavljaju u rov do osnove kuće;

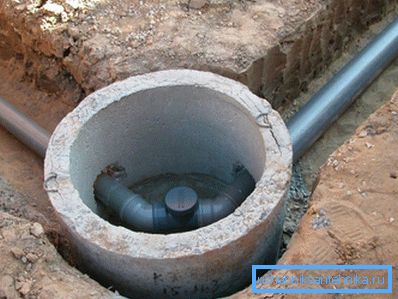

Na slici - vanjski kanal za kanalizaciju.
  • nakon toga započinje ugradnja unutrašnjeg cevovoda;
  • u betonskim zidovima i plafonima, rupice se pripremaju unapred, a ugradnja kanalizacionog sistema u unutrašnjost počinje instalacijom postolja i njegovog povezivanja sa izlazom;
  • nakon toga ostaje samo da se sprovede ožičenje i povezuju sanitarnu opremu sa sistemom za odvodnjavanje.

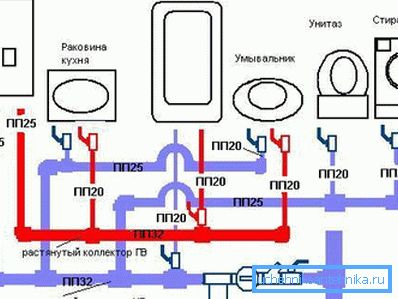

Šema vodovoda

Instalacija vodovodnih sistema

Što se tiče izvora vode, to može biti ili centralizovani vodovodni sistem, ili bilo koji prirodni izvor, na primer, rezervoar ili bunar. Naravno, u drugom slučaju situacija će biti komplikovana činjenicom da će voda morati da se podigne do željene visine i da obezbedi rezervu u slučaju nestanka struje.

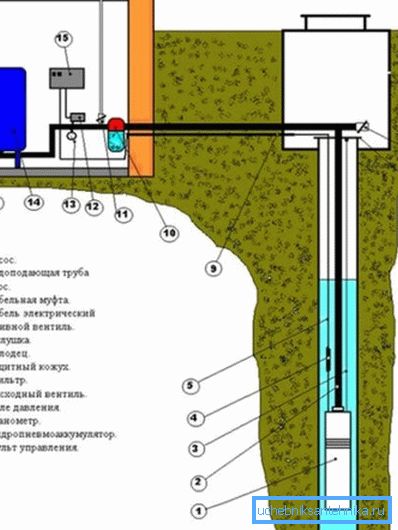

Šema vodosnabdevanja od bunara do kuće

Kada organizujete sistem vodosnabdevanja u gradskom stanu, sve je mnogo jednostavnije, dovoljno je povezati neophodne vodovodne instalacije sa riserom. Montaža vodovodnih i kanalizacionih sistema nije sasvim drugačija, glavne subtilnosti tehnologije leže u pravilnom povezivanju cevi od polipropilena.

Ako se metalne i PVC cevi najčešće povezuju zvonom u obliku zvona i zapečaćene vodonepropusnom zaptivkom, onda u slučaju polipropilenskih cevi to nije dovoljno. Da bi se postigla potrebna zategnutost, koristi se tehnologija zavarivanja, dok se krajevi cevi pod dejstvom visokih temperatura ublažavaju i postaju jednodelni nakon priključka.

Pravilno povezivanje cevi od polipropilena

Obratite pažnju! Prilikom postavljanja spoljnog dela vodovoda, posebno je važno uzeti u obzir dubinu penetracije mraza. Bolje je provoditi vrijeme i dodatno zagrejati cijevi nego da eliminišemo jesen u zimu.

Instalacija grejnog sistema

Instalacija kanalizacije za grejanje - ključ za udoban život u kući. Ali grejanje koje igra ključnu ulogu u formiranju mikroklime.

Ovaj element poboljšanja u kući se može smatrati najtežim i dugotrajnijim, a poteškoće mogu nastati u fazi planiranja. Neophodno je odrediti potrebnu snagu kola, uzimajući u obzir vrstu rashladne tečnosti, njegovu temperaturu, broj spratova i veličinu sobe. Već na osnovu ove kalkulacije izabrana je odgovarajuća pumpa za ekspanziju.

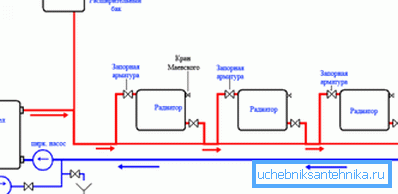

Na dijagramu su prikazani glavni elementi kruga grijanja

Naftovod mora izdržati konstantno dovoljno visok pritisak i temperaturu od 90-95 ° C. Ako, na primer, u sistemu za odvodnjavanje, dovoljno je samo povezati cijevi zajedno, a onda u grejnom krugu morate stalno pratiti pritisak (što znači da će vam trebati manometar) i biti u mogućnosti isprazniti višak vode (ekspanzioni rezervoar).

Druga razlika može se nazvati kretanjem tečnosti za hlađenje. Ako se kanalizacijski sistem jednostavno ispušta u septični rezervoar, a vodovodni sistem isporučuje vodu potrošaču, u sistemu grejanja hladnjak kruži oko kola. To jest, topla tečnost se isporučuje radiatoru i hladna tečnost se isprazni.

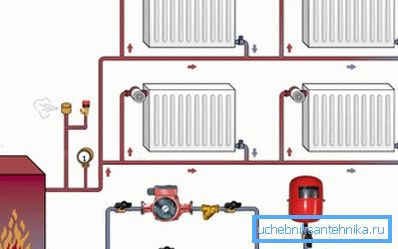

Dijagram pokazuje cirkulaciju vode u krugu grejanja

Sumirajući

Instalacija kanalizacije, kao i snabdevanje vodom i grejanje - od vitalnog je značaja u svakom domu. Ovi sistemi su dizajnirani i instalirani istovremeno, pružajući udobnost u svakom vremenu. Važno je da će čak i početni graditelj moći da se nosi sa ovim zadatkom.

Video u ovom članku se fokusira na sve sisteme navedene u članku.
