Instalacija bakarnih cijevi: metoda izvršenja i stvarna

U ovom članku ćemo opisati kako se možda zahteva postavljanje bakarnih cevi sopstvenim rukama i koji alati za ove svrhe. Uprkos činjenici da su komponente od obojenih metala malo u potrazi za izgradnjom vodovodnih i grejnih sistema, tema ne prestaje da bude relevantna, jer se bakarne cevi srednjeg i malog prečnika koriste u različitim poljima.

Odmah smo primetili da se instalacija bakra značajno razlikuje od rada sa drugim vrstama metalnih cijevi. Ali prije ugradnje bakarnih cevi, reći ćemo vam o glavnim prednostima i manama ovog materijala.

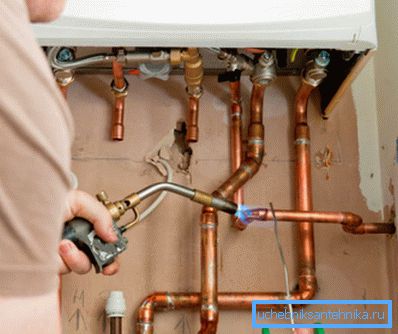

Priključenje sistema grejanja na kotao

Ključne karakteristike

Na fotografiji - bakarne cevi

Mnogi su videli zabavno naučno iskustvo koristeći bakarnu cijev i neodimijum magnet. Ispostavlja se da su fokusi, gde se magnet u bakarnoj cevi pomera polako, nije jedina prednost proizvoda napravljenih od takvog obojenog metala.

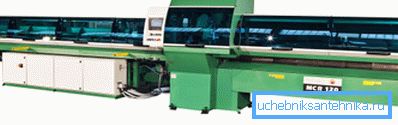

Valjaonica - savremena oprema za proizvodnju bakarne cevi

Među prednostima ovog iznajmljivanja, primećujemo sljedeće:

  • otpornost na obojene metale u oksidativne procese;
  • jednostavnost obrade zahvaljujući mekosti metala;
  • lakoća instalacije usled različitih metoda montaže cevovoda;
  • ekološka sigurnost i nulti uticaj bakra na karakteristike transportiranog medija;
  • atraktivan izgled, a samim tim i mogućnost upotrebe u većini modernih i klasičnih enterijera.

Međutim, postoji jedan veliki nedostatak zbog čega bakarni cjevovodi nisu rasprostranjeni - ovo je visoka cena.

Osnovne metode instalacije bakarnih cjevovoda

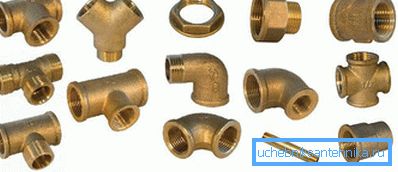

Navojne armature

Metode instalacije sistema grijanja ili vodovoda određuju se karakteristikama upotrebljenih cijevi.

Bakar je mekani metal, i stoga su tradicionalni načini spajanja sa navojem relevantni samo za proizvode debelih zidova.

Ali pošto većina kupaca, zbog uštede novca, stiče tačno zupčane valjanih proizvoda od obojenih metala, fokusiramo se na metode instalacije kao što su:

  • zavarivanje lemljenjem;
  • priključak pomoću presa;
  • spore sa okovratnicama.

Razmotrite svaku metodu detaljnije.

Lameliranje acetilenske baklje

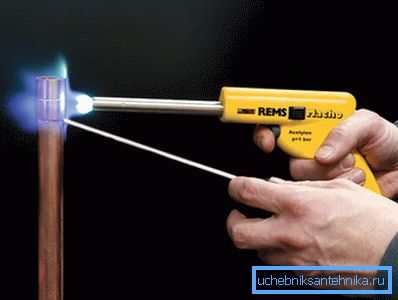

Primjer kako se ljepilo nanosi na bakarne cijevi.

Lemljenje se može postići korišćenjem specijalnih priključaka bez navoja. Pored toga, moguće je lemljenje pomoću samo-napravljene utičnice. U ovom slučaju za bakarne cevi koristi se specijalni ekspander cevi.

Proširenje cevi je ručni alat, radni deo koji se ubacuje u rupu cevi. Skrolovanjem ručke oko svoje ose, zidovi se raširiju, a presek dobija veći prečnik bez ugrožavanja integriteta zida.

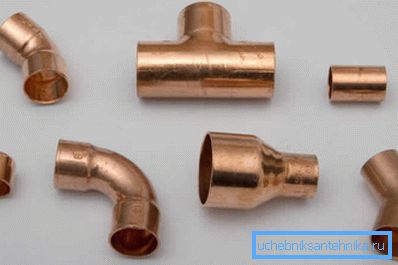

Fitingi za lemljenje

Instrukcija zavarivanja je sledeća:

  • koristeći poseban sekač, isecite cev do željene veličine;
  • zatim koristite rezervoar za bakarne cevi i uklonite spoljnu i unutrašnju fazu sa kraja;
  • nakon toga očistimo ivicu pripremljenog proizvoda pomoću finog zrnastog emery papira ili ljepljive trake;
  • dalje, na isti način očistimo unutrašnju površinu fitinga;
  • goli kraj cevi i unutrašnja površina fuge su prekriveni slojem fluksa ili specijalnom pastom;
  • povežite sve komponente zajedno i učvrstite se u teglu;
  • bacamo acetilensku baklju i zagrejamo zglob, postepeno ga prosledimo duž spojnice tvrdim lemljenjem;
  • nakon što se metali zagrejali, brisemo višak lemljenja s krumpirom;
  • nakon potpunog hlađenja, rezultujuća jedinica je spremna za rad.

Uputstvo za lemljenje pomoću ekspandera cevi je ista i može se primeniti kada je potrebno izgraditi cijev bez upotrebe priključnog pribora.

Važno: Za veću atraktivnost zavarenog zgloba, područje lemljenja može se brušiti fino zrnastim emery papirom. Boja metala u području gde je brušenje izvršeno biće malo lakše, ali će vremenom zatamniti.

Povezivanje Collet

Primjer ugradnje pomoću fasadnih okova

Ekspanzer za bakarne cevi se može koristiti ne samo kada se spajaju lemljenje, već i kada se vrši povezivanje kolutova.

Razmotrite sledeće: kako izvršiti ovu vrstu instalacije:

  • Za početak, pripremamo kolut za bakarne cevi i posebne armature. Uverite se da su obrađene komponente takođe napravljene od bakra ili od legura koje sadrže ovaj obojeni metal.
  • U sledećem koraku stavljamo maticu i zaptivni prsten na cev.
  • Zatim se prošireni rez se proširuje i ugrađujemo uložak u njega, nakon što budimo sigurni da na njoj postoje dva gumena prstena, čime se obezbeđuje čvrstoća priključka.
  • Nakon toga možete zategnuti navrtku.

Primena za presovanje presovanja

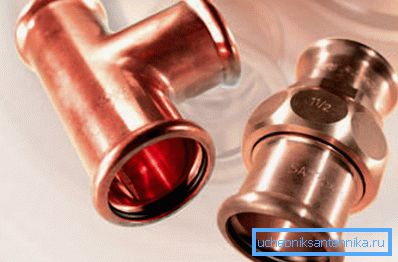

Visokotlačne bakarne legure

Važno: Ako nameravate da koristite posebnu mašinu za presovanje, za montiranje bakarnih cijevi će vam biti potreban poseban alat za presovanje.

Uputstvo za montažu sklopova je u mnogim aspektima slično upotrebi fasadnih okova, ali postoje neke razlike. Prije svega, ne koristi se obujmica sa zaptivnim prstenom i maticom za zatvaranje, ali sličan proizvod, opremljen mekom rukavom, koji crijeva cijevi oko cijelog obima, čime se formira neosjetljiva jaka veza.

Pričvrsna presa za presovanje

Instalacija je sledeća:

  • cev pod pravim uglom seče sa posebnim prunerom;
  • unutrašnja i spoljašnja fasada se uklanja sa poprečnog preseka;
  • pripremljena rupa se rasula;
  • proizvod se stavlja na dršku montaže sve do kraja;
  • Dalje, uz pomoć specijalnih klemova, cela struktura je fiksna.

Važno: Kao što je već pomenuto, sklop se ne može odvojiti, stoga, pre nego što instalirate fiting, morate se uveriti da su sve dimenzije ispravno izmerene.

Kliješta za prigušivanje uređaja

Štapovi za štampu na tržištu predstavljeni su sa dvije glavne modifikacije:

  • Ručni alati - jednostavni za upotrebu, relativno kompaktni, pouzdani i održivi uređaji. Performanse kruženja zavise od dužine ručica. Što je drška duže, lakše je primeniti mišićni napor i lakše je postići željeni rezultat tokom instalacije.
  • Elektromotorni alat - rad takvih uređaja je mnogo lakši i pogodniji.

Štapovi za štampu, u zavisnosti od modifikacije, mogu se raditi sa jednim prečnikom ili mogu biti univerzalni i imati nekoliko zamjenjivih mlaznica.

Važno: Kada vrše montažne radove, klešta ne samo da pritisnu ivice priključka na površinu cevi, već i da ih pritisnu, formirajuće žlebove koje obezbeđuju maksimalnu zategnutost.

Prilikom izbora krpelja za pojedinačnu upotrebu, potrebno je dati prednost jeftinim, jednostavnim i prikladnim alatima.

Primjena cijevi bendera

Mašina za savijanje cijevi

Kada je reč o alatu za bakarne cevi, neophodno je napomenuti upotrebu cijevi bendera. Nije tajna da vodovodni ili grejni sistem nije uvek pravi. U zavisnosti od karakteristika sistema ili konfiguracije prostora, cev treba da promijeni pravac na jedan ili drugi način.

Da bi se smanjila upotreba fitinga, smer cevi se menja savitljivim. Upotreba specijalno odabrane opreme opravdana je činjenicom da će tanki zidovi savijene cevi biti deformisani ravnomerno i neće se pogubiti.

Cijevi na tržištu mogu biti opremljeni ručnim ili električnim pogonom. Oprema karakteriše jednostavnost uređaja i stoga se može montirati ručno.

Ako cijev bender nije dostupan iz jednog ili drugog razloga, prilikom instalacije vodovoda ili sistema grejanja može se koristiti posebna opruga. U cevi se postavlja opruga odgovarajućeg prečnika, a zatim se postepeno pravi krivina, nakon čega se izvlači opruga. Kruti prstenovi prozora iznutra pucaju sa zidovima bakra i ne dopuštaju da se oklopi formiraju duž unutrašnjeg prečnika pokosa.

Zaključak

U ovom članku pogledali smo upute za samonosnovanje sistema vodovoda i grejanja pomoću komponenti bakra. Pored toga, pregledali smo i osnovne tipove alata koji se mogu koristiti za instalacione poslove.

Postoje li pitanja koja trebaju razjašnjenje? U ovom slučaju, korisnije informacije možete pronaći tako što ćete gledati video u ovom članku.
