Inch cev - konverzija u metrički račun

Za mnoge ljude, metrički, a ne inčni sistem, je poznatiji i poznatiji. Naravno, nije tako teško pretvoriti centimetre u centimetre, ali u slučaju oznaka veličine cevi, postoji puno suptilnosti. Zbog toga mnogi vodoinstalateri otvoreno "plutaju" prilikom izbora i mogu napraviti ozbiljnu grešku.

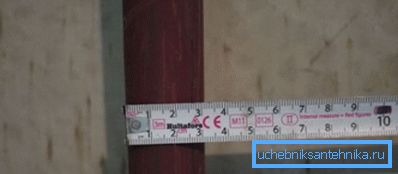

Merni lanac

Šta je cijevni inč?

Najvažniji parametar je unutrašnji prečnik, iako češće kada se odlučite koristiti nominalni prečnik (DN), drugim rečima, veličinu lumena. Bandwidth zavisi od toga.

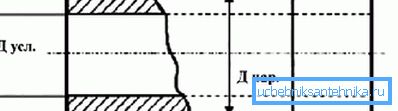

Oznaka glavnih dimenzija

Tipičan inč je 25,4 mm, ali u sanitarnom polju ovo pravilo, na prvi pogled, ne funkcioniše. Na primjer, spoljašnji prečnik cijevčice u mm je 33,5 mm (vrijednost se daje za VGP cjevovoda). Obična osoba u takvoj situaciji može smatrati da je greška ušla u njegove kalkulacije.

Stvar je u tome da ne morate navigirati spolja, već na DV-u, ali u ovom slučaju ne postoji precizno usklađivanje od 25,4 mm. Prema tome, tačka-inč odgovara DN od 25,0 mm, a što se tiče DV, širenje može biti još veće. Uputstva za rad u građevinarstvu jedva pominju teškoću pretvaranja mjernih jedinica, tako da se lako može pogrešiti.

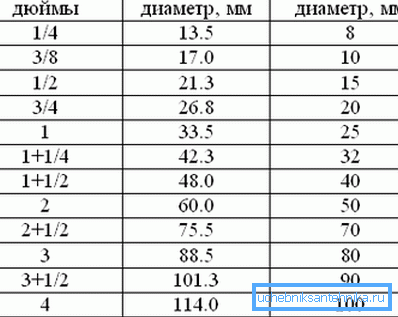

Sumirani podaci za konverziju inča na milimetre

Dakle, za lagan VGP, cev Dvn će biti 27,9 mm, za običnu cijev - 26,4, a za armiranu cev - 25,5, razlog za ovu varijaciju je debljina zida. Ako se u takvoj situaciji osoba fokusira na DN, onda će se najverovatnije zaustaviti u varijanti od 26,8 mm, a ova veličina već odgovara? inča, cijena takve greške može biti značajna.

Obratite pažnju! Čak i naizgled neznačajna greška nadole značajno utiče na kapacitet i pritisak u sistemu. Ovo može negativno uticati na njegovu trajnost.

Veličine cevi iz različitih materijala

Pretvaranje inčastih cevi u metriku je posebno važno kada radite sa različitim materijalima. Na primjer, kada je potrebno spojiti dio metalne i plastične cijevi. U ovom slučaju, potrebno je uzeti u obzir ne samo Dv, već i Dn. U suprotnom, neće biti postignuta nezaštićenost priključka cevi.

Čelične cijevi

Kada radite sa njima, način proizvodnje je takođe važan, a veličina zavisi od toga. Dakle, raspon veličine AIV-a (GOST 3262-75) je veličine od 6 do 150 mm (što znači Du).

Debljina materijala zavisi od verzije

  • u laganom VGP cevovodi, debljina varira u opsegu 1,8 - 4,0 mm. Shodno tome, unutrašnji prečnik inčke će biti 25 mm, a spoljni u ovom primjeru će biti 33,5 mm;
  • Za običnu verziju, zid može imati debljinu od 2,0 - 4,5 mm;
  • ojačana verzija ima još veću debljinu (2,5 - 5,5 mm).

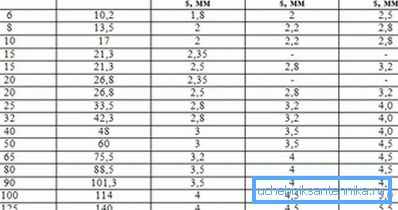

Metričke dimenzije VGP cjevovoda

Moguće je odabrati takve vrste cevovoda kao:

  • Electrowelded (GOST 10704-91). To se razlikuje od VGP-a za nešto manji DN sa jednakim DN-om. Na primjer, dimenzije pola-inčne cijevi će biti jednake: DN - 15 i DN - 20 mm (za VGP ovaj parametar je jednak 21,3 mm);

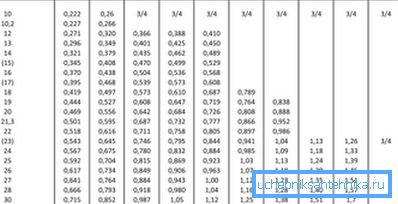

Standardne dimenzije elektroenergetskog cjevovoda
  • Bešavne (toplo valjani proizvodi, GOST 8372-78). U veličini se ne razlikuje od elektrolita, maksimalni prečnik je 1200 mm.

Može se videti da čak i sa malim prečnikom, Dn može biti sasvim drugačiji. U primjeru, čak i pola-inčne cijevi u mm daje razliku u Dn od 1,3 mm kada se uporede AIV i bešavne cjevovode.

Plastični cjevovodi

Prilikom montaže vodovodnih i grejnih sistema sopstvenim rukama često se koristi polipropilen. Glavna poteškoća u ovom slučaju jeste uzimanje u obzir različite debljine zida u zavisnosti od svrhe sistema. (Pogledajte i članak Cevi za vodovod u stanu: karakteristike.)

Na primjer, PN10 se može koristiti za snabdevanje hladnom vodom, a minimalna debljina zida u ovom slučaju iznosi 1,9 mm za Dn 20. Međutim, PN20 i PN25 se također mogu koristiti za napajanje tople vode, pa se debljina zida povećava na 3,4 mm za istu veličinu .

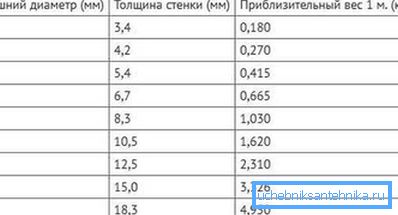

Veličine softvera plinovoda PN25

Prilikom izbora određene veličine, važno je da se ne zbunjuje Du (prosječna vrijednost lumena) i stvarna unutrašnja veličina, koja se razlikuje u zavisnosti od širine zida. Pogodno je da se ova suptilnost uzme u obzir na konkretnom primeru.

Dimenzije inčnih cevi u mm izgledaju ovako: DN - 25 i DN - 32 mm, sada definiramo vrijednost Dva za svaku klasu:

  • za PN10 sa zidom od 3,0, Dvn će biti 26,0 mm;

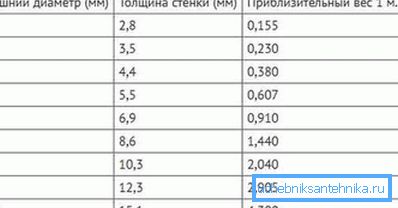

Standardne veličine PN20
  • ali za PN20 Dvn smanjen na 21,2 mm.

Obratite pažnju! Ovakva odstupanja u vrijednostima DW-a u principu nisu posebno važna ako je sistem montiran "od nule" i svi elementi se odmah kupuju. Mnogo je važnije ovo uzeti u obzir kada je neophodno priključiti cevi iz različitih materijala, na primjer, čelik i polipropilen.

Metalna plastika

Poslednjih godina, ovaj materijal je nekako izgubio navijače, ali, uprkos tome, i dalje se koristi. Kao iu slučaju polipropilena, potrebno je da se fokusirate isključivo na spoljni prečnik (DN).

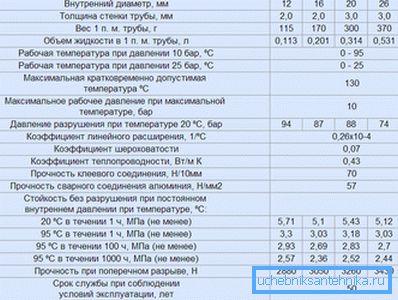

Karakteristike metal-plastične cevi

Na primer, prečnik pola-inčne cevi prema proizvođačima je 16 mm. Da biste utvrdili unutrašnju veličinu, potrebno je znati debljinu zida (u ovom primeru je 2.0 mm), tako da će Dwn biti 12,0 mm.

Bakar

U slučaju bakra, sve je prilično jednostavno, iako je problem sa konverzijom vrednosti, koliko će biti u milimetrima, ostaje popularan.

Setite se da vam treba nekoliko pravila za označavanje:

  • Dimenzije dimenzija cevi se koriste isključivo za određivanje spoljašnjih dimenzija.;

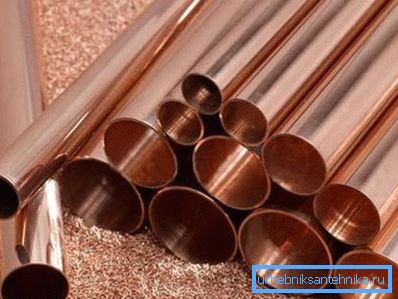

Na fotografiji - bakarna cev različitog prečnika
  • Ako je format snimanja nešto drugačiji, na primer, 14/1 ili 14/12, onda su ove dimenzije već označene u milimetrima.. Prva opcija označava dan i širinu zida, a druga - vrednosti prečnika Više informacija o standardnim veličinama može se naći u GOST 617-2006.

Obratite pažnju! Prilikom povezivanja elemenata iz različitih materijala, malo je verovatno da će biti u stanju da precizno pokupe svoje veličine. Kako bi se osigurala tesna veza, po pravilu se koriste specijalni adapteri, uzimajući u obzir prelaz sa metričkih i inčih dimenzija.

Sumirajući

Postoje navodi da je inčni vod je "specijalna" mjerna jedinica, različita od uobičajenih 25,4 mm. Zapravo, to nije slučaj, a glavna konfuzija proizlazi iz činjenice da ljudi ne znaju u kojim slučajevima je vanjski indikator, iu kojem - Dvn.

Ne dodaje jasnost i koncept Du, koji se malo razlikuje od ekvivalenta ekrana. Primeri prevoda količina datih u članku će omogućiti razumevanje ovog relativno jednostavnog pitanja.

Video u ovom članku pokazuje primjer povezivanja cijevi iz različitih materijala.
