Hrizotilne cementne cijevi: svojstva i primjene

Da koriste krizotilne cementne cijevi u bilo kojem projektu prema GOST 31416-2009, vrlo je korisno i tehnički i ekonomski - oni su prilično izdržljivi (vijek trajanja je oko 25-50 godina), a pored toga 2-3 puta jeftiniji čelik, gvožđe i polimeri. Takve svetle pozitivne kvalitete obezbeđuju se i tehnološke karakteristike same hrizolit cementa i dizajnerskim karakteristikama svih elemenata postavljenog cevovoda. U nastavku ćemo detaljnije pogledati ovo, a pored toga ćemo pokazati na temu videa u ovom članku.

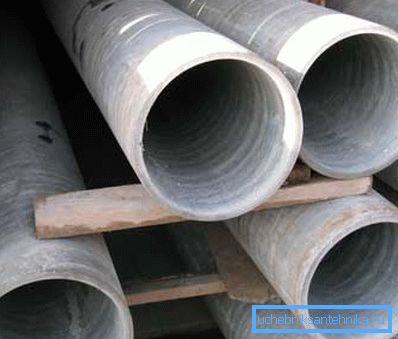

Hrizotilne cementne cijevi

Opšte informacije

Obim

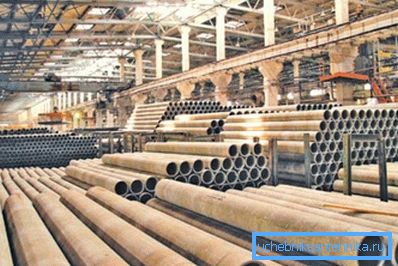

Hrizotilne cementne cijevi u skladištu gotovih proizvoda
  • Sadašnji GOST 31416-2009 uspostavlja i definira opšte zahteve za cijevi pod pritiskom i cijevi i spojnice za sušenje. Materijali slobodnog protoka koriste se za kanalizacione sisteme, za sakupljače različitih sistema odvodnjavanja zemljišta, za ventilacione kanale (izduvne ventilacione sisteme), odvodnjavanje u grejnim mrežama, kao i za polaganje kablova i linija za odvoz smeća.
  • Hrizotilne cementne cevi i spojnice, namenjene visokom pritisku (sa debelim zidovima), koriste se za snabdevanje gradova, gradskih i industrijskih preduzeća i poljoprivrednih kompleksa toplom vodom na temperaturi ne više od 115 ° C, pri čemu radni pritisak nije veći od 1,6 MPa. Oni se takođe koriste za sisteme odvodnjavanja i izduvnih cijevi, odgovarajuću drenažu, komore za otpad i tako dalje.

Tehničke karakteristike

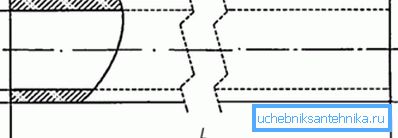

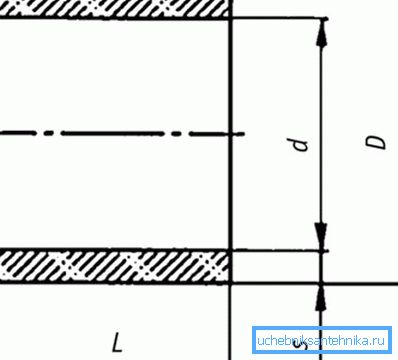

Cijevi cijevi: D - spoljni prečnik; d je unutrašnji prečnik; L je dužina; s - debljina zida
  • Ne zahteva hidroizolaciju, jer apsolutno nije predmet korozije;
  • To nije provodni materijal;
  • Ne zahteva jaku toplotnu izolaciju - toplotna provodljivost hrizolit cementa je samo 0,8 kcal / (m * h * točak) - instrukcija ukazuje da je 60 puta manja od čelika;
  • Kod transporta hladne vode na zidove nema kondenzacije;
  • Koeficijent produženja temperature je ovde 12 puta niži od čelika, tako da nema potrebe za postavljanje skupih kompenzatora za produžavanje temperature - ovaj faktor daje odlične preporuke za postavljanje kanala. Ispostavlja se da u ovom slučaju cena pada i na sam materijal i na njegovu instalaciju zahvaljujući dizajnerskim karakteristikama cevovoda;
  • Prilikom formiranja cevi moguće je male greške u veličini, a neke deformacije (povećanje) se javljaju i prilikom transporta tople vode, ali se to u kompenzacijskim spojevima nadoknađuje gumenim prstenovima za zaptivanje spojeva;
  • Otporan na vodu. U kontaktu sa vodom, materijal dobija samo čvrstoću - otvrdnjavanje dolazi usled fizičko-mehaničkih svojstava hrizolitskog cementa;
  • Kada transport vode u mikroorganizama ne razvijaju, to jest, cevi ne prelaze. Zbog toga se ne pojavljuje dodatna hidraulička otpornost;
  • Otporni su na agresivne alkalne i slabo kisele sredine;
  • Upotreba krizotilnih cementnih cevi na različitim lokacijama podrazumijeva smanjenje vremena izgradnje na 35-40%, smanjuje potrebu za građevinskom opremom za 50-55% i značajno smanjuje troškove rada radne snage.
Spojnica: D - spoljni prečnik; d je unutrašnji prečnik; L je dužina; s - debljina zida

Napomena Crijele bez cijevi za crijevo u dokumentaciji su označene sa skraćenicom BNT, a spojnice za njih - BNM ili polietilen MPT. Za cevi pod pritiskom skraćenica je BT ili TT, a za spojnice - CAM ili TM.

Prolaz je uslovljen Unutrašnji prečnik (mm) Spoljni prečnik navojnih krajeva (mm) Debljina zida završetka navoja (mm) Dužina (mm)
BT-6 W-9 BT-12 BT-15 BT-6 W-9 BT-12 BT-15
100 104 100 - - 122 9 11 - - 3950
150 146 141 - - 168 11.0 13.5 - - 1950
200 200 196 1888 180 224 12 14 18 22 5000
250 - 242 234 - 247 - 16 20 - 5000
300 292 286 276 267 324 16 19 24 28.5 5000
400 385 377 363 352 427 21 25 32 37.5 5000
500 476 466 450 436 528 26 31 39 46 5000

Tabela tehničkih karakteristika VT (GOST 31416-2009 prema OKP 578600)

Prolaz je uslovljen Prečnik spolja (mm) Prečnik Int. (mm) Debljina zida (mm) Dužina (mm)
100 118 100 9 3950
150 161 141 10 1950, 5000
200 213 191 11 5000
250 266 238 14 5000
300 309 279 14/15 5000
400 407 373 17 5000
500 514 466 24 5000

Tabela tehničkih karakteristika BNT (GOST 31416-2009 prema OKP 578600)

Piling

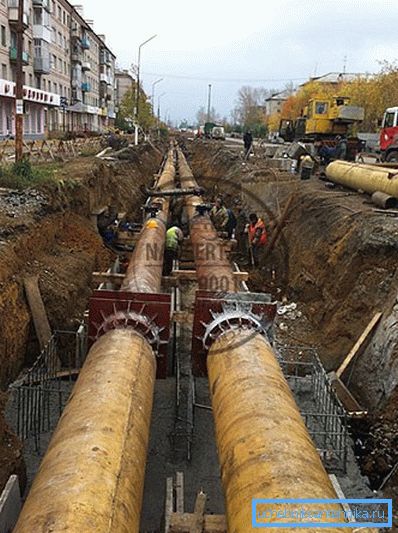

Instalacija grejanja. Fotografija

Instalacijski rad s vlastitim rukama ili na poslu, bez obzira da li je grejanje, meliorativni kanal, upravljanje kablovima, kanalizacija i tako dalje, se odvijaju skoro iste linije. Ovo kopa rov, transportuje cevi sa spojnicama na gradilište, preliminarnu inspekciju za integritet, postavljanje svih elemenata u rov, drugu inspekciju, ispitivanje propustljivosti i / ili stezanje (zavisno od svrhe) i popunjavanje rova.

Cevi se ne postavljaju direktno na dno rova ​​- tamo se nalazi tampon prešišnog tla ili peska, sa minimalnom visinom od 50-60 mm, što vam omogućava ravnomerno raspoređivanje tereta na celom području.

U svakom slučaju, polaganje će se vršiti pod nagibom, što zavisi od prečnika cjevovoda (preko 200 mm - 3-4 mm po linearnom metru), ukoliko ne postoji prirodni nagib na zemlji, onda se postavlja u proces kopanja rova. Ovakav nagib je neophodan ne samo za kanalizaciju bez strujanja, već i za suve uslove - uostalom, sigurno će imati vlagu koja može da protiče u jednom pravcu.

Napomena Prilikom transporta i ugradnje svih azbestocementnih crijeva - crijep za crijep crijeva mora biti glatko pomjeren, bez oštrih udaraca i udaraca, bez obzira na to kako se polaganje vrši - kranom ili ručnim.

Načini povezivanja BNT-a

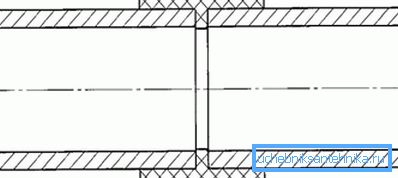

BNT dijagram veze

Pri montaži cirkuloznog cementa za slobodni protok u suvom tlu, koristite polietilenske MPT spojnice, koje imaju unutrašnju pregradu za spajanje krajeva. Za MPT jedinjenje, treba ga čuvati u vrućoj vodi, poželjno do 100 ° C, tako da se malo povećava i postaje plastična (takođe se zagreva pomoću ventilatora).

Grejna spojnica se stavlja na cev tako da se nalazi na kraju sa pregradom, a zatim se kraj druge cijevi ubacuje tamo dok se ne zaustavi - nakon što se plastika ohladi, veza se može smatrati spremnom.

Pri montaži u svim ostalim zemljištima koriste se krizotil-cementne nepovratne spojnice (BNM). Njihova ugradnja se može izvoditi bez veznih materijala, ako je svrha BNM-a samo održavanje ravne linije, ali u svim drugim okolnostima za adheziju se koriste različiti bitumeni, masti ili cementni pesak.

Bitumen smatra se najpouzdanijim za snop - on se ulijeva u rukav u vrućem (rastopljenom) stanju u rupama napravljenim na istoj liniji.

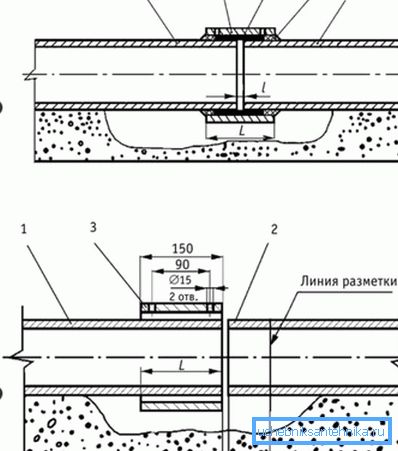

Docking: A - početni položaj BNM sa rupama; B - položaj BNM nakon instalacije; 1, 2 - BNT; 3 - BNM; 4 - vezivanje; 5 - konoplja; L je dužina; I - rastojanje za montiranje

Pre priključivanja na ivice BNT-a, oni obeležavaju položaj BNM-a - ovako će biti lociran nakon završetka instalacionih radova, zatim staviti kvačilo uz ove oznake, a kako bi ga sredili-stavite drvene čipove oko perimetra. Neophodno je ostaviti rastojanje između 3 mm i 5 mm između cijevi, gdje će lepak kasnije prodreti - to će služiti i za zaptivače i pufer.

U cilju zaptivanja praznine, pored rešenja za vezivanje, gajba se gurne u prorez - konoplja, krpu ili vuču, otišući sa ivice oko 1/3 udaljenosti od dužine manžete na ovom kraju. Nakon toga, rastopljeni bitumen počinje sipati u jednu bušenu rupu i to rade sve dok ne počne da teče iz druge rupe - to će značiti da se šupljina popunjava do kapaciteta.

Nakon zalivanja, spoj mora ostati stacioniran da ojača bitumen, a temperatura mora biti prirodna, a ivice spoja treba zaptivati, na primer, omotanjem široke (50-70 mm) smole.

U slučajevima kada se kao vezivno sredstvo koristi cementni pesak, rupe na spojnici se ne bušu - jednostavno se stavlja preko smeše postavljene oko perimetra. Rubovi u ovom slučaju, takođe, zatvaraju rešenje.

W montažne metode

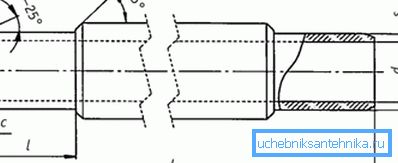

Crijep pod pritiskom crijela: D - spoljni prečnik; d je unutrašnji prečnik; Ja sam dužina okrenutog kraja; L je debljina okrenutog zida; s debljina zida; c je dužina konusa

U zavisnosti od radnog pritiska, cevi pod pritiskom klasifikuju se u dve grupe: a) za vodovodne cevi, koje uključuju oznake VT6, VT9, VT12, VT15; b) za toplovodne cevovode: TT3, TT6, TT9, TT12, TT16.

Classiness Klasa (simbol) Radni pritisak P
Pipe Kvačilo MPa kgf / cm2
1 TT3 TM3 0.3 3
2 VT6 CAM6 0.6 6
TT6 TM6
3 BT9 CAM9 0.9 9
TT9 TM9
5 VT12 SAM12 1.2 12
TT12 Tm12
6 BT15 CAM15 1.5 15
7 TT16 TM16 1.6 16

Tablica klasifikacije

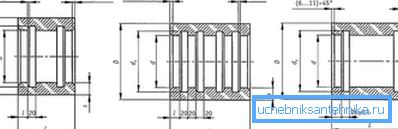

Konfiguracija spojnice: a) dva žlebova; b) četiri žleba; c) dva žleba sa izduženjem; D je spoljašnji prečnik; dk je prečnik žleba; L je dužina; s - debljina zida

Za ugradnju cevovoda pod visokim pritiskom iz krizotilnog cementa za spajanje, koriste se spojnice sličnog materijala, koje se aktiviraju prema principu samosolidacije. Dakle, za radni pritisak od 6 kgf / cm2, 9 kgf / cm2, 12 kgf / cm2 i 15 kgf / cm2 Koriste se spojnice za dva ili četiri žlebove za zaptivne prstene. Ali za toplotnu cev sa radnim pritiskom od 16kg / cm2 proizvedu posebne, duže spojnice, u kojima su dva žljebnjaka nešto šira nego obično.

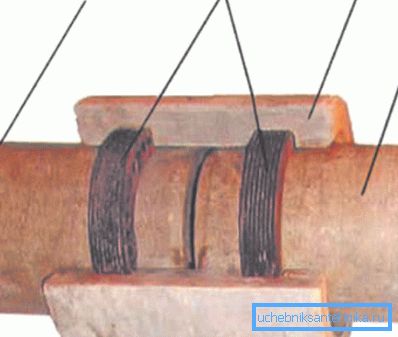

Fugmentni priključak: 1,2 - crijep hromolita i cementa; 3 - spajanje; 4 - gumeni o-prsten

Odlomljena figura na vrhu pokazuje priključak spojnica visokotlačnih cijevi hrizotilnog cementa. Gumeni prstenovi za zaptivanje spoja isporučuju proizvođači zajedno sa spojnicom, bez obzira na to ko ih proizvodi - samu biljku ili treće preduzeće.

Postavljanje cevovoda visokog pritiska može se izvoditi na dva načina - pod zemljom i preko tla - kanalskim i kanalskim položajem, odnosno, a druga opcija se vrši na račun nosača određene visine. Najpopularnije može se nazvati podzemnom instalacijom - prvo, ovo je najbolje estetsko rješenje, i drugo, to je u potpunosti korištenje svih pozitivnih tehničkih karakteristika materijala.

U slučaju instalacije bez kablova, postoje značajna ograničenja, na primjer, ne možete izvršiti polaganje puteva, tramvajskih linija, željezničkih pruga, stambenog sektora i tako dalje.

Princip montaže azbestno-cementnih cevi na nosače

Spoljna zaptivka zauzima dosta korisnog prostora, ali u nekim slučajevima je jednostavno nemoguće odbaciti iz tehničkih razloga i montira se na specijalne nosače, takozvane stanove koji stoje na obe strane, a čelična traka je pričvršćena između njih.

Najčešće se takvo polaganje vrši na teritoriji industrijskih preduzeća, izvan grada iu ekstremnim slučajevima, duž kuća, između trotoara i kolovoza.

U slučaju vodokotlića, podzemne instalacije, visokotlačne cijevi hrizotilnog cementa složene su tačno onoliko koliko su bez pritiska - na podlozi preplivenog tla ili peska. Ali u situacijama kada se čelični cjevovod razmaže i zamenjuje krizotilnim cementom, onda često ostaju poslužavnici koji se mogu ponovo koristiti.

Napomena Ponekad možete čuti pitanje, koja je razlika između krizotilnog cementa i azbestno-cementnih cevi? Zainteresovani ljudi mogu biti sigurni - ovde nema razlike, to je jedan i isti materijal.

Zaključak

Nakon što ste pročitali ovaj članak i gledali video snimak, sigurno ste shvatili koje su crijepove za crijep i cije su namijenjene. U domaćinstvu se obično koriste za nalaganje stubnih (pilova) temelja kao kućišta, kao i za postove, na primer, za ogradu ili luk grozdja.
