Hdpe cijevi dimenzija i njegove druge karakteristike

Šta je ovaj materijal - PND? Koji su promjeri HDPE cijevi na prodaju? Koji standardi regulišu proizvodnju? Pokušajmo odgovoriti na ova i neka druga pitanja.

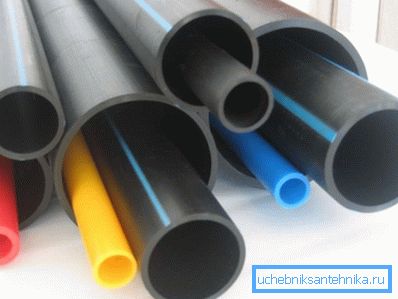

Nekoliko veličina polietilenskih cevi.

Šta je to

PND je uobičajena skraćenica za polietilen sa niskim pritiskom. Međutim, prije nego što pređemo na detaljnu studiju veličine i drugih karakteristika, upoznaćemo se sa opštim karakteristikama materijala.

Polietilen: Opšte karakteristike

Ono što znamo o polietilenu:

  • Ovo je najčešće od termoplasta (polimeri, reverzibilno mijenjaju njihove fizičke osobine kada se zagreje). Kada je tehnologija proizvodnje dobro uspostavljena, logično je očekivati ​​da će cena materijala biti niska.
  • Govoreći o grejanju: već na 80 ° C, polietilen počinje da omekšava. Čvrstoća cijevi za rušenje katastrofalno pada na mnogo niže temperature, tako da većina proizvođača ograničava radni režim na 40 - 45 stepeni Celzijusa.

Zanimljivo: preklopni polietilen (polimer čiji su molekuli povezani unakrsnim povezivanjem) mnogo je otporniji na toplotu i uspešno se koristi za cevovode za grejanje i snabdevanje toplom vodom.

  • Plastika ima izuzetno niske adhezivne osobine.. Jednostavno rečeno, drugi materijali se ne drže svoje površine. Ako je tako - ne može se plašiti rastu potisnih cevi sa mineralnim nanosima.
  • Vek hladne vode procenjuje se na 50 godina ili više..
  • Kao i sve plastike, polietilen je dielektrik.
  • Izuzetno je otporan na agresivna okruženja.. Koncentrovane kiseline i alkalije često se isporučuju u zaptivenim plastičnim paketima.

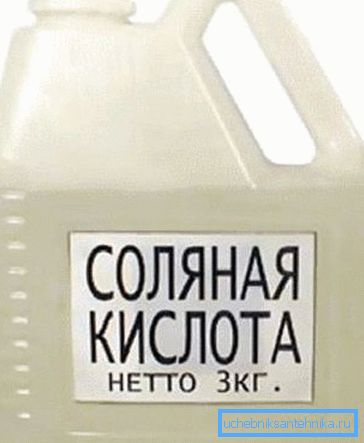

Hlorovodonična kiselina u polietilenskom kanisteru.

HDPE i LDPE

Polietilen, kako je lako pogoditi iz svog imena, je proizvod polimerizacije gasova etilena. U zavisnosti od uslova pod kojima prođe, možete dobiti materijal sa sasvim drugačijim osobinama.

Ime Opis uslova polimerizacije
Visokotlačni polietilen (LDPE) Temperatura 200-260C; pritisak - 150-300 MPa; prisustvo pokretne reakcije kiseonika
Niskotlačni polietilen (HDPE) Temperatura 100-120S; pritisak - 0,1 - 2 MPa; prisustvo katalizatora

LDPE ima nižu mehaničku čvrstoću i uglavnom se koristi za cevovode sa blagim nadpritiskom. Alternativno ime je polietilen niske gustine. PND ili PVP (polietilen visoke gustine), za razliku od toga, mnogo je izdržljiviji i široko se koristi u cevovodima pod pritiskom.

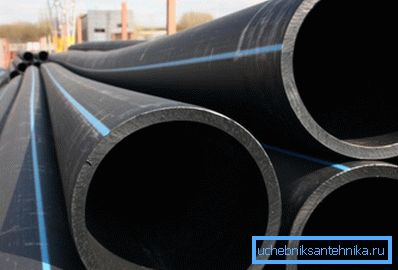

Dizajniran za cevi za dovod vode pod pritiskom obeležene plavom trakom.

Zanimljivo: postojeći standardi ne dele HDPE i LDPE. I kanalizaciju i cevi za pritisak mogu se napraviti od oba tipa plastike. Tabela premera HDPE i LDPE cevi je takođe česta.

Parametri

Jasno je da je glavni parametar koji karakteriše gasovod njegov prečnik. Oni određuju propusni opseg.

Međutim, opis materijala nije ograničen na njih: na primjer, pune tehničke karakteristike cijevi od 110 mm PND uključuju nekoliko važnijih parametara.

  • Debljina zida Njeno povećanje pri konstantnom nominalnom prečniku povećava snagu cevovoda u odnosu na unutrašnji hidrostatički pritisak.
  • SDR je standardni dimenzioni odnos, frakcija sa spoljnim prečnikom u numeratoru i debljina zida u imenitelju. Što je SDR veća, niži je radni pritisak cevi: povećanje površine zida u njihovoj fiksnoj debljini i svojstvima čvrstoće smanjuje sposobnost cjevovoda da izdrži hidraulični pritisak.
Odnos SDR-a određuje snagu cjevovoda da se probije.
  • MRS - maksimalna izdržljivost. Jedinica merenja - MPa (megapascala). Jednostavno rečeno, ovo je maksimalni pritisak u zidovima na kojima će cev služiti 50 godina na temperaturi od + 20 ° C.
  • MOP - maksimalni radni pritisak.
  • S je serija cevi, izračunata kao MRS / 1.25 / MOP, gde je 1.25 faktor sigurnosti za vodu.
  • Pored toga, proizvodi se mogu dizajnirati za transport pitke vode ili isključivo za tehničke potrebe.

Šta znači oznaka vrste PE 32, PE 63 (ponekad pogrešno označena kao HDPE cev 63), PE 80 i PE 100? Samo da maksimalna dugoročna snaga MRS odgovara deset puta manju vrijednost:

Tip polietilena MRS, MPa
PE 32 3.2
PE 63 6.3
PE 80 8.0
PE 100 10.0

Važno: svi gore navedeni parametri su relevantni za elemente pritiska. Kanalizaciona cev PND 110 mm nema dodatne karakteristike, osim nominalnog prečnika.

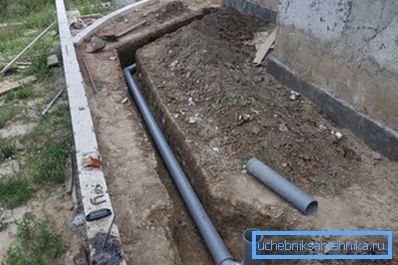

Za kanalizaciju slobodnog protoka važan je samo nominalni prečnik.

Legenda

Oznaka cijevi za pritisk mora sadržavati:

  • Riječ truba.
  • Upućivanje na materijal i MRS (PE 32, PE 63 i tako dalje).
  • SDR opcija.
  • Dash.
  • Nominalni prečnik i nominalna debljina zida.
  • Imenovanje (piće ili tehničko).
  • Naziv standarda po kojem je proizvod proizveden (GOST 18599-2001).

Stoga, natpis tipa Pipe PE 80 SDR 9 - 90 x 10.1 pije GOST 18599-2001 znači da imamo prečnik cevi PND 90 mm sa 10,1 mm zidova, namijenjen za snabdevanje pitkom vodom.

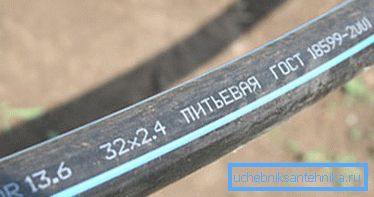

Na fotografiji - primer notacije.

Asortiman

Jedan od standarda koji sadrži niz polietilenskih cevi, upravo smo pomenuli - GOST 18599-2001 reguliše proizvodnju materijala za cevovode pod pritiskom.

Drugi standard - GOST 22689.1-89 - opisuje niz polietilenskih otpadnih voda. Dakle, koja bi trebala biti veličina proizvoda za koje smo zainteresovani?

GOST 22689.1-89

Dokument sadrži ukupno četiri veličine: 40, 50, 90 i 110 mm.

Gde se prijave?

  • 40 mm je tipična koljena za odvod otpadnih voda iz jedne umivaonike ili umivaonika.
  • Cevi PND 50 mm mogu odvoditi otpadne vode sa dva ili tri vodovoda (isključujući toaletne posude).

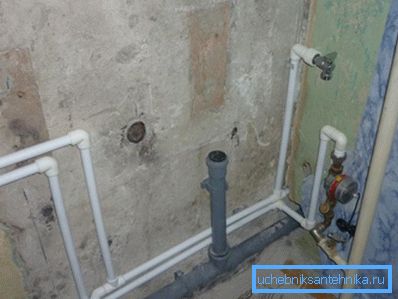

Ožičenje za povezivanje kupatila i umivaonika napravljeno je cevom od 50 mm.

Obratite pažnju! Uređaji sa mogućnošću salvo pražnjenja (na primjer kadu i tušem), prilikom montiranja s vlastitim rukama, bolje je spojiti sa izlazom većeg dela. Uputstvo je povezano sa činjenicom da kada se kupa odvodi, verovatnoća prelivanja cevi debljine 50 mm (naročito ako je unutar nje delimično ispunjena masnim naslagama), a odvodi će proći kroz rešetku u uređaj sa nižim izlazom.

  • 90 je tipičan presek za povezivanje montažnih WC šolja.
  • 110 je najopremitija veličina koja se koristi za povezivanje podnih WC šolja, za izgradnju kanalizacionih postrojenja i krovnih postelja (horizontalne grane koje ujedinjuju nekoliko podizača).

GOST 18599-2001

Potpuna lista dimenzija u okviru ovog dokumenta je prevelika za mali članak, stoga samo označavamo granične vrijednosti.

  1. PE 32 (ili, kako se ponekad pogrešno naziva, cev PND 32) može imati prečnik od 10-160 mm sa debljinom zida od 2,0-20,8.

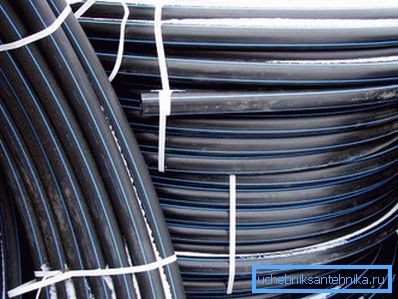

Cijevi prečnika do 160 mm se prodaju ne samo u ravnim dijelovima, već iu kolutima.
  1. Karakteristike cevi PND 63 (PE 63) mogu uključivati ​​debljinu zida od 2.0 - 57.2 mm sa prečnikom od 16 - 1200.
  2. PE 80: prečnik 16 - 1200, zidovi 2.0 - 59.3.
  3. PE 100: prečnik 32 - 1000, debljina zida 3,0 - 59,3.

Gde je prikladno koristiti određenu veličinu kod kuće?

  • Cevi PND od 20 mm će obezbediti vodosnabdevanje apartmana ili male kuće sa jednim kupatilom.
  • Ako se snabdevanje vodom ne zahteva samo za potrebe domaćinstva, već i za navodnjavanje, upotrebljava se PND cijev od 25 mm. Drugo, pored prečnika, karakteristike cevi PND 25 mm određuju se isključivo radnim pritiskom vodovoda; za centralizovane sisteme za vodosnabdevanje bolje je koristiti PE 80 SDR 9.

Žlezde veće od gornje veličine obično se koriste za snabdijevanje vodom grupama vikendica, a prečnika više od 100 mm - vikendice i stambene zgrade.

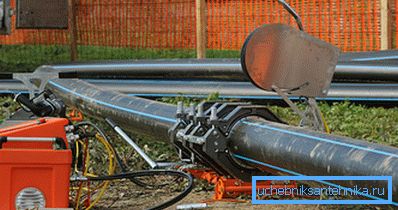

Ugradnja polietilenskog vodovoda u naselju.

Zaključak

Nadamo se da smo uspjeli zadovoljiti čitalačku radoznalost u oblasti poznavanja jednog od najpopularnijih savremenih materijala. Kao i obično, video u ovom članku će mu ponuditi više informacija. Successes!
