Gubitak pritiska u cevovodu

Odmah napravite rezervu da poznavanje ove teme može biti od interesa samo onima koji bi želeli da instaliraju sistem vodosnabdevanja u svom domu sami. Izvođač radova treba prvo da uzme u obzir da je gubitak pritiska u gasovodu indikator padanja pritiska vode u sistemu, uzimajući u obzir koja bi trebalo izabrati snagu pumpne pumpe.

Sa čisto fizičke tačke gledišta, ovi gubici se objašnjavaju činjenicom da kada se tečnost kreće duž cevovoda, određeni otpor je prisutan njegovoj struji, čija vrednost zavisi od takvih karakteristika kanala kao

  • prečnik radne cevi (sa smanjenim prečnikom, otpor se povećava);
  • protok vode, sa porastom u kojem se povećava otpor;
  • kvalitet površina cevovoda u direktnom kontaktu sa tečnostima.

Imajte na umu da čak i kada se krećete po apsolutno direktnom cjevovodu, tok vode se podvrgava nekoj inhibiciji, a sa povećanjem njegove ukupne dužine, ukupna otpornost na prolaz vode može biti vrlo značajna.

Ravne sekcije

Da biste rešili zadatak pre vas, najlakši način je korištenje posebnih tabela i formula za izračunavanje pomoću kojih možete direktno dobiti sve podatke koji su vam potrebni. Imajte na umu da se trenutno proizvodi iz modernih polimera sve više koriste za postavljanje cjevovoda za snabdevanje.

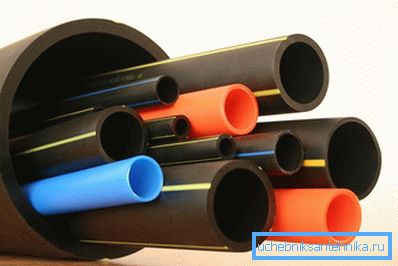

Polimerne cijevi

Cevi od ovih materijala imaju izvanredne performanse, među kojima možemo uključiti:

  • mala težina i lakoća instalacije;
  • otpornost na korozivne efekte;
  • glatkoću strukture korišćenog materijala, obezbeđujući malu otpornost na protok vode.

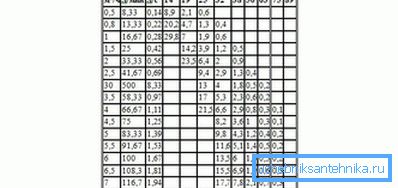

U tom smislu, kada razmatramo podatke o protoku fluida, izabrali smo plastične cevi. Tabela ispod prikazuje vrednosti gubitka pritiska za svakih 100 metara vodovoda. Štaviše, pritisak vode je naznačen u različitim jedinicama (u metrima kolone vode, kao iu litrima u minuti i sekundi).

Vrednosti gubitka glave

Savjet! Da biste dobili podatke o čeličnim cevima, trebalo bi da pomnožite vrijednosti navedene u tabeli za 1.5.

Računanje lokalnog otpora

Pored linearnih gubitaka u cjevovodu, mogu biti i gubici povezani sa prisustvom takozvanih "lokalnih otpornosti", koji uključuju elemente razvoda i prilagođavanja toka snage (tačke, laktovi, ventili, ventili itd.). Veličina gubitaka u njima zavisi od brzine protoka vode i konfiguracije samog elementa.

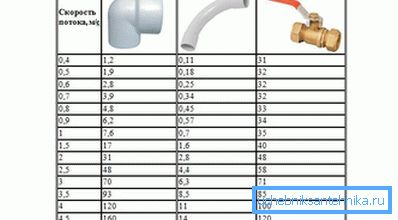

U donjoj tabeli prikazani su podaci o gubicima pritiska u najčešćim lokalnim otporima (u centimetrima vodene kolone):

Gubitak pritiska u lokalnim otporima

Formule za izračunavanje

Da biste izračunali količinu toka vode, možete koristiti sledeću formulu:

Q = V? S,

gde je pod pojmom "Q" protok vode (u m3 / s), prema "S" je površina poprečnog preseka cevi (u kvadratnim metrima), a "V" je brzina protoka vode (u metrima u sekundi). Možete izračunati površinu poprečnog preseka koristeći klasičnu formulu S =? D2 / 4, gdje je D promjer cijevi koji se koristi u vodu.

Nakon približnog izračunavanja vrijednosti željene vrijednosti, videćete da je gubitak pritiska na svim uzorcima lokalnih otpora samo mali dio ukupnih (ukupnih) gubitaka. Oni blago raste sa povećanim protokom prouzrokovanim sužavanjem vodnog kanala, kada se kroz suženi deo prolaze znatne količine vode.

Izbegavajte povećanje toka fluida u ovom slučaju, možete vrlo lako. Da biste to uradili, moraćete da izaberete cev sa većim prečnikom za budući vodovod, što će vam omogućiti da praktično ignorišete lokalne otpore.

U opštem slučaju, izračunavanje gubitka u vodosnabdevanju treba da se izvrši na takav način da bi lokalni otpor imao od 2 do 4 m3 protoka fluida. Uzimajući u obzir gubitke u svojim ravnim dijelovima, njegova ukupna vrijednost može biti oko 5 m3.

Video

Ovaj video opisuje kako izračunati gubitak pritiska u horizontalnom dijelu cijevi.
