Grejni kolektor: namjena, prednosti i ugradnja

Kolektor za grejanje je glavni čvor sistema za grijanje zraka, što je jedno od najnaprednijih i najsavremenijih rešenja danas. Razgovaralićemo o glavnim strukturnim karakteristikama kolektora za grejanje, razmatramo vrste češljaka i dajte brojne savjete koji će vam pomoći da instalirate kolektor za grejanje svojim rukama.

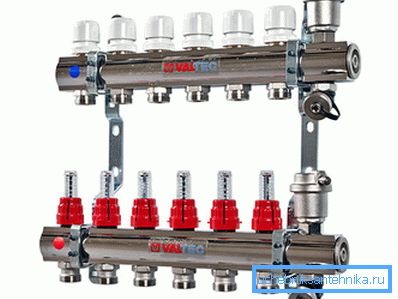

Kolektor za sistem grejanja privatne kuće.

Sistem grejanja kolektora

Kolektor u sistemu grejanja radijalnog tipa.

Uzmite u obzir kolektor grejanja zajedno sa razmatranjem radijalnog rasporeda rashladne tečnosti, tako da ćete lakše razumjeti njegove glavne funkcije i prednosti.

Kao što znate, postoje tri glavne vrste ožičenja cevi:

  1. Jedan dizajn cevi. Ovde su radijatori povezani u seriji, odnosno, rashladna tečnost se isporučuje do prvog uređaja, zatim prolazi kroz bateriju i ulazi u sledeću, postepeno prolazi cijeli sklop i vraća se u kotao. Očigledno je da se nakon svakog radijatora voda hladi i baterije nejednako zagrevaju;
  2. Dvodelna šema. Ovo rešenje omogućava snabdevanje vodom kroz jednu cev, a izlaz na drugi, odnosno kolo sastoji se od dve linije, između kojih su radijatori povezani paralelno. Ova shema vam omogućava da ravnomernije zagrijate uređaje;
  3. Obrasci snopa. Hlađenje se isporučuje distribucionoj jedinici (kolektoru sistema za grejanje), odakle dolazi do svakog radijatora kroz odvojenu cev, a zatim se vraća kroz povratne cevi, sabira sa češalj i ulazi u kotao. Tako je moguće ostvariti najaktuelniju distribuciju toplote u prostoriji.
Dijagrami ožičenja sa jednim cevima i dva cijevi.
Raspored greda.

Obratite pažnju! Kao što vidite, u radijalnoj šemi ima mnogo krugova, po jedan za svaku bateriju. Zbog toga je za normalno funkcionisanje sistema potrebna cirkulaciona pumpa koja može obezbediti potrebne parametre pritiska i brzine cirkulacije tečnosti za hlađenje.

Šema snopa omogućava zagrevanje svakog pojedinačnog radijatora što je ravnomernije moguće, osim toga, omogućava prilagođavanje intenziteta snabdevanja toplote svake baterije.

Razvodni ormarić za grejanje radijatora sa pomoćnim i povratnim glavama.

Takođe u ovoj šemi, možete isključiti bilo koji uređaj bez promjene rada čitavog sistema, a u visokim zgradama možete isključiti čitave podove bez prekidanja protoka hladnjaka na druge dijelove zgrade.

Da bi se ovi prednosti primenili, koriste se kolektori grejanja, koji su uključeni u distributivni čvor u obliku par uređaja - krmača za povrat i povratak. Zatvaranje ventila kolektora grejanja, ventila za vazduh i odvodnike, merača protoka i termostatskih glava omogućava automatsko regulisanje temperaturnih uslova na svakom pojedinačnom uređaju za grejanje.

Upotreba merača protoka omogućava podešavanje protoka.

Obratite pažnju! Najčešće se takva ožičenja koriste u izgradnji sistema grejanja privatnih kuća i vikendica, ali se ova šema može primijeniti iu stanu sa centralizovanim prenosom toplote. Treba zapamtiti da se cev najbolje izvodi ispod poda.

Još jedna prednost radijalnog izgleda je mogućnost sakrivanja cjevovoda ispod podloge ili u debljini poda. Često ova karakteristika utiče na izbor izgleda.

U sistemu

Takođe ne spominjem takav sistem kao "topli pod". Ovdje konture nisu povezani sa radijatorima, već se postavljaju na poseban način u podnoj košuljici kako bi se zagrejali.

Jedini značajan nedostatak ovog rešenja je visoka cena materijala i rada.

Grijanje češalj

Izgradnja

Kolektor za grejanje se sastoji od dva glavnika.

Čvorovo je cevčica od 3 inča ili tri cetvrtine, rupice na cijevima su navojne. Jedan kraj je priključen na dovodni ili drenažni vodovod, a drugi je zatvoren pomoću utikača, odzračne i / ili slavine za ispuštanje hladnjaka iz sistema.

Vremenom ćete biti u mogućnosti da uklonite poklopac ili slavine i dodate nove veze na češalj kako biste proširili sistem grejanja ili povezali "topli pod".

Čašić se može proširiti novim vezama ili utopiti.

Pored toga, cev je opremljen slavinama za povezivanje grejnih cevi i utičnica za montažu regulacionih ventila. Po pravilu, isporučivi deo je opremljen ventilom za merenje protoka koji regulišu protok i povratni deo - sa termičkim glavi, koji meri temperaturu povratne vode i, ako je potrebno, otvore ili zatvaraju merače protoka.

Armatura za vezanje ramova.

Obratite pažnju! Piping je moguć sa jednostavnim podešavanjem dizalica: u ovom slučaju, kontrola se vrši ručno. Moraju biti instalirane dizalice, neophodne su za isključivanje uređaja iz mreže kako bi popravili ili zamenili neispravne dijelove.

Jednostavan distributivni kolektor.

U slučaju jednostavnog vezivanja sa dizalicama, nisu potrebni priključci za fitinge, tako da češalj može imati jednostavniji oblik. Različitosti dizajna će se razmatrati u narednom odeljku.

Vrsta

Grejni kolektori mogu varirati u opremi, materijalima i dizajnu češera.

Postoje različiti modeli distributera, koji se razlikuju u kompletu pakovanja, materijala, proizvođača i dizajna. Takođe mogu postojati razlike u zavisnosti od svrhe uređaja.

Najefikasniji i pouzdani modeli marke koji su opremljeni svim potrebnim uređajima i opremom.

Sastav ovih proizvoda može uključivati:

  • Feed i povratni češalj. Po pravilu, od kvalitetnog mesinga ili nerđajućeg čelika;
  • Cirkulaciona pumpa;
  • Merači protoka na distributoru za davanje;
  • Termostatske glave na sabirnom čvoru;
  • Mayevsky vazdušni ventil ili poklopac za evakuaciju vazduha iz sistema;
  • Kran za ispuštanje rashladne tečnosti;
  • Manometar za kontrolu pritiska;
  • Nosači ili drugi montažni hardveri;
  • Uglovi za povezivanje žičanih cevi.

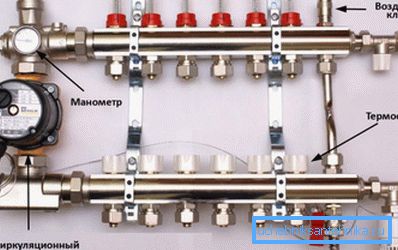

Na fotografiji je prikazan korporativni kolektor za grejanje radijatora.

Obratite pažnju! Modeli maraka su sastavljeni i opremljeni sa svim karakteristikama opreme i dizajnom češljaka. Po pravilu, detalji takvog sistema su dizajnirani jedni za druge i najefikasniji su u ovoj međusobnoj konfiguraciji.

Troškovi visokokvalitetnih skupova od vodećih kompanija mogu da dosegnu 20-30 hiljada rubalja. Ako je ovo preskupo za vas, možete koristiti jednostavnije i jeftinije uređaje.

Jeftinija vrsta distributera.

Manje složena varijacija je cev od inoxa od mesinga sa pola inčnim žičnim vezama. Dovodni deo je opremljen samo sa utičnicama, a na zadnjem češaljku nalaze se utičnice za ugradnju termostata ili merača protoka. Izbor i ugradnja ventila moraće se samostalno izvršiti.

Međutim, ovo nije najlakša opcija, postoje i kineski proizvodi:

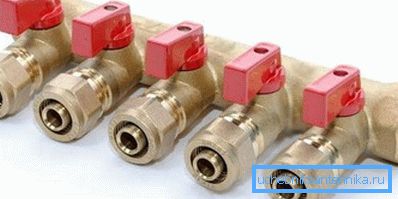

Model sa dizalicom.

Još jeftiniji će koštati model sa kontrolnim ventilom proizvedenim u Kini. Postoje mogući problemi koji se odnose na pogoršanje zaptivača i curenja u području sklopa ventila. Zamena zaptivača je često teška ili nemoguća zbog oblikovanog dizajna proizvoda.

Takođe možete pronaći plastične modele ventila. Oni se razlikuju po niskoj ceni i prilično dobrom kvalitetu, ali njihova pouzdanost je upitna. Pošto još uvek nema pouzdanih statistika i iskustva u radu, vreme je da se kaže o trajnosti.

Plastični proizvodi za distribuciju grejanja kolektora.

Konačno, možete sklopiti sklop za distribuciju polipropilena tako što ćete dodirivati ​​čepove u ojačanu cev od po inču. Ovo je najjeftiniji i najlakši način, ali njegova pouzdanost teži negativnim vrijednostima, što omogućava da se takvo rješenje nazove privremenim.

Distributer polipropilena - najjeftinija i nepouzdana opcija.

Obratite pažnju! U slučaju ograničenog budžeta, ne bi trebalo da uštedite na grejanju, bolje je smanjiti troškove završne obrade ili unutrašnjih užitaka, jer će nesreća sa curenjem vode proći mnogo više, a dekoracija će pasti prva.

Montaža

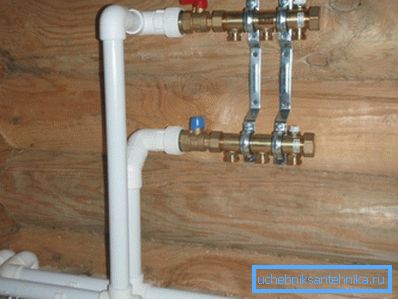

Razmotrite redosled instaliranja.

Instalacija kolektora za grejanje počinje instalacijom matrica na konzolu. Zatim odvijte utikači i postavite odzračni ventil i odvodni ventil.

Zatim uklanjaju poklopce iz utičnica i montiraju merače protoka za protok i postavljaju termostat na povratni tok. Ako pumpa nije instalirana na početku, ona se instalira.

Pumpa se obično stavlja na povratnu liniju.

Nakon toga, nosač se montira na zid ili u distributivni ormar. Kada je komplet montiran i ugrađen, spojite cevi za radijaciju ili konture toplog poda. Na kraju su priključene glavne cevi i sistem je zavaren pomoću posebne pumpe.

Da smanjite temperaturu vode na toplom podu pomoću jedinice za mešanje.

Obratite pažnju! Ova uputstva nisu konačna i mogu se razlikovati u zavisnosti od upotrebljene opreme i konfiguracije sistema.

Zaključak

Grejanje kolektora je najprogresivniji plan grijanja vode u sobama. Za njeno sprovođenje koriste se različiti modeli distributera, od kojih su najefikasniji evropski proizvodi sa kompletnim setom. Video će vam pomoći da bolje razumete ovu temu.
