Grejni kabl za odvod

U zimu se često pojavljuje zaleđivanje krova i topi se voda topi i zamrzava kako bi se formirale visilice. Ali to ne samo da ugrožava nesreće, voda zamrznuta u oluku može ga uništiti, jer se voda širi kada se zamrzne. Nemojte se iznenaditi ako vidite na hladno zimsko jutro da je vaš drenažni sistem raskinut. U ovom slučaju, neophodno je nastaviti popravku, a to će, pak, dovesti do nepredviđenog otpada.

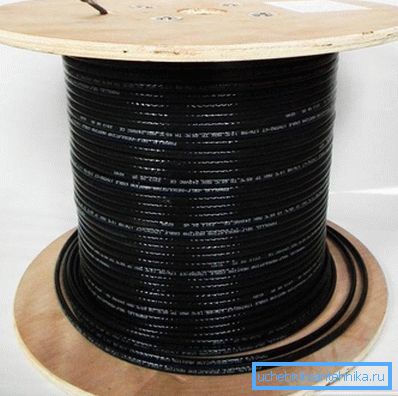

Hank grejni kabl

Pre početka hladnog zimskog perioda, treba voditi računa da se takve probleme ne pojave. Ali šta se može učiniti tako da se tečnost u sistemima za odvodnjavanje ne zamrzava i ne formiraju čuče? Moraćemo da organizujemo odvod grijanja. Ovo ne samo da će ga držati netaknuto, već i zaštititi vas i vaše domaćinstvo od nesreća. To će vam pomoći grejanje kabla za odvodnjavanje. Hajde da saznamo koji je kabl za odvod bolje izabrati, i kako možete grijati ceo sistem svojim rukama.

Odakle se pojavljuju mrazi i ledenice

Topi se tokom dana i zamrzava noću.

Odakle dolazi led na krovu, jer u zimskim vremenima ne kiše, a niko ne prolazi iznad vode na krov. Dva faktora utiču na formiranje mraza.

Temperaturna razlika dan i noć. Naročito ovaj faktor ima svoj efekat u ranom periodu proleća, kada tokom dana sniježni utjecaj toplote sunca i talas na krovu postepeno prelije u sistem odvodnjavanja vode. Sa početkom noći, temperatura vazduha se menja, dostižeći tačku ispod nule, zbog čega se voda rastopi počne zamrzavati. Ovako se stvara led u oluci i cevi. Isto važi i za nadstrešnicu krova kada se sidne visine od njega. Savjetujte da cijeli dizajn odvoda nije dizajniran da izdrži dodatnu težinu. Ako se ne probije u određenom dijelu ekspanzije, može se lako slomiti, nesposoban da snosi težinu leda. U ovom slučaju, morate ga potpuno promijeniti.

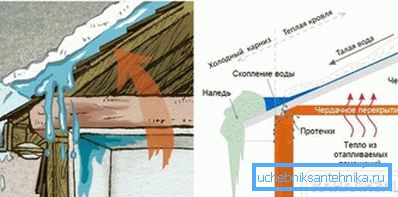

Efekat toplog krova

Efekat "toplog krova". Često, programeri prave krovove ili topli potkrovlje. Ako je krov slabo izolovan, može doći do gubitka toplote. Ispostavlja se da čak i zimi, kada je temperatura ispod nule, sneg počinje da se topi, s obzirom da se prostor zagreva i, iako malo, pokriva krovni poklopac. Pa, onda je šema ista kao u prvom slučaju: kada se spušta, voda se hladi, a zatim ponovo smrzava. Posledice su iste. Ali u ovom slučaju instalacija grejnog kabla u drenažne cevi ne eliminiše sam problem, već samo posledice: formiranje leda i ledenica. Bolje je, naravno, da reši sam problem, a ne simptom, zagrevanjem krova.

Da bi spriječili krov da se zagreje u zimu, stručnjaci savetuju pravljenje tzv. Hladnog krova kada se ventilisani potkrovlje ne zagreje unutra. Još jedna stvar je da pravilno izvedete krovnu tortu, gde je izolacija odabrana dovoljno debljine i postoji ventilacioni jaz. Ipak, nije 100% garancija da će se problem u potpunosti riješiti. Za pouzdanost, bolje je izvršiti grejanje drenažnog sistema. Ali postavlja se pitanje, koji kabel je bolje izabrati?

Izbor grejnog kabla

Dijagram otpornog kabla

Da bi se sprečilo stvaranje leda na nadvišama i u sistemu odvodnjavanja, koristite grejne kablove, koji u našem vremenu postaju sve veća popularnost. Ali kako odabrati takav kabl tako da efikasno obavlja svoj zadatak i ekonomičan je? Za početak treba napomenuti da na tržištu postoje dva tipa grejnih kablova koji su pogodni za grejanje odvoda:

  1. Otporan kabel. Izgleda kao jednostavan kabl, koji se sastoji od metalnog provodnika prekrivenog izolacijom. Posebnost kabla je da ima konstantan otpor, stalnu temperaturu grijanja tokom rada i konstantnu snagu. Grejanje elementa se javlja povezivanjem kabla u zatvoreno kolo struje, odnosno, radi na izlazu.
  2. Samoregulacijski kabal. Ovaj tip ima veliki potencijal za grejanje krova nadzemnog i odvodnog sistema. To je više tehnološki nego otporan i sastoji se od matrice (samoregulirajućeg elementa za grejanje), unutrašnjih i spoljašnjih izolacionih školjki i zaštitne pletenice. Posebnost takvog kabla je da matrica reaguje na temperaturu okoline, a kada se temperatura spušta ili povećava, menja se stepen njegovog zagrevanja.

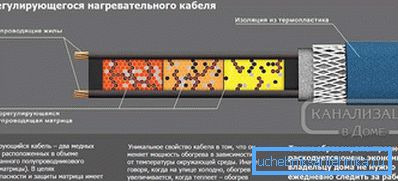

Self regulating

Prilikom izbora kabla za grejanje, morate uzeti u obzir specifičnosti rada, jer će to uticati vanjsko okruženje i negativne temperature. Obratite pažnju na spoljašnju polimernu školjku proizvoda zadržava svoju čvrstoću i čvrstoću u različitim uslovima. Kablovi treba da imaju sledeće karakteristike performansi:

  • Raditi na visokoj vlažnosti. Uticaj vlage, koja će uvek biti prisutna, ne bi trebalo da utiče na performanse celog sistema grejanja. Morate pažljivo izolirati kablovske veze kako biste bili sigurni da su čvrsti.
  • Visoka mehanička snaga. Važan indikator, jer će spoljni zaštitni plašt biti podložan raznim spoljnim utjecajima: ovo je težina snežnog poklopca, toča, ptica koja žele da kiču kabl itd. Šaka mora da izdrži sva opterećenja, čuvajući njen integritet.

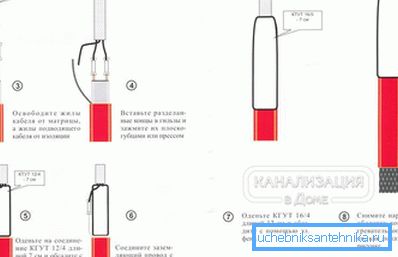

Pravila ugradnje za samoregulatorni kabl

Svaka od dva tipa kablova može efikasno izvršiti zagrijavanje odvoda i nadstrešnica krova, jer svaka od njih ima svoje karakteristike, prednosti i mane. Da bismo olakšali zadatak izbora proizvoda, razmotrimo ove karakteristike.

Otporno ili samoregulativno

Princip rada rezistivnih modela je da kada se uključi, električna energija pretvara u toplotnu energiju. Glavna razlika takvih kablova je njihova pristupačna cena i pouzdanost tokom rada. Činjenica je da je dizajn kabla prilično jednostavan. Postoje modeli jednoznačnog - niža snaga i jaki - sa povećanom snagom. Najčešće, ovi provodnici su napravljeni od bakarne žice. Međutim, tako da tokom rada ne izaziva elektromagnetno zračenje, obezbeđuje se posebna zaštitna školjka. Takođe vrši funkciju uzemljenja žice. Za zaštitu žica od spoljašnjih uticaja i sprečavanje kratkih spojeva obezbeđen je spoljašnji polimerni omotač.

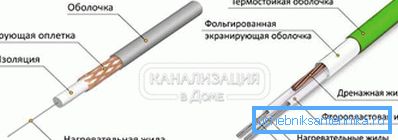

Jednostruki i blizak otporni kabel

Zbog jačine strujne struje koja prolazi kroz provodnike, površina kabla se zagreva, zbog čega se toplota spušta spoljašnjem okruženju, u našem slučaju, do žleba i nadstrešnice krova kako bi se taložio sneg. Takođe razmislimo o nekim karakteristikama rada ovih grejača:

  1. Maksimalna dužina takvog kabla je oko 200 m.
  2. Rezanje kabla, ponovo ga povezuje, je zabranjeno, jer to može uticati na njegove performanse. Preporučljivo je unapred obaviti sve kalkulacije, saznati ukupni snimak koji vam je potreban i izaberite optimalnu dužinu kabla.
  3. Mnogo je efikasnije pri kupovini da kupi kompletan set odjednom, u kojem ne postoji samo kabl, već i upravljački uređaji i pričvršćivanje.
Popravci za odvodnjavanje

Ovi kablovi imaju neke značajne nedostatke. Jedna od njih je visoka potrošnja električne energije koja će uticati na vaše račune za komunalne usluge. Da bi se obezbedilo dobro grejanje, potrebni su nam modeli čija nominalna snaga iznosi od 100 do 180 W / m. Još jedan značajan nedostatak je to što se uslovi u kojima se mogu razlikovati različiti dijelovi kabla. Neka oblast može biti u vazduhu, druga ispod listja, treća pod snegom, itd. Ali prepreka je da je prenos toplote sa celog kabla isti. Zbog toga, da biste rasterili sneg, potrebna vam je određena količina toplote, koja će biti izgubljena u drugim područjima koja ne zahtevaju takvo zagrevanje. Ispostavlja se da grejanje krova i odvoda, nosite neke gubitke i grejanje je neefikasno.

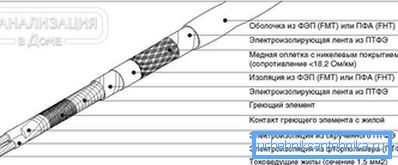

Grejni kabl uređaja

Alternativa je vrsta takvih kablova sa zonalnim zagrevanjem kabla. Zahvaljujući funkcijama dizajna, grejanje kabla se ne pojavljuje preko njegove površine, već samo u određenim područjima. Drugo rješenje je odabir kablova različitih otpornosti.

Savjet! Prosječna cijena takvih proizvoda uglavnom zavisi od njihove konfiguracije i moći. Na primer, najčešći kabl bez dodatne opreme može se kupiti za 100 rubalja po 1 m.

Potpuno druga stvar je samoregulacijski kabl. Ova opcija je mnogo ekonomičnija i profitabilnija. Idealan je za grejanje odvoda, s obzirom na to da je glavna prednost kabla da troši manje energije i reguliše snagu struje, u zavisnosti od temperature okoline. Takođe se sastoji od dvije provodne žice, stvarajući otporni efekat. Samo ove žice povezuju posebna matrica, koja reaguje na temperaturne fluktuacije. Što je temperatura niža, to se više zagreva kabel, i obrnuto.

Ali, postoji jedan značajan nijans koji se odnosi na grejanje odvoda sa ovim kablom. Glavni nedostatak takvih kablova je njihov visok trošak, tako da je instaliranje takvog kabla za odvode veoma skupo. Zašto? Zato što će zimi temperatura okoline uvek pasti ispod nule. Ispostavilo se da će se kabel maksimalno snalaziti oko sat vremena, a praktično neće biti mogućnosti za samoregulaciju. Kao rezultat, u pogledu funkcionalnosti, efikasnost takvog kabla se svodi na tradicionalni otporni kabel, ali ste ga platili samo nekoliko puta skuplje.

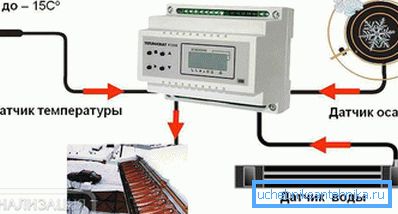

Sistem sa termostatom

Ipak, ovo se može ispraviti ako dodatno kupite jedinicu za podešavanje jačine ulazne struje. Ako prebacite takvu jedinicu s temperaturnim senzorom, onda možete sami da podesite energiju grejanja, zavisno od temperature spoljašnjeg vazduha, što vam daje posebne mogućnosti.

Karakterističan samoregulatorni kabl:

  • velika vrijednost. Srednji modeli čija je snaga 15 W / m. će vas koštati od 210 rubalja za 1 tp;
  • sigurnost i pouzdanost;
  • ekonomija i jednostavnost;
  • S vremenom polimerni umetak će se razbiti, jer ima određeni broj radnih ciklusa. Nakon toga, stepen trenutne provodljivosti značajno će se smanjiti.

Uzimajući u obzir sve gore navedene faktore, možete odlučiti koji grejni kabl bi voleo. Sve zavisi od vas i vaše želje. Stručnjaci preporučuju kombinovanje samoregulirajućih kablova sa otpornim, onda će se povećati efikasnost i kvalitet grejanja. Na primer, otporni kablovi se mogu koristiti u dijelu krovne konstrukcije, koji imaju konstantnu temperaturu i efikasno zagrevaju naduvavanje od snega i leda. Međutim, samo-regulacioni kablovi mogu se montirati u sistem za odvod u oluke.

Savjet! Ako govorimo o proračunu potrošnje energije i potrošnje kablova, onda je za otporne modele najbolja opcija proizvodi čija je snaga 18-22 W / m. Prilikom izbora samoregulirajućih kablova obratite pažnju na modele 15-30 W / m.

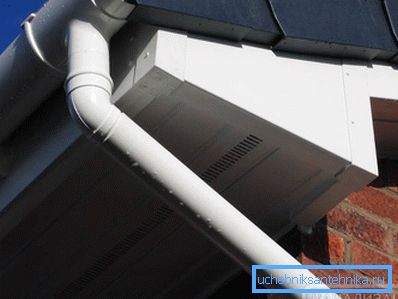

Plastični odvod može biti oštećen

Savjet! Uzmite u obzir činjenicu da ako je vaš sistem odvodnje napravljen od polimernih materijala, maksimalna snaga takvih kablova je 17 W / m. i više. U suprotnom postoji opasnost da se odvod može oštetiti zbog prekomerne toplote.

Sve što treba da uradite je da izračunate pravu količinu materijala i kupite je u prodavnici.

Komponente sistema grejanja za odvodnjavanje

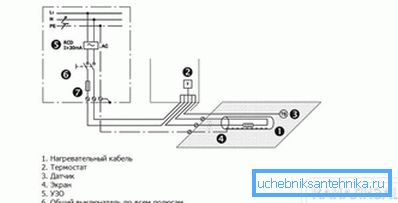

Komponente sistema i veza

Trebalo je da znate da pored grejnih kablova sistem za grejanje uključuje i druge komponente:

  1. Pričvršćivači za pričvršćivanje kablova na mestu.
  2. Kontrolna tabla Ovaj uređaj uključuje: trofazni prekidač, zaštitni uređaj za isključivanje sistema sa osjetljivošću od 30 mA, četvoropolni kontaktor, jednopolni prekidač za svaku fazu, prekidač za krug termostata i alarmnu lampu.
  3. Komponente distribucionih mreža: kablovi za napajanje koji napajaju grejne kablove, signalne kablove koji povezuju senzore termostata sa kontrolnim panelom, kutije za ožičenje i spojnice kako bi se osigurala steznost svih priključaka.
  4. Termostat Da bi regulisali rad celog kablovskog sistema za grejanje, možete koristiti dva tipa uređaja: direktni termostat, koji upravlja sistemom u datom temperaturnom opsegu i meteorološku stanicu. Razlika u vremenskoj stanici je da pored postavljenog temperaturnog opsega može kontrolisati prisustvo padavina i njegovo topljenje na krovu. U svom sastavu nema samo senzora temperature, već i senzora vlažnosti. Neki modeli imaju i senzor vlažnosti i senzor temperature unutar.

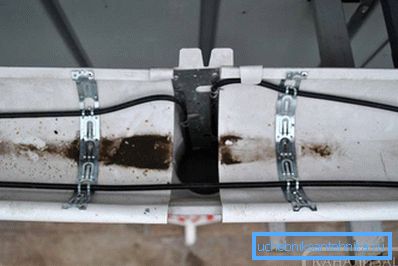

Instalacija u oluci

Stvar je u tome što kada se u kablovskom sistemu koristi konvencionalni termostat, moraćete da pratite situaciju: ako je padavina na krovu, pokrenite sistem ručno, a ako ne, isključite ga. Zahvaljujući meteorološkoj stanici, čitav proces rada može se lako automatizirati i uređaj se može odložiti da se isključi. Ali ipak, ako govorimo o ceni, profitabilnije je kupiti termostat i raditi sve radove ručno. Sada da naučimo kako da lično postavimo takav sistem.

Tehnologija ugradnje sistema grijanja

Spajanje zmajeva

Da započnemo, da vidimo u koje zone treba postaviti grejne kablove za sistem odvodnjavanja vode. To su uglavnom mesta na kojima se istopljena voda i oblasti gde se stvara mraz. Koja su ta mesta:

  1. Oluci. Obavezno je postaviti grejne kablove u kanale u jednom ili više filamenta po cijeloj dužini.
  2. Drenažne cijevi, izduvni gasovi iz oluka. Pored toga, neophodno je ojačati krater i izlaz cevi, gdje se led najčešće formira. Obično su dve cevi kabla postavljene u samu cev.
  3. Endova krovovi. Kabl je postavljen i spušten. Dužina je izabrana najmanje 1 m od početka nadvišenja, ali se preporučuje to za 2/3 ukupne dužine doline.

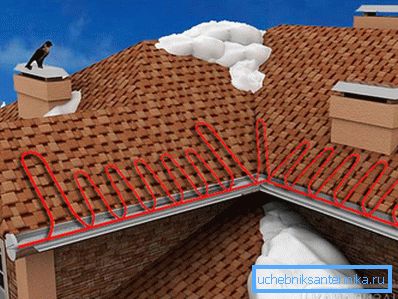

  4. Kako bi se spriječilo stvaranje ledenica i leda na strečima krova, žice se ubacuju metodom "zmije". Ova shema uključuje postavljanje grejnog kabla duž ivice vijenac. Treba imati na umu da na tvrdim površinama korak zmije zavisi od mnoštva šara i mekih krovova, u zavisnosti od snage koju kabl daje po kvadratnom metru. Visina takvog trougla je izabrana tako da se na površini koja se zagreje ne stvara hladna zona. U suprotnom, na takvim mestima može se pojaviti led.
  5. Kapelnik na liniji razdvajanja tečnosti. Potrebno je pričvrstiti jednu ili dvije niti, u zavisnosti od veličine i dizajna kapanja.

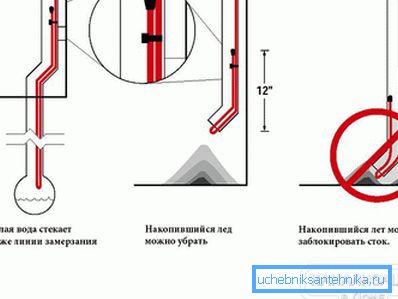

Ugradnja u dno drenažne cijevi

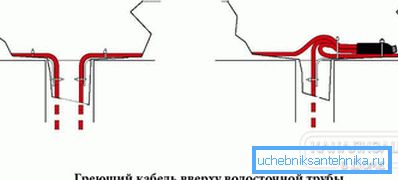

Ugradnja u odvodnu cijev

Sada ćemo detaljno pogledati kako opremiti drenažu sistema grejanja kablova. Morate instalirati sistem u skladu sa sledećim pravilima:

  1. Da biste popravili grejni kabl u oluci, koristite posebnu montažnu traku. Trake na traci, postavljene preko, čvrsto drže kabal na oluku. Korak za montiranje trake za različite kablove je drugačiji. Na primer, samoregulirajući kabl mora biti fiksiran u koracima od 50 cm, a otporni kabl od 25 cm. Traka je pričvršćena na šupljini sa zakovicama, a kako bi se ne prekinulo stezanje, ova mjesta se tretiraju sa zaptivnim materijalom.
  2. U odvodnim cevima, kablovi su pričvršćeni pomoću montažne trake ili cijevi za toplotno sakupljanje. U slučaju kada je visina cevi veća od 6 m, preporučuje se da se kabal dodatno poveže sa metalnim kablom u izolacionom plaštu kako bi se čitavo opterećenje prebacilo na njega.

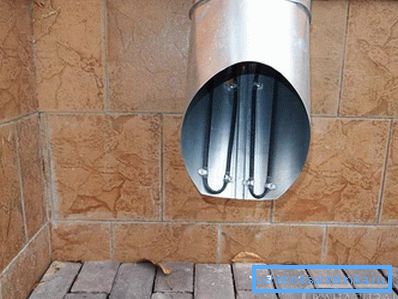

  3. Drainpipe
    U levak i na kraju cevi, grejni kablovi se pričvršćuju pomoću iste montažne trake sa zakovicama.
  4. U materijalu za krovove, kabl mora biti fiksiran sa montažnom trakom na zaptivnu masu. Postoji još jedna mogućnost: u mekanom krovu, pričvršćivanje dolazi zbog posebnih SLT-C klipova, koji su pričvršćeni vijcima ili noktima na krov. Ali postoji mogućnost da krov počinje da curenja, tako da sve mora biti zapečaćeno silikonskim zaptivačem. U metalnom krovu takvi klipovi su pričvršćeni za rebra.
  5. Pre fiksiranja elemenata sistema grejanja, morate proveriti sve instalacione lokacije. Ne bi trebalo da budu strani objekti, oštre ivice mogu oštetiti kabal.
  6. Odeljak kablova treba proveriti kako bi se uskladio zona grejanja.
  7. Ako se tokom provere ispostavlja da je kabl predugačak ili nedovoljno dužine, sekciju mora seći, ukloniti ili dodati, prigušiti, proširiti i osigurati.
  8. Nakon toga potrebno je ugraditi kutije za montažu, pokrenuti ih i izračunati otpor izolacije sekcija.
  9. Sledeća je postavljanje senzora termostata, postavljeni su kablovi za napajanje i signale.
  10. Sledeća faza je instalacija kontrolne table.
  11. Sada je otpor meren, a zvonovi za napajanje i signal zvone.
  12. Za pouzdanost, neophodno je testirati da li uređaj za zaštitu isključuje.
  13. Posle toga ostaje samo da podesite termostat na željeni temperaturni opseg i izvodite probni rad celog sistema.

To je sve, sada se zagrijava i nadstrešnica krova, što će vam omogućiti da riješite problem zamrzavanja vode na ovim mjestima, kao i formiranje snijega i ledenica. Budite pažljivi da radite sve radove na visini. Koristite pouzdanu kosu ili skele.

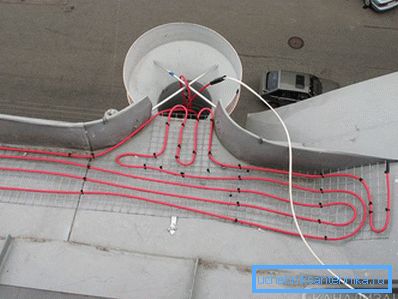

Primer instalacije grejača

Video

Kako instalirati kabl PTC za zagrevanje odvoda, pogledajte u video zapisu:
