Grejni kabl za kanalizaciju i vodovod: metode grijanja i

U slučajevima kada vlasnici jednostavno nemaju mogućnost postavljanja cevi iznad nivoa zamrzavanja tla, hitna je potreba da se organizuje zagrijavanje kanalizacionih cijevi iz unutrašnje ili spoljašnje zone u zimskoj sezoni.

Naravno, korisnije je postaviti gasovod ipak ispod ovog nivoa, ali ako postoje okolnosti koje to ne dozvoljavaju, onda je svakako neophodno koristiti dodatne elemente grijanja.

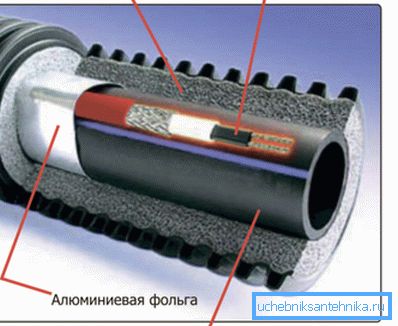

Dijagram instalacije

Vrste cijevi koje je potrebno grijanje

Često je neophodno zagrijavanje kanalizacionih cijevi sljedećih tipova:

  • Spoljni kanalizacioni kanal koji se koristi za ispuštanje otpadnih voda u septičke jame ili u postrojenje za prečišćavanje lokalnog tipa:
  • Cijevi se koriste za ispuštanje vode za ispiranje iz filtera-čistača;
  • Cevovod koji obezbeđuje komunikaciju između kanalizacionog septička jama i odvodnih polja ili dobro filtriranje.

Metode grijanja cevovoda

Najpopularnije i često korišćene metode grejanja kanalizacije su sledeće:

  1. Grejani kanalizacioni sistem sa grejnom žicom;
  2. Postavljanje cevovoda elemenata opremljenih sopstvenim sistemom grejanja unutar cijevi.

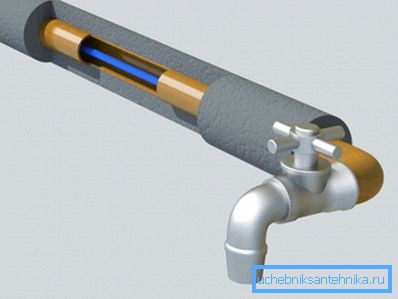

Unutrašnje grejanje

Grejanje kanalizacijom sa kablom

Prilikom traženja odgovora na pitanje kako zagrijavati kanalizaciju u privatnoj kući, svaki vlasnik želi da koristi najpouzdaniji i izdržljiv grejni element, koji je samoregulatorni kabl, koji radi po principu grejne trake.

Posebnosti korišćenja ove metode uključuju:

  • Snaga ovog tipa grejača je oko 33 W po 1 metar cevi;
  • Pri polaganju se koristi ojačavajuća traka sa aluminijumskim prašinom na lepljivoj osnovi;
  • Možete ga presečiti na komade bilo koje željene dužine;
  • Ako je dužina cjevovoda za grejanje manja od 80 metara, onda se kabl te dužine može priključiti direktno u utičnicu ili u električnu ploču bez dodatnih uređaja.

Vijeće Ovaj tip grejača se ne preporučuje za stvaranje unutrašnjeg zagrevanja. Unutrašnja zaptivka može biti samo privremena mera u slučaju nužde.

Proces veze

Glavni elementi

Uputstvo za povezivanje grejnog kabla svojim rukama sastoji se od sledećih koraka:

  1. Na jednoj od krajeva grejnog kabla postavlja se toplotno skupljiva cev velikog prečnika;
  2. Kraj je izolovan od izolacije i dužine oko 5 cm, pletenica se uklanja za dužinu od 1 cm;
  3. Žice grejnog kabla su odvojene i uklonjene sa svojih krajeva izolacije dužine 4 cm;
  4. Na samom kablu stavljaju srednju velicinu termo skupljivu cev, a na svaku žicu se stavljaju i sonde male sile;
  5. Držite skupljaču cijevi pomoću pinceta, zagrijavamo ga sušačem objekta;

Vijeće Ako gradjevinski fen nije bio na ruci, možete se skupljati koristeći otvoreni plamen. Na primer, uobičajeni upaljač.

  1. Očistimo krajeve žica na 0,6 cm;
  2. Vijčana pletenica se postavlja u metalnu cijev, nakon čega ga spajamo;
  3. Napravljamo skidanje električnog kabla od izolacije dužine 8 cm;
  4. Odvojimo žice električnog kabla. Zid žice iste dužine ostatak se prekida za 3-4 cm;
  5. Svaku žicu hrane očistimo na 6 cm;
  6. Priključujemo žice električnog kabla i grejanja:

Vijeće Ova veza se preporučuje korišćenjem termoskupljajuće cevi sa metalnom rukavom u sredini.

  1. Nakon priključenja, rukav je pričvršćen, a cev je sjedala sa fenom;
  2. Mesta na kojima su priključne kablove priključene moraju biti izolirane izolacijskom trakom;
  3. Napravimo vezu metalne pletenice, postavimo njegov kraj u metalnu rukavu, nakon što spojnice moraju biti pričvršćene;
  4. Razdvajanje pletenice mora biti izolovano električnom trakom;
  5. Prekid je pokriven cevnim sondom velikog prečnika, koji zatim sedi sa sušačem za kosu;
  6. Slobodni kraj grejnog kabla se uklanja 0,6 cm, metalna pletenica se uklanja;
  7. Na kraju kabla se stavlja termo skrčiva kapica i smanjuje i sušač za kosu.
Dijagram ožičavanja

Ugradnja grejača

Za kvalitetan rad sistema, neophodno je osigurati ne samo priključak, već i kabel za grejanje kanalizacionih cijevi.

Proces fiksiranja grejnog elementa na gasovod treba da se sprovede sa sledećim zahtevima:

  • Radijus savijanja mora premašiti minimalnu dozvoljenu vrijednost navedenu u uputstvima za svaki tip kabla;
  • Ne postavljajte ovaj element na oštre površine;
  • Pre instalacije morate obezbediti čvrstoću cevovoda;
  • Nemojte povezivati ​​spiralni kabl sa mrežom;
  • Nakon ugradnje grejnog elementa potrebno je izolirati kanalizaciju.

Postupak instalacije

Danas je moguće koristiti jednu od 2 instalacije:

  1. Položaj jednog ili više grejnih elemenata duž cevi paralelno jedni sa drugima. Cijena sistema grejanja u ovom slučaju direktno zavisi od toga koliko će se grejnih elemenata koristiti;
  2. Zidanje gasovoda kao spirala.

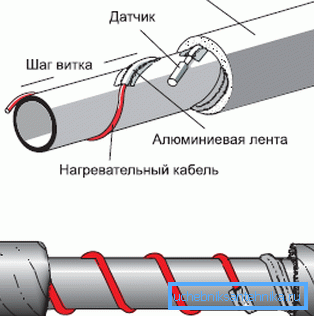

Na fotografiji - navijanje

Obratite pažnju! Drugi tip instalacije se koristi u slučaju kada je dužina kabla nekoliko puta veća od dužine cjevovoda.

Sama instalacija se odvija na sledeći način:

  • Za jednoobrazno grejanje plastičnih cevi, preporučljivo je da ih prepaknemo folijom na lepljivoj osnovi;
  • Grejač je takođe pričvršćen folijom;

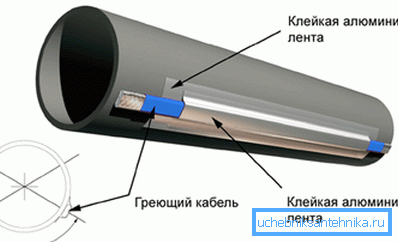

Koristeći lepljive trake

Obratite pažnju! Bilo kakav metod spona koji izaberete, zapamtite da je potiskivanje rezistivnog grijača jednostavno neprihvatljivo.

  • Toplotna izolacija cevovoda izrađena je na način da se isključi ulaz vlage. Ako je potrebno, obmotite cevi dodatnim hidroizolacionim materijalom;
  • Termalni senzor je pričvršćen za cev sa folijom za skotiranje.

U zaključku

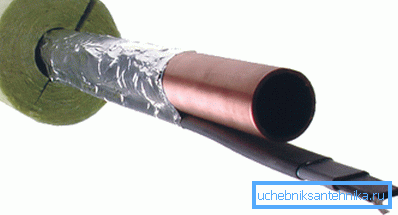

Topli gasovod

Sprovođenje svih saveta, preporuka i uputstava opisanih gore, moći ćete da obezbedite sopstveni kanalizacioni sistem sa odgovarajućim grejanjem, a cevi neće zamrzavati ni u najtežim mrazima. A video u ovom članku će vam još više reći kako zaštititi kanalizaciju od zimskih mraza.
