Grejni kabl za cijevi: 3 vrste uređaja za aktivno grijanje i

Kabel za grijanje vode za cijevi može biti odlično rješenje u situaciji kada je neophodno zaštititi njihov sadržaj od izlaganja na niskim temperaturama. Naravno, rad takvih sistema zahteva prilično velike količine električne energije, ali u nekim slučajevima takvi troškovi su prilično opravdani.

Da biste mogli da se krećete u svim raznovrsnim kablovskim proizvodima i pravilno primenite izabrane modele, u sledećim odeljcima ćemo vam pružiti najrelevantnije informacije o ovoj temi.

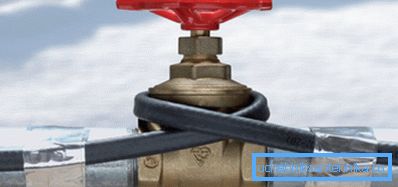

Aktivni sistem grejanja

Zaštita od hladne cevi

Polaganje cevovoda na otvorenom prostoru iu neogrevanim prostorijama (u potkrovlja, podruma, itd.) Moraju biti praćene mjerama za zaštitu od niskih temperatura. Činjenica je da se u hladnoj tečnosti zamrzne tečnost, a ovo može dovesti do potpunog ili djelomičnog blokiranja cijevi, a ponekad i do njegovog rupture.

Da bi se spriječili ovakvi problemi obično se koriste na sljedeće načine:

  • Možete postaviti cevi ispod zamrzavanja. Po pravilu, u zoni zaleđene na dubini od oko 1,5 m, pozitivna temperatura se održava čak iu teškim mrazima, tako da nema potrebe da brinete o zamrzavanju vode.

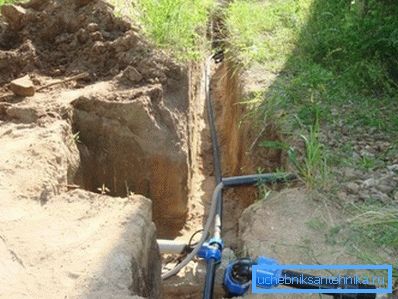

Fotografije cevi položene u dubok rov

Obratite pažnju! U sjevernim regionima cevi moraju biti sahranjene mnogo jače, au zoni permafrosta ova metoda generalno nije primjenjiva.

  • Sa otvorenim polaganjem, kao i postavljanjem na plitku dubinu komunikacije obavlja izolacioni materijal. Najčešće se koriste staklena vuna ili pokrivke od mineralne vune, ali su nedavno postale popularne i pene polistirolske konstrukcije.
  • Na kraju, na površini cevovoda (ili unutar nje) može se instalirati poseban kabel kako bi se garantovala zaštita od smrzavanja.. Sa prolazom struje, ovaj kabel se zagreva, dajući značajan dio vrućine cevi i njegovom sadržaju.

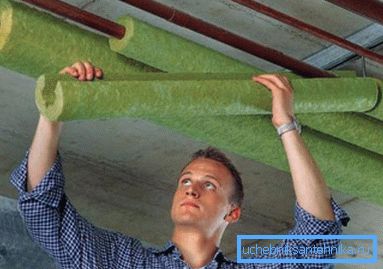

Ugradnja izolacionih poklopaca

Uprkos dovoljnoj složenosti u implementaciji i visokim troškovima, treća metoda je najefikasnija. Zbog toga se koriste cevovodi za grejanje kablova gdje se povećavaju zahtjevi za stabilnost vodovoda i kanalizacije.

Tipovi kablova

Otporan

Najjednostavniji sistem koji se koristi za održavanje optimalne temperature cevovoda je otporni kabl.

Njegov dizajn uključuje sledeće elemente:

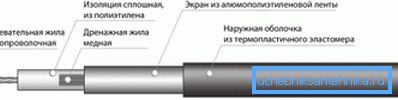

Dijagram uređaja za otporno grejanje
  • Nihrom slobodan provodnik sa fiksnim otporom. Sa prolazom struje se zagrijava, budući da je glavni izvor toplote.

Obratite pažnju! U zavisnosti od broja takvih provodnika, razlikuju se jednožilni i dvožilni modeli.

  • Izolacija fotopolimera koja štiti provodnik iz kola i obezbeđuje prenos toplote na pletivu.
  • Pletenica izrađena od bakarne žice koja vrši funkciju jednake distribucije izabrane provodne stambene topline. To takođe može biti zaštitni sloj.
  • Spoljašnja izolacija sa dobrom toplotnom provodnošću. Sprečava koroziju bakarnih i nichrome delova, pouzdano ih zaštiti od vlage i vremenskih uticaja.

Ključna karakteristika otpornog kabla je da se uključi i isključi pomoću odvojenog termostata. Funkcije ovog uređaja regulišu se u automatskom režimu prema očitavanju instaliranih temperaturnih senzora.

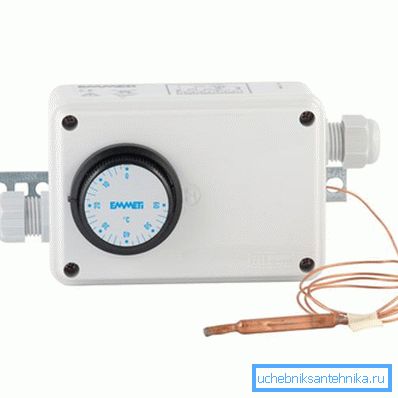

Termostat sa unutrašnjim senzorom

Prisustvo termostatskih i temperaturnih indikatora čini sistem veoma ranjivim. Kada je bar jedan od ovih čvorova odvojen ili neuspjeh, kabl ide u kontinuirani radni režim, i kao rezultat toga brzo ne uspije zbog pregrijavanja.

Samoregulirajuće

Izgled i označavanje

Gore opisani nedostaci su bez sistema samoregulacije za grejanje cevi:

  • Kao kod otpornih kablova, izvor grijanja su provodne žice od nihroma ili sličnih legura.
  • Vene su postavljene u izolacijske kanale polimera sa visokom toplotnom provodnošću.
  • Poluprovodnička matrica se nalazi između kanala, u zavisnosti od temperature: što se više zagreje, u njemu se formiraju manje provodne staze.
  • Stoga, podešavanje kabla se vrši automatski: kada se cev hladi, matrica intenzivno vrši struju, a provodnici zagrevaju više. Što je veća temperatura, niže će biti karakteristike provodnika kabla, tako da se rizik pregrijavanja i topljenja provodnika minimizira.

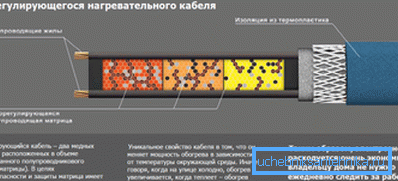

Uređaj i princip samoregulirajućeg provodnika

Obratite pažnju! Dodatni stup takvog sistema je odsustvo termostata i senzora.

Ključni nedostatak samoregulativnih grejača je njihova relativno visoka cena (oko 200 rubalja po linearnom metru). Međutim, pouzdanost sistema obično kompenzuje takve troškove.

Interno

Odvojena grupa uređaja sastoji se od unutrašnjih kablova.

Za razliku od popularnih vanjskih, oni se montiraju direktno u šupljinu cijevi, a karakterišu ih mnogo veća efikasnost zahvaljujući minimiziranju toplotnih gubitaka.

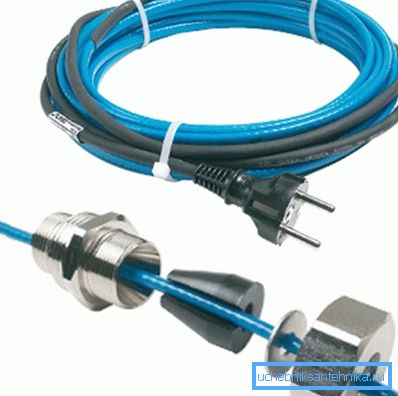

Grejni kabl za dovod vode unutar cijevi sa utikačem za povezivanje na mrežu i set montažnih rukava
  • Kao glavni izvor toplote, poseban samoregulatorni grejni kabl se obično koristi za ugradnju unutar cijevi. Takvi modeli opremljeni su sa gustom izolacijom sa dobrim vlažnim osobinama, što im omogućava da zaštite metalne provodnike i umru iz kola.
  • Otporni modeli se takođe mogu koristiti za ugradnju u zatvorene prostore, ali to je izuzetak, a ne pravilo.
  • Pored samog kabla, specijalne spojnice i žlezde za ugradnju na gasovodu obično su uključene u komplet za grejanje.
  • Uređaj se napaja iz 220V mreže. Ponekad se preporuka preporučuje povezivanje provodnika kroz neprekidno napajanje kako bi ih održavali u radnom stanju tokom nestanka električne energije.

Tehnike instalacije

Spoljašnja instalacija

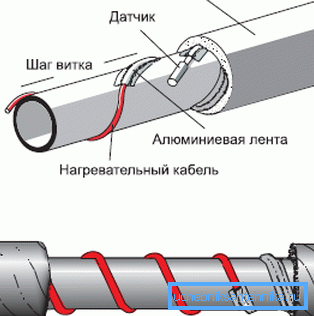

Dirigent dirigent

I spoljašnji i unutrašnji provodnici mogu se ugraditi ručno.

Zapravo, instalacija ne predstavlja nikakve posebne poteškoće - jednostavno morate pratiti neka jednostavna pravila:

  • Za privatne kuće, birate model sa snagom od 30 do 60 W / m - u zoni zaleđa, jednostavno više nije potrebno.
  • Cev očistite od prljavštine, prašine i rđe. Za najefikasniji prenos toplote, potrebno je provodnik čvrsto držati metala ili plastike.

Savjet! Ako se polimerni cevovod zagreva, pre postavljanja elemenata za prenos toplote, cev treba zaviti spiralnim materijalom. Tako će se toplota distribuirati ravnomernije, a rizik od topljenja PVC-a ili polipropilena biće sveden na minimum.

  • Kabl postavljamo duž cevi (sa ravnom ili valovitom linijom) ili spirale od nje u koracima do 40 cm. Kada koristimo otporne modele, u svakom slučaju ne dozvoljavamo provodnicima da se presecaju: oni će vrlo brzo udisati na kontaktnoj tački.
  • Svakih 20 cm pričvršćujemo provodnik pomoću metalizovane adhezivne trake ili posebnog vatrootpornog zavoja.
  • Da bi se smanjio gubitak toplote, na kablu spakujemo aluminijumsku traku na polimernoj osnovi, nakon čega se prekrivamo toplotno izolacijom.

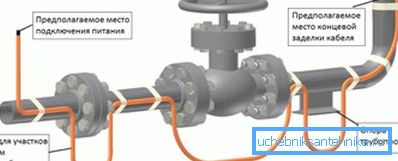

Instalacija na industrijskom gasovodu

Unutrašnja instalacija

Unutrašnja instalacija je nešto komplikovanija:

  • Izabrali smo model čija dužina odgovara dužini segmenta segmenata cijevi. Ovde je neophodno uzeti u obzir da provodnik ne bi trebao prolaziti kroz ventile, a planirati instalaciju s tim činjenicom na umu.

Savjet! Takvi sistemi se mogu koristiti samo kod cevovoda sa unutrašnjim prečnikom od 20 mm i više.

  • Sklonili smo odgovarajuću presek u cev na ulaznoj tački kabla.
  • Provodnik dobijemo u cev, tako da grijanje bude potpuno sakriveno u lumenu.
  • Fiksirajte uređaj u maticu koristeći priložene fitinge i adaptere.
  • Priključujemo grijač na električnu mrežu koristeći utikač ili razvodnu ploču.

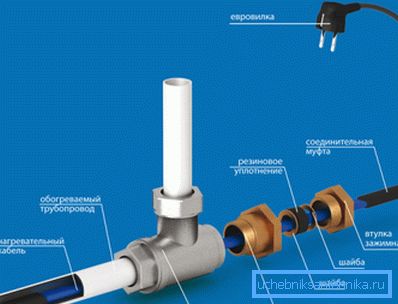

Dijagram instalacije unutrašnjosti

Ako je korišćen samoregulacijski kabl, probna vožnja se može izvršiti u bilo kojoj situaciji. Ali poželjno je testirati otporne modele i koristiti ih samo kada napunite sve cijevi vodom, inače rizik od pregrevanja značajno se povećava.

Zaključak

Primjenjujući grejni kabl za cijevi (kako se to ponekad naziva i grejni kabl), mi sprečavamo da se voda zamrzne zimi. A to znači da ni smanjenje pritiska, niti potresi vodosnabdevanja i kanalizacije neće biti strašni za nas čak i kod najtežih mraza. Možete saznati više o principu rada i načinu instalacije opisanih uređaja u video zapisu u ovom članku.
