Grejna voda: karakteristike i ugradnja otpornog kabla

Ako je dizajn objekta dovoljno osmišljen i nema raznih ekonomskih opcija, onda je grejanje cevi za vodu predviđeno unapred i ne zahteva nikakve modifikacije nakon završetka izgradnje. Takve mere uključuju postavljanje cevovoda dublje od tačke zamrzavanja površine za 50 cm, kao i izolaciju sa mineralnom vunom, pjenastom plastikom ili ekstrudiranom polistirenskom penom u podrumima ili unutrašnjim zidovima nosača.

Ali, ovo, nažalost, nije uvijek moguće, stoga, u situacijama viška situacije, možete koristiti otporni kabl, kako ćemo vam reći dolje, a takođe prikazati video u ovom članku.

Upotreba električnog kabla za grejanje

Zagrevanje

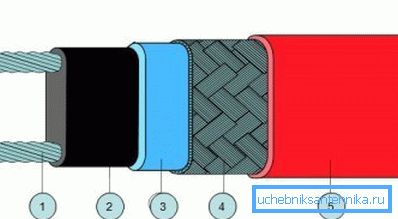

Otporan kabel

1) bakarna žica; 2) samo-podešavajući provodni element; 3) modifikovan poliolefin; 4) ekran kalajisanog bakra; 5) modifikovan poliolefin

Samoregulatorni kabl, koji se može koristiti za zagrevanje vodosnabdevanja, napravljen je u obliku guste trake, gde polimerna matrica grejpa paralelnim poluprovodnicima.

Takav sistem je dizajniran za samoodržavanje, odnosno, poluprovodnici nezavisno regulišu svoju temperaturu grijanja, stoga je zapaljivanje ovog sistema u principu nemoguće. Pored toga, takva žica može se presecati na bilo kom mestu, ako njegova dužina prelazi potrebnu, ali ne možete ga uvući.

Modifikovani poliolefin, koji se nanosi u dva sloja na grejnom kablu, stvara odličnu mehaničku zaštitu od abrazije i udara, hemijskih aktivnih supstanci (rastvarači, acetoni, naftni proizvodi), a takođe služi i kao odličan dielektrik.

Ako želite kupiti otporni kabl ovog tipa, onda ne zaboravite da je njegova cijena mnogo veća od PNSV-a, ali u potpunosti ste oslobođeni kontrole nad temperaturom i naponom.

Instalacija i preliminarni proračun

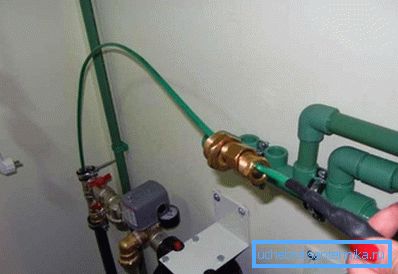

Otporan kabel se ubacuje u cev

Prilikom izbora otpornog uređaja, moraćete da uzmete u obzir tri osnovna parametra za njegovu instalaciju:

  • Prečnik vodovoda;
  • Materijal iz kojeg se pravi cevovod;
  • Potencijalni kapacitet toplotne izolacije preko žice.
Prečnik cevovoda
Indikatori u mm 15 20 25 32 40 50 65
Slike u inčima 1/2 3/4 1.0 1 1/4 1 1/2 2.0 2 1/2
Minimalna debljina izolacije površine
Indikatori u mm 20 20 30 30 40 50 65

Tabela odnosa prečnika cevi do debljine izolacije treće strane

Napomena Prilikom grejanja vodovoda sa otpornom žicom, uputstvo za instalaciju takođe obezbeđuje dodatnu toplotnu izolaciju sa pjenom plastikom, ekstrudiranom polietilenskom penom ili mineralnom vunom. U suprotnom, polovina energije će biti izgubljena, odnosno ući u svemir.

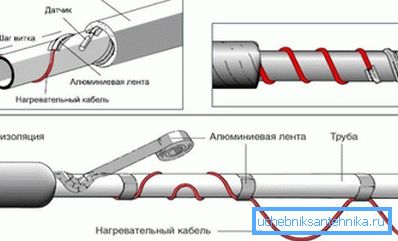

Način instalacije na otvorenom
  • Postavljanje otporne grejne žice može se vršiti na dva načina - spoljašnje i unutrašnje. Spoljno polaganje može se izvršiti na nekoliko načina - pokrenite kabl ravnom linijom na jednoj strani cevi, ili dve trake sa obe strane, ali možete ga postaviti u valovite linije i čak obmotati, ali ova druga opcija će izazvati mnogo problema. Ovakva površinska montaža uglavnom se vrši u slučajevima kada je vodovod ili kanalizacija već sastavljen i pušten u rad.

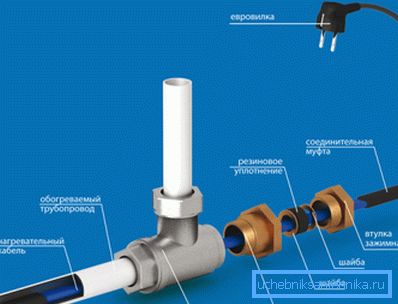

Unutrašnja ugradnja
  • Kada nabavite otporni grejni kabl za unutrašnju ugradnju, trebalo bi da budete sigurni da ćete prodati ceo komplet, koji pored žice uključuje i rukav sa žlezdom za zaptivanje ulaza, kao i komplet za sečenje za povezivanje. Pre nego što počnete da čistite krajeve, na žicu postavite navojni navoj, a zatim samu žlezdu, koja treba čvrsto pritisnuti na poliolefinski plašt (zaštita od curenja).
Sečenje kablova
  • Pre svega, potrebno je da se proširite kraj zaštitne pletenice, a za to očistite poliolefinski plašt za oko 30-40 mm i okrenite ekran u vidu flageluma - potrebno vam je za uzemljenje. Nakon toga uklonite sledeći sloj poliolefina za 15-20 mm kako biste očistili završetak grejanja, kao što je prikazano na vrhu fotografije, samo se uverite da tla nemaju mogućnost da kontaktiraju matricu grejanja.
  • Sada počnete sječiti samu matricu i zbog toga najbolje je okrenuti kabl u stranu i pažljivo, kao da oštri olovku, prvo uklonite izolaciju sa jedne strane, a zatim sa druge strane. Nakon toga rastvorite bakarne žice na bočnim stranama i isecite izolaciju sa sredine. Ne pokušavajte da učinite drugačije - matrica je prilično teška i najbolje je ukloniti na ovaj način.

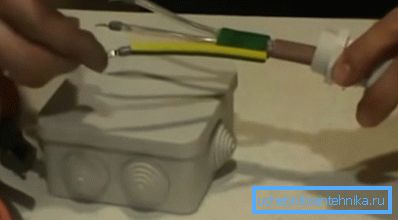

Žičani paket
  • Da biste spojili ova dva komada, biće vam potreban dvokanalni adapter iz kompleta, čije su vakupljice prednapregnute sa zaptivnim materijalom, koji takođe ima opremu. Na krajevima žice se stavljaju i na prvu plastiku, a potom i metalne cijevi, koje su gnječene kleštima u obliku terminala, koje se ubacuju u štit ili posebnu kutiju, kao na gornjoj slici. Posle toga, postavite kabl u cevovod kroz cijev i zategnite zaptivnu cevčicu koju ste stavili na samom početku.

Preporuka. Kada izaberete otpornu žicu za cevi za grijanje vode, onda treba obratiti pažnju na sertifikaciju izolacije - trebalo bi da bude pogodna za upotrebu hrane. Ako takvog sertifikata ne postoji, onda se žica može koristiti samo za ugradnju u kanalizaciju.

Zaključak

Nakon instalacije, potrebno je da zaptite kraj kabla svojim rukama i da to uradite, podelite ga, kao i za vezu. Samo u ovom slučaju morate napraviti krajeve različitih dužina, odnosno, smanjiti jedan iznad ostalih 5 mm dalje zajedno s matricom i popuniti pomoću zaptivača.
