Grejanje vodovodnih i kanalizacionih sistema: metode i alati

U kojim slučajevima se koristi električno grejanje vodovodnih i kanalizacionih sistema? Koji elementi grijanja mogu koristiti? Kako pravilno montirati ih?

Pokušajmo odgovoriti na ova pitanja.

Da li je otvoreno vodosnabdevanje kompatibilno sa oštrom ruskom klimom? Odgovor nije tako jednostavan kao što izgleda.

Kada je potrebno grejanje

Zapravo, odgovor na ovo pitanje je prilično predvidljiv: prisilno grejanje je potrebno kada se cevi mogu hladiti ispod tačke smrzavanja tokom rada.

Zašto se to može dogoditi?

  • Zagrevanje vodovodnih cevi i otpadnih voda mora biti osigurano tamo gdje ih nije moguće postaviti ispod nivoa zamrzavanja.. Tipičan primjer je permafrost: u sjevernim dijelovima zemlje, zemlja se često zamrzava kroz 3-5 metara i ne odmrzava tokom leta.
  • Topla klima, paradoksalno, takođe čini instalaciju zagrejano. Topla zima sa izuzetno retkim mrazima u nekim slučajevima čine zakopano ili skriveno postavljanje komunikacija jednostavno nepraktično. Dakle, kanalizacioni sistem i voda na potkrovlju iznad strukture kapitala mnogo je lakše proširiti duž fasade bez narušavanja unutrašnje dekoracije kuće.

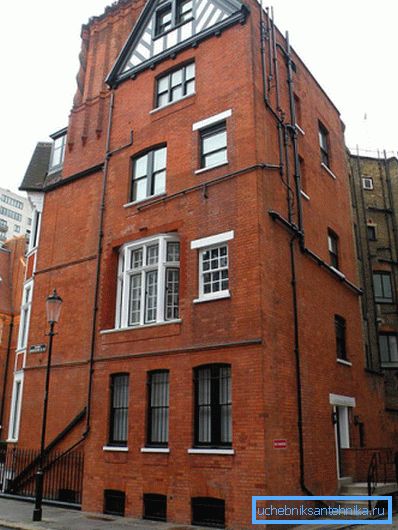

Na slici - zgrada u Londonu. Tokom rekonstrukcije kanalizacioni sistem je postavljen na fasadi.

Uzgred: pad temperature na 3-5 stepeni mraza ne dovodi do zamrzavanja vode u cevima. Kao što je autor u više navrata bio ubeđen, problemi počinju noćnim mrazima koji dostižu oko 10 stepeni. Razlozi su visoka slanost vode od vode, promena smrzavanja i toplo isparavanje kanalizacije.

Alati

Šta bi mogla biti voda za grejanje i kanalizacija?

Otporan kabel

Najjednostavnije rešenje je tzv. Otporni kabel, izolovani provodnik sa konstantnom otpornošću. Sa prolazom struje, oslobađa toplotnu snagu, tačno jednaku potrošenoj električnoj energiji.

To, pak, se računa kao proizvod napona i amperaže; struja je jednaka rezultatu deljenja napona za ukupni električni otpor provodnika.

Očigledno je, prilagođavanjem dužine grejnog elementa sa poznatom otpornošću, lako je postići raspodelu potrebne toplotne energije za svaki radni broj.

Otporni kabl može biti jednoslojni, koji uključuje polaganje zatvorene petlje i jake, zahtjeva instalaciju prstenaste spojnice.

Jednostavni i jaki otporni kablovi.

Glavna i, možda, jedina zasluga rešenja je njena niska cena. Glavni nedostatak je minimalna fleksibilnost u izboru konfiguracije: kupac je prisiljen koristiti grejni element strogo definisane dužine.

Samoregulacijski kabal

Ovaj problem je vrlo inženjersko rešen u izgradnji samoregulirajućeg kabla, sa poprečnim presekom koji više liči na traku.

Kako je traka za grejanje za vodovodne cijevi i kanalizaciju?

  • Dva bakarna provodnika koja se pokreću duž cijelog kabla su spojena na kontakte nule i faze.
  • Između njih postoji provodna matrica, što je, sasvim jednostavno, mješavina plastike sa visokim koeficijentom toplotnog širenja i ugljenom prašinom.
  • Spoljašnja strana može biti uzemljena pletenica, zaštita elektromagnetnog polja tokom spiralnih polaganja grejača.

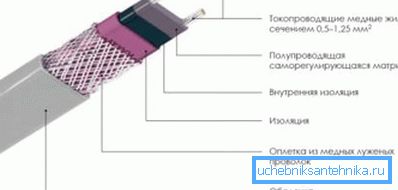

Šema kabla.

Kako funkcioniše ova šema?

  • Kada napajanje provodne matrice usled prolaza struje počinje da se zagreva.
  • Grejanje nije kompenzirano intenzivnim hladnjakom, proširenje matrice izaziva naglo povećanje električne otpornosti: čestice provodnika se uklanjaju jedni od drugih. Kao rezultat toga, grejanje kablovske sekcije je više. slabiji se zagrijava.

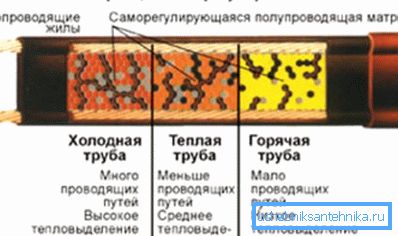

Princip rada.

Šta je dobro?

  • Ovaj kabl je ekonomičan. U toplem vremenu dramatično smanjuje potrošnju energije.
  • Ne plaši se preklapanja i lokalnog pregrijavanja koji su im izazvali.
  • Na kraju, dužina provodnika može biti apsolutno svaka - ako samo potrošnja električne energije ne prelazi nosivost nosnih vena.

Nijanse: za bilo koju dužinu, kabal mora biti opremljen sa priključnom rukavom - pažljivo izoliranim džamperom. Izolacija se sastoji od nekoliko termo skupljivih cevi, pod kojima se nanosi mala količina silikonske zaptivke pre sakupljanja.

Pored toga, drugi kraj kabla se isporučuje sa žicom za struju i električnim utikačem; u prisustvu pletenice, utikač mora imati kontakte na moru.

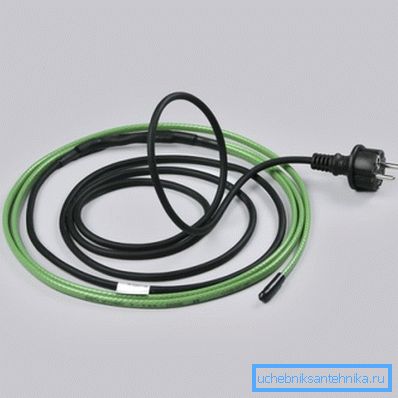

Pripremljen odjeljak.

Kako odabrati optimalnu snagu samoregulirajućeg kabla?

Gustina snage, vati po metru Obim
10 - 16 Cijevi za grijanje vode prečnika do 32 mm
24 Grejani kanalizacioni promjer 50 mm
30-40 Grejani kanalizacioni prečnik 110 mm

Montaža

Da li je teško organizovati s vlastitim rukama električno grejanje vodovodnih i kanalizacionih cijevi?

Iza cevi

Najjednostavniji priručnik za instalaciju se svodi na postavljanje grejnog elementa duž cevi u toplotnu izolacionu školjku. Kabl se može postaviti uzdužno ili zavrtanj.

Za pričvršćivanje kabla preporučujemo upotrebu aluminijumske trake. Preporuka je povezana s činjenicom da njegova reflektirajuća površina pomaže u smanjivanju gubitaka toplote zbog infracrvenog zračenja.

Međutim: na cevnim krivinama bolje je koristiti polietilenske obujmice. Samo-regulacioni kabl je prilično elastičan i kada pokušate da ga vadite na cev, jednostavno ruši skotch traku.

Spoljni stajling je jednostavan, ali podrazumijeva veliki, nepredviđeni gubitak toplote. Čak iu pjenom školjku, znatan dio potrošnje energije će biti beskorisno rasipan u svemiru.

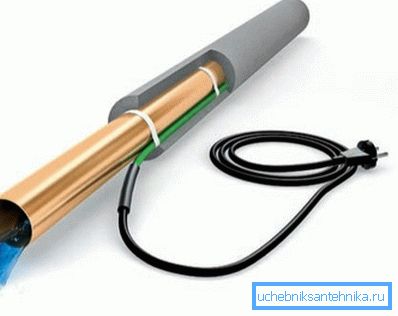

Spoljni stajling.

Unutar cevi

Grejanje vodovoda unutar cevi je mnogo efikasnije, ali zahteva rješavanje problema zaptivanja kablovske ulazne tačke. U tu svrhu se koriste specijalne armature sa gumenim ili silikonskim zaptivačima: kada se zateže matica, brtva tesno zatvara kabl.

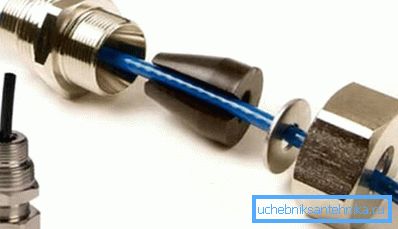

Zaptivna spojnica.

Da li je moguće postaviti grejni kabl u kanalizaciju ili septička jama?

Uobičajeno, ovo je snažno obeshrabreno. Međutim, ovde morate razumjeti jednu suptilnost.

Spoljni omotač bilo kog grejnog kabla je polivinil hlorid, vrlo plastika koja je izuzetno otporna na agresivne medije, od kojih se prave kanalizacione cijevi. Ali smanjivanje toplote je mnogo manje otporno na agresivno okruženje otpadnih voda i nekoliko godina se jednostavno rastvara u njima.

Odavde - očigledan zaključak: moguće je zagrejati sa unutrašnje strane i kanalizacijom; međutim, kablovske rukave moraju biti izvučene izvan njega na bilo koji način. Pored toga, ne zaboravite na mogućnost blokada: kada čišćenje kabla ili žice može oštetiti kabal.

Zaključak

Na koji način grejanja će se zaustaviti - čitatelj će, naravno, morati sam odabrati. Sve potrebne informacije su mu na raspolaganju.

Kao i obično, veliki broj dodatnih materijala će ponuditi video u ovom članku. Successes!
