Grejanje cevi sa kablovima: karakteristike implementacije

Cevovod u privatnoj kući ima slabu tačku - ranjivost na zimske mraze, zbog čega se može kristalizovati tečnost koja prolazi kroz cevi, što neće samo zaustaviti sistem, već će i ugroziti njen integritet.

Postoji nekoliko načina za rešavanje ovog problema. Zatim ćemo analizirati svoje najefektivno rešenje, koje uključuje upotrebu električnih žica.

Slika grejnog kabla instaliranog na cevi

Karakteristike kablovskog grijanja

Klasično, način zagrevanja vodovoda

Glavne metode za sprečavanje glacijacije cevi koje su dugo korišćene su uronjanje konstrukcije ispod nivoa zamrzavanja poda i izolacije toplotnoizolacionih materijala. Ali mnogi faktori mogu smanjiti pouzdanost takvih mera.

Ako koristite grejanje cevovoda pomoću električnog kabla, onda ćete biti sigurni u zaštitu sistema od zamrzavanja.

Princip rada

Dijagram elemenata koji se koriste za održavanje željene temperature

Grejanje se vrši zahvaljujući nekoliko komponenti:

Metoda Svrha
Grejni kabl Ovo je glavni element koji obezbeđuje grejanje zbog električne struje koja se nanosi na njega.
Termostat Mjeri temperaturu tečnosti, šalje signale na i isključuje sistem grijanja kada je određeni pad
Aluminijumska folija traka Fiksira kabal na cevi
Toplotna izolacija Povećava efikasnost žice, usmeravajući toplotu striktno na odredište, sprečavajući širenje na životnu sredinu

Savjet: ako nanijete samoregulatorni kabl za grejanje cijevi, možete raditi bez termostata. Ovo će pojednostaviti sistem, čineći ga otpornijim na oštećenja.

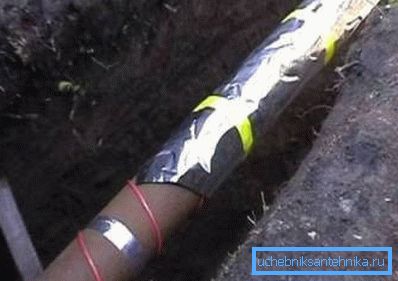

Primer upotrebe samoregulacionog grejnog kabla

To jest, žica je pričvršćena na cevi uz pomoć folije-skap trake, koja se potom povezuje na električnu mrežu, a termostat koji kontroliše promjene temperature u fluidu koji teče unutra. U trenutku hlađenja se daje signal, a kabl počinje da se zagreva, podižući temperaturu na siguran nivo.

Važno je napomenuti da se može izvršiti kako grejanjem cevovoda kablovima unutar cijevi, tako i izvan njega. Druga opcija je češća i pogodnija.

Prednosti

Postoji nekoliko glavnih prednosti ovog načina grejanja:

  • Zagarantovani rad kanalizacije i snabdevanja vodom u bilo kom vremenu. Sve dok postoji struja, vaši cjevovodi se neće zamrznuti.
  • Mogućnost lociranja cevi iznad preporučene zone. Ovo će omogućiti racionalnije distribuciju puteva i smanjiti obim zemljanih radova.
Dubina dubine obezbeđuje dodatne opcije.
  • Nema potrebe za popravkom nakon teških mraza. Na kraju krajeva, ledeni kristali nastali kao rezultat nedovoljnog zagrevanja mogu znatno oštetiti materijal cevi.

Dakle, vidimo da iako je cijena dodatnog uređaja prilično velika, uštede koje ona pruža zbog svoje funkcionalnosti više od toga plaćaju.

Montaža

Molimo pazite na PVC grejanje s najvećom pažnjom.

Da biste stvorili grejanje vodovodnih cevi sopstvenim kablom, prvo je potrebno izračunati gubitak toplote sistema kako biste izabrali pravu snagu.

Savjet: u slučaju polietilenskih i plastičnih cijevi ne može se instalirati oprema kapaciteta više od 15 W / m. Može oštetiti njihovu strukturu.

Izračunavanje

Cevi za grejanje kablova moraju biti racionalne

Formula za pronalazak toplotne izgube:

Q = (2? 3,14? W? L? (Text-tkrevet) / Ln (D / dtr.nar))? 1,3, gde

Simbol Oznaka
Q Gubitak toplote, W
W Indeks toplotne provodljivosti izolacije, najčešće je 0.04 [W / m? ° C]
L Dužina autoputa, m
text Temperatura vode unutar cevovoda, ° C
tkrevet Temperatura okoline, ° C
D Vanjski dio uzimajući u obzir izolaciju, m
dtr.nar Vanjski odjel isključuje izolaciju, m
1,3 Odabrani sigurnosni faktor

Znajući vrednost Q, možemo pronaći optimalnu dužinu žice: Lkabina= Q / Pbeats. kabina, gde je rbeats. kabina - ovo je gustina snage žice.

Piling

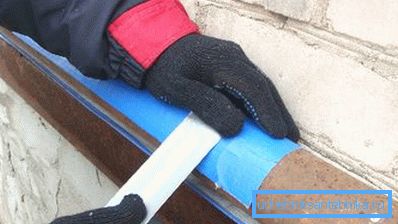

Pričvršćivanje grejnog kabla na metalnoj cevi

Tokom polaganja i fiksiranja žice, tehničko uputstvo podrazumijeva poštovanje nekih pravila:

  • Savijanje žice ne bi trebalo da bude više od njegovog radijusa, jer će to dovesti do pojave pauze.
  • Eliminišite prisustvo oštrih predmeta na putu postavljanja žice, mogu oštetiti izolaciju.
  • Ispitajte cevovod za curenje i ostalu oštećenja. Ako se pronađu, ugradnja kabla je isključena do završetka radova na popravci.
  • Nemojte priključivati ​​žicu u mrežu koja je navijena, to može prouzrokovati požar i kratak spoj.
  • Nakon ugradnje sistema grijanja, obavezno ga pokrijte toplotnom izolacijom. U suprotnom slučaju, koristićete ga za zagrevanje tečnosti koja nije unutra, ali zemlja koja okružuje cevovod.

Zaključak

Cevi koje se isporučuju sa grejnim kablovima neće vas izneveriti ni u najtežim mrazima.

Zamrzavanje vode u cevima je preplavljeno ne samo sa završetkom cjevovoda, već i sa oštećenjima. Najefikasniji način da se ovo izbjegne jeste ugradnja grijanja pomoću grijaćeg kabla.

U tom slučaju, čak i lokacija sistema iznad nivoa zamrzavanja tla neće biti kritična. Izračunavanje dužine žice i njegove instalacijske funkcije su navedene iznad.

Video u ovom članku će vam pružiti više informacija. Vodite računa o vašem sistemu vode.
