Grejanje cevi sa grejnim kablom: kako je proces

Tokom izgradnje vikendica, sve mjere za izolaciju komunikacija trebaju biti unaprijed obezbeđene (sahranjivanje u tlu ispod mjesta smrzavanja, izolacija mineralne vune, polistirenske pene, polietilenske pene), ali ponekad sve ovo nije. Možda ćete naići na plitki rov, cevi koje prolaze kroz neogrevenu prostoriju, au takvim slučajevima možete ih spasiti pomoću grejnog kabla za cevovode.

U nastavku ćemo pogledati šta je to, kako je montirano, a takođe vam pokazati video u ovom članku.

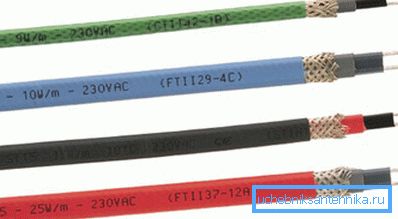

Otporni kabel - grejanje unutar cevi i spolja

Izolacija cevovoda

Grejni kabl

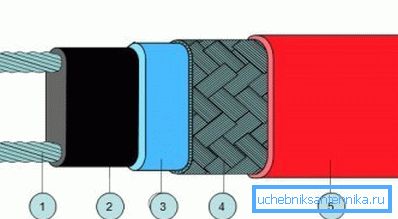

1) bakarna žica; 2) samoregulirajujući provodni element; 3) modifikovani poliolefin; 4) konzervirani bakar (ekran); 5) modifikovan poliolefin
  • Samoregulatorni grejni kabl za grejne cijevi proizveden je u obliku grejača trake, gdje poluprovodničku polimernu matricu zagreju dva paralelna provodnika. Važno je napomenuti da kada instalirate takav kabl, instrukcija vam omogućava da ga prekinete za vezu na bilo kom mestu, bez straha da će tamo nastupiti hladna zona. Pored toga, ovakav dizajn trake može regulisati količinu toplote koju generiše svaki pojedinačni odjeljak, stoga takav kabl ne može u principu izgoriti.
  • Zahvaljujući dvostrukoj izolaciji sa modifikovanim poliolefinom, uređaj dobija mehaničku zaštitu (abraziju, udar), zaštitu od aktivnih hemikalija, otpornost na vodu i visoke dielektrične osobine.. Treba imati na umu da je cijena takvog otpornog uređaja mnogo veća od one PNSV, ali praktično nema potrebe za stalnim nadzorom, jer se prilagođavanje odvija nezavisno.

Šta treba uzeti u obzir prilikom izračunavanja moći

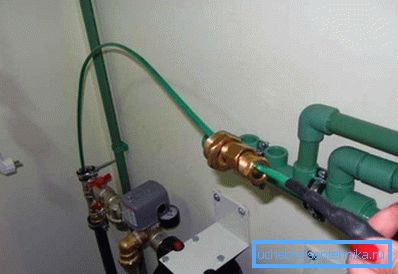

Grejni kabl postavljamo u cev

Da biste izabrali pravi otporni uređaj, u osnovi morate uzeti u obzir tri glavna faktora, to je 1) snaga treće strane toplotne izolacije; 2) materijal od koga se cevi izrađuju; 3) prečnik cevovoda.

Napomena Ako ste instalirali grejni kabl za dovod vode unutar cevi, to ne znači da više ne treba izolacija. Ako izradite dodatnu izolaciju sa mineralnom vunom, polistirenskom penom ili polietilenskom penom, značajno će smanjiti gubitak toplote, tako da će trošak struje biti i manji.

Prečnik cevovoda
Indikatori u mm 15 20 25 32 40 50 65
Slike u inčima 1/2 3/4 1.0 1 1/4 1 1/2 2.0 2 1/2
Minimalna debljina izolacije površine
Indikatori u mm 20 20 30 30 40 50 65

Montaža

Napomena Ako je to grejni kabl za kanalizaciju unutar cijevi, onda se može kupiti sa bilo kojim jaknom, ali za sistem vodosnabdevanja, izolacija fluoropolimera mora imati saglasnost za prikladnost hrane.

Spoljašnja instalacija

Postoje dva glavna načina pomoću kojih se postavlja samoregulatorni grejni kabl za cijevi - ugradnja unutar i na otvorenom. Međutim, za drugu metodu postoje neke opcije, od kojih je jedna označena u gornjoj figuri, tako da se može povezati duž cevi u singularnom u pravu, može se položiti i sa obe strane, a pored toga se montira sa valovitim linijom ili u spiralu.

Međutim, takve mogućnosti se uglavnom koriste samo kada su već uključene kanalizacije ili vodosnabdijevanja, a postoje i problemi sa zamrzavanjem, a dodatno se koristi takva grejna traka za zimsko zagrijavanje krova (zaštita od zaleđivanja).

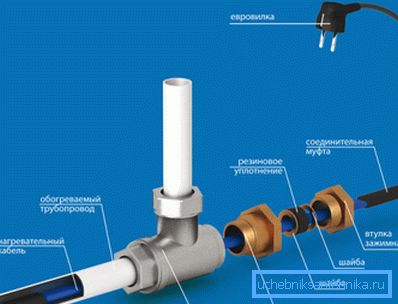

Šema montaže

Pre nego što kupite takav uređaj, morate osigurati da se prodaje zajedno sa kompletom namenjenim za rezanje, koji uključuje spojnicu i žlezdu koja štiti kabal od ulaska vode unutar, ispod izolacije. Pored toga, ugradnja grejnog kabla unutar cevi počinje sa prvom ugradnjom spojnice na njoj, a zatim i žlebom koja se čvrsto uklapa u školjku.

Poželjno je to učiniti pre nego što završite sa krajevima - na taj način ćete olakšati proces - mnogo je zgodnije i brže.

Nakon što stavite kvačilo i žlezdu svojim rukama, možete započeti sečenje, a za to ćemo morati da se povučemo sa ivice od 100-120 mm. Prvo smo isečili izolaciju duž perimetra, ali smo ga samo isečili kako ne bi oštetili ekran - nakon reza, nekoliko puta savijte kabal na ovom mestu i rez će biti kompletan.

Nakon toga, isecite izolaciju i uklonite ga (sa ivicom možete ga odvojiti nožem - pogodnije je).

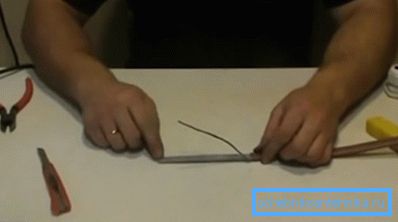

Ekran preklopi flagelum

Nakon što uklonite izolaciju, ispred vas ćete imati zaštitnu pletivu, koju morate tkati i uviti u flagellum, kao što je to učinjeno na gornjoj slici - kasnije ga spojite na uzemljenje. Sada morate osloboditi matricu grejanja i to učiniti, povući se od ivice gornjih sečenja 15-20 mm i vrlo pažljivo, kako ne bi oštetili samu matricu, pokrijte granate oko perimetra, međutim, proces je potpuno isti kao i kod gornjeg sloja.

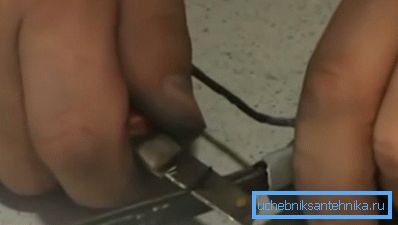

Wire Sheathing

Sada ste dostigli samu matricu i morate očistiti žice za povezivanje uklanjanjem ljuske od njih pomoću noža, ali to je nešto teže u poređenju sa dva gornja sloja izolacije koja ste se oslobodili. Za implementaciju zamišljenog, proširite ivicu trake i pažljivo uklonite plastiku, baš kao što oštri olovku - vidite deo od procesa na vrhu fotografije.

Napravite takav zamah sa dve strane i nežno povucite žice, širite ih unaokolo, tako da možete odseći već nepotrebnu školjku - možete, naravno, da isecite matricu duž sredine, ali uzimajući u obzir njegovu rigidnost, to će vam biti prilično teško.

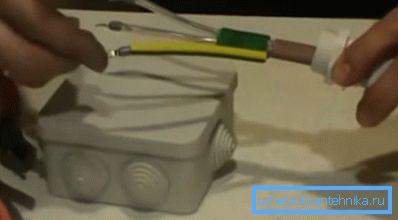

Žica je završena

Sada postavljamo specijalnu dvokanalnu mlaznicu iz kompleta na golim žicama, ali prvo napunite zaptivač u rupice kako bi osigurali vodonepropusnost (nakon instalacije, ponovo dodajte zaptivač na rupe). Na svakom jezgru (uključujući i ekran) stavite plastične cijevi iz istog kompleta, a na krajevima jezgara nalaze se metalne cijevi koje pričvršćujete kleštima ili terminalnim blokom.

Sada je kabl spreman za priključivanje na štit ili posebnu kutiju, kao na vrhu fotografije.

Napomena Povratni kraj kabla mora biti zaptiven. Da biste to uradili, uklonite 20-25 mm gornje izolacije, ostavite 5-7 mm ekrana tamo i skratite jednu od matričnih žica za 5 mm - neće doći do kratkog spoja.

Sa gornje strane stavljate toplotu na skupljanje sa kompleta i zagrijavajte ga sa podudaranjem.

Sada morate da gurnete samoregulacioni grejni kabl unutar cevi kroz priključak za pričvršćivanje, priključite priključke i zemlju na izvor napajanja i počne proces zagrevanja.

Zaključak

Cela instalacija grejnog kabla unutar cevi ne traje mnogo vremena - njeno sečenje zahteva mnogo više pažnje i troškova rada. Upravo isti postupak za povezivanje grejača trake i za ugradnju na krov (saznajte kako je kabl postavljen u različite vrste cevi).
