Gde i kako se koristi 325mm cev
Prema tehnologiji proizvodnje, čelična cijev 325 može biti zavarena ili bezšavna sa debljinom zida od 6 mm, 8 mm i 10 mm (čelik od 17G1S) - izbor materijala zavisi od predviđenog unutrašnjeg pritiska. Za spiralne cevi karakteristična je mala debljina zida, dok je za bešavne cijeve moguće samo debeo zid (GOST 20295-85)
Razgovaralićemo o nekim od karakteristika takvog građevinskog materijala ispod, a takođe ćemo vam pokazati i tematski video u ovom članku.
Opšte poznavanje
Napomena Čelični 325. cevi najčešće se koriste za grejanje, vodovodne cijevi, naftovode i gasovode i mogu se instalirati pod zemljom, na zemlji i vazduh. Pored toga, upotrebljeni materijal može se koristiti kao kućište za betonske šipove ili vertikalne podupire za drenažne sisteme, reklamne bilborde i tako dalje.
Usluge za prodaju

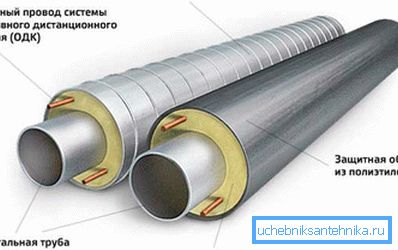

- Da bi se povećao radni vek, fabrike koje prodaju proizvođače nude takvu uslugu kao izolacija čeličnog cjevovoda - a to ne samo da povećava vijek trajanja, već i sigurnost, što je važan faktor u dizajnu, kao što to zahtijeva bilo koja instrukcija.
- Premazivanje cementnim peskom (CPP) može poslužiti kao spoljni izolacioni materijal za štapove, laktove i ceo autoput.
- Osim toga, može biti unutrašnja izolacija cementne peske (CRI) za cijevi, grane i cjelokupni cjevovod u celini može poslužiti kao premaz cementa.
- I, konačno, vrlo ojačana izolacija (VUS), koja se sastoji od tri sloja i štiti naftovode i gasovode od korozije i mehaničkih oštećenja. Naravno, cena MAS je najviša.

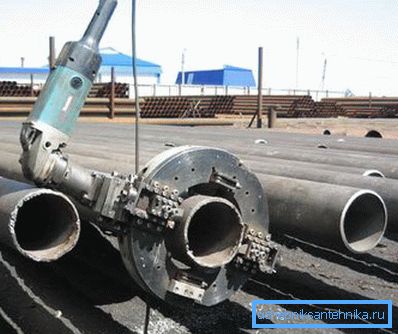

- Stezanje krajnjeg dela (ramena) postiže se rezanjem za 45 °, iako može biti drugačiji ugao, u zavisnosti od ergonomske, tehnološke ili ukrasne svrhe, a može biti i nov i 325 cevi. podeljen u tri kategorije, to je plin-kiseonik, vazdušna plazma i mehaničko sečenje.
- Najčešća, ali i najskuplja je mehanička metoda i vrši se na cevovodima na specijalnoj opremi.
- Ali metoda gas-kiseonik i vazdušna plazma se koristi na terenu. To je, direktno na lokaciji instalacije. Obično se ovaj metod koristi za konstruktivne promjene u projektima i nedostatak vremena. Ovu vrstu rada s vlastitim rukama može vršiti samo visoko kvalifikovani zavarivač.
Ostale karakteristike
| Prečnik (mm) | Debljina zida (mm) | GOST | Čelični razred | Dužina od-do (m) |
| 325 | 8 | 8732-78 | 20 | 7-11 |
| 325 | 10 | 8732-78 | 20 | 8-12 |
| 325 | 12 | 8732-78 | 20 | 8-12 |
| 325 | 14 | 8732-78 | 20 | 8-10 |
| 325 | 16 | 8732-78 | 20 | 7-11 |
| 325 | 18 | 8732-78 | 20 | 7-9 |
| 325 | 20 | 8732-78 | 20 | 7-9 |
| 325 | 22 | 8732-78 | 20 | - |
| 325 | 24 | 8732-78 | 20 | 7-9 |
| 325 | 25 | 8732-78 | 20 | 7-11 |
| 325 | 26 | 8732-78 | 20 | - |
| 325 | 28 | 8732-78 | 20 | - |
| 325 | 30 | 8732-78 | 20 | 7-9 |
| 325 | 34 | 8732-78 | 20 | 6-9 |
| 325 | 35 | 8732-78 | 20 | - |
| 325 | 36 | 8732-78 | 20 | - |
| 325 | 38 | 8732-78 | 20 | 5-7 |
| 325 | 42 | 8732-78 | 20 | 5-7 |
| 325 | 45 | 8732-78 | 20 | 5-6 |
| 325 | 48 | 8732-78 | 20 | 6-7 |
| 325 | 50 | 8732-78 | 20 | 5-7 |
Vruće valjane bešavne cijevi

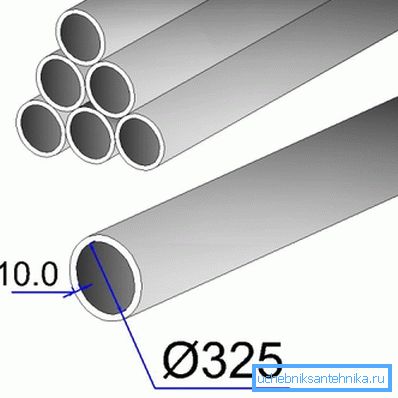

Napomena Da bi se utvrdila težina cevi 325x6 ili težina cevi 325x8 (i ostali), potrebno je da po dužini pomnožite mase jednog radnog brojača.
| Debljina zida (mm) | 6 | 7 | 8 | 9 | 10 | 12 |
| Masa radnog metra 325. cevi | 47.2 | 54.9 | 62,54 | 70.14 | 77.68 | 92.63 |
| Broj metara po toni materijala | 21.19 | 18.25 | 15.99 | 14.26 | 12.87 | 10.8 |
Maseni sto po metru

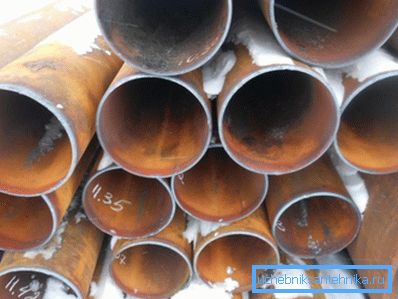

Napomena Druga težina cevi 325-8 mm zavisiće od toga da li je nova instanca, obnovljena ili stara. Razlika je naravno beznačajna i ne utiče na tehničke uslove, ali, ipak, to jeste.
Hladno valjanje

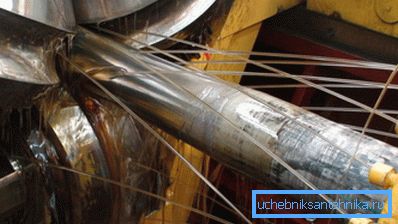

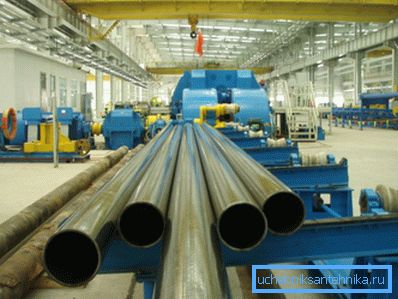

Hladno valjanje cevi vrši se na jedinstvenom mlinu pilger tipa KPTR 350-8 - ovo je za bešavne hladno valjane proizvode sa spoljnim prečnikom od 140 mm do 325 mm. Za proizvodnju se od nerđajućeg, ugljeničnog i legiranog čelika koristi određena zatezna čvrstoća od 1000 MPa, merena u hladnom stanju metala (saznajte kako su cevi obojene).
Sasvim je prirodno da proizvodi valjani na preciznom mlinu imaju izuzetno precizne geometrijske parametre i istu debljinu zida, a to se odnosi i na kvalitet legure.
Proizvodnja cevi na preciznim mašinama omogućava korišćenje takvih proizvoda ne samo za transport različitih tečnosti i gasa, već iu hemijskoj industriji, brodogradnji, pa čak i za vazduhoplovnu i svemirsku tehnologiju. HLTR 350-8 ima opterećenje prozora za lice koje se u zoni deformacije napajaju sa ivičnom zaustavljanjem, pogon se nalazi ispred, sa desnim ili lijevim izvršenjem.
Ukupni sastav opreme za valjanje obuhvata čitav niz mašina odgovornih za operativni proces. Ovo uključuje radni tri-roll postolje i pogon za njegovo kretanje, opremu za delove napajanja pomoću prekidača poluge, srednji i prednji kertridž, jedan sto za utovar i drugi za prijem gotovih proizvoda, uređaji za sakupljanje i hranjenje maziva za ulje i uređaj za zaštitu.
Za okrugle cijevi i visokokvalitetnu proizvodnju potreban je postolje sa tri valjka, što smanjuje površinu lakirane površine na izlazu. Takav uređaj se sastoji od pokretnog ležaja, koji je namenjen za valjnu silu i njegovu kalibraciju, kao i od pokretne kasete na kojoj se postavljaju radna rolna.
Maziva rashladna tečnost (tečnost za hlađenje) se uliva u zonu deformacije iz mlaznica na prskalicama, koje se nalaze na obe strane kaveza.
Feed mehanizam je dizajniran za impulsno kretanje cijevi tokom prolaska kasete tokom otvaranja valjaka. Pulsni izvor preradjenog materijala, kao i uklanjanje kertridža vrši se pomoću servo pogona, gde je način rada podešen električnim upravljačkim sistemom.
| P / p | Značenje | Jedinica merenja | Parametri |
| 1 | Maksimalni spoljni prečnik radnog komada sa tolerancijama plus, ne više od | mm | 360 |
| 2 | Debljina predmeta | mm | 5-40 |
| 3 | Dužina radnog predmeta | m | 2.5-8 |
| 4 | Tolerancija spoljašnjeg prečnika radnog komada | mm | ± 1.0 |
| 5 | Tolerancija debljine zida radnog komada, ne više | % | ± 12.5 |
| 6 | Bulge bilet | mm / m | 2 |
| 7 | Spoljni prečnik gotovih cevi | mm | 140-325 |
| 8 | Gotova debljina zida cevi | mm | 3-32 |
| 9 | Maksimalna dužina gotovog cijevi | m | 25 |
| 10 | Završna površina Ra završena cev | um | 0.8 |
| 11 | Tolerancija debljine zida gotovog cijevi pri smanjenju debljine zida od najmanje 50%, ne više | % | ± 6.0 |
| 12 | Tolerancija spoljašnjeg prečnika završene cijevi | mm | ± 0,7 |
| % | ± 0.2-0.3 | ||
| 13 | Snaga moždanog udara | mm | 1600-1700 |
| Dužina radne kasete | 1100 | ||
| 14 | Radna površina valjkaste kalibra | mm | 950 |
| 15 | Maksimalna brzina sanduka | dva vožnja / min | 45 |
| 15.1 | Brzina radne brzine | dva vožnja / min | 30 |
| 16 | Feed rate | mm | 2-25 |
| 17 | Broj feedova po ciklusu | 2 | |
| 18 | Ugao rotacije, više | ° | 35 |
Tehničke karakteristike hladno valjanih
Zaključak
U zaključku možemo reći samo da smo dali samo opšte karakteristike 325. cijevi i ukratko, uopšteno govoreći, samo o metodama hladno valjanja, kao jedne od najpreciznijih. Ali uvek možete izabrati materijal napravljen pomoću druge metode, ako vam nije potrebna velika preciznost (pogledajte i članak Niskotlačne cevi - proučavamo sve vrste i njihove karakteristike).
