Fitingi za plastične cevi i njihove tipove

Fitingi su sastavni deo bilo kog vodovoda. Uz njihovu pomoć, sistem se okreće, grane, prelazi iz jednog prečnika cevi u drugi. Plastični cjevovod ne radi bez njih, pa ćemo u ovom članku pogledati koji fitingi za plastične cevi postoje i za koje svrhe se koriste.

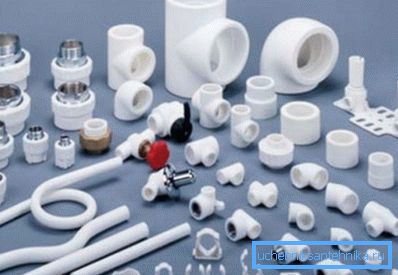

Detalji za plastične cijevi

Opšte informacije

Prije svega treba reći da se fitingi plastičnih cijevi, kao i same cijevi, mogu napraviti od različitih materijala:

  • Polivinilklorid;
  • Metalna plastika;
  • Polipropilen
  • Polietilen itd.

Prilikom izbora delova, obratite pažnju na činjenicu da su napravljeni od istog materijala kao i čitav autoput. Istina, moram reći da u zavisnosti od materijala, cena sličnih proizvoda može varirati.

Upotreba fitinga omogućava ne samo brzo instaliranje bilo kojeg dijela cjevovoda, već i pravljenje kvalitetnih zglobova, čak iu najkompleksnijim i najsloženijim dijelovima cjevovoda.

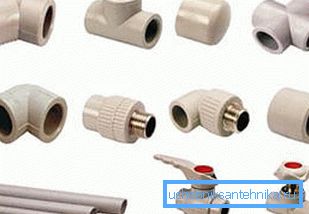

Plastične cijevi od polipropilena za snabdevanje vodom i fitinge

U zavisnosti od vrste materijala od kojih su delovi napravljeni, priključak plastičnih cevi sa priključcima može se napraviti na nekoliko načina:

Diffusion lemljenje Pogodno za polipropilenske i plastične proizvode od metala.
Električno zavarivanje specijalnim uređajem Koristi se za montiranje proizvoda od polietilena.
Ispitivanje pritiska Koristi se za ugradnju kopolimernih materijala i proizvoda od metala-plastike, sa bliskom razmakom metalnog prozora.

Vrste delova

Američka žena

Američki - in-place dizajn, dizajniran za povezivanje vodovodnih instalacija sa vodom. Zategnutost obezbeđuje specijalizovani konus sa gumenim ili silikonskim prstenom zaptivača.

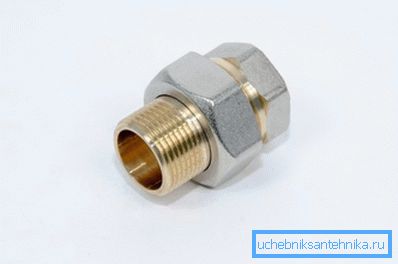

Američka žena

Glavna prednost ovog dizajna je da se svaki deo delova posebno fiksira na elemente koji se spoje, nakon čega su pričvršćeni uz pomoć navrtke, čime se obezbeđuje čvrsta i pouzdana spojnica.

Postoje dve vrste sličnih delova:

  • Kutak
  • Prave linije

Uz pomoć ugla Amerikanca, možete napraviti ugao spojnica autoputeva bez napetosti ili napetosti materijala. Takođe treba napomenuti da su proizvodi sa unutrašnjim i vanjskim navojem. Ovo omogućava instalaciju bez upotrebe dodatnih adaptera.

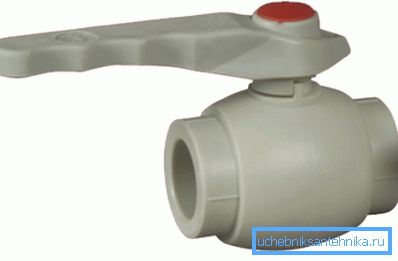

Na slici - ručni ventil

Zatvarači i kontrolni ventili

Ova vrsta proizvoda uključuje slavine i ventile.

Postoje dva glavna tipa ventila i armature:

  • Ručni ventil;
  • Termostatski ventil.

Osim toga, detalji se razlikuju po tipu stambenog prostora, koji može biti:

  • Polimer, namenjen za lemljenje u sistem.
  • Metal, sa navojem. U tom slučaju, s jedne strane ventil se može naći američki, što vam omogućava da ga demontirate, bez demontaže dizajna.
Ventil za navoj

Glavna karakteristika dizalica je stepen čvrstoće, koji određuje područje njihove primjene.

U zavisnosti od tezine, ove vrste fitinga za plastične cevi mogu se koristiti u sledećim sistemima:

  • Snabdevanje gasom;
  • Topla voda ili toplota;
  • Snabdevanje hladnom vodom.

Obratite pažnju! Ventili dizajnirani za snabdevanje hladnom vodom se ne smeju koristiti za sisteme za dovod tople vode, a pogotovo gas.

Tee

Tube i krstovi

Teži i krstovi su povezujući elementi koji igraju primarnu ulogu u formiranju cevovoda, jer omogućavaju širenje i spajanje nekoliko pravaca. Centralni prekidači i križnice mogu se izvoditi pod pravim uglom ili pod uglom od 30 do 40 stepeni.

Plastične cevi i fitinge ovog tipa mogu se povezati pomoću lemljenja ili navoja. Pored toga, postoje tranzicijske modifikacije koje omogućavaju prelazak sa jedne vrste veze na drugu.

Takođe treba napomenuti da su tačke i krstovi mogu biti:

  • Jednako - otvori kućišta i vrata imaju isti prečnik;
  • Prelazni - otvori i usta imaju različite prečnike.

Obratite pažnju! Ne bi trebalo da pokušavate da koristite delove koji se povezuju, osim za njihovu namjenu ili da ih modernizujete sopstvenim rukama, jer to može dovesti do stvaranja unutrašnje snažne povratne vode i deformacije glavnog ili njenog smanjenja.

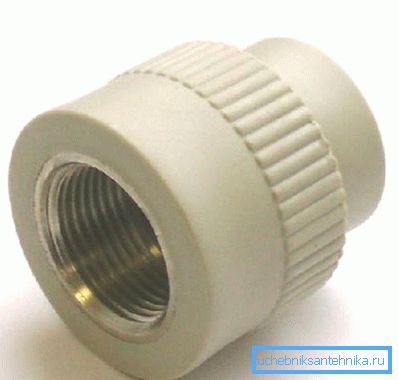

Spojni adapter

Spojnice

Spojnice su dizajnirane da obezbede kvalitetno povezivanje elemenata prtljažnika istog prečnika, što može biti potrebno za dugačke razmake ili ako nije moguće koristiti cijeli dio.

Postoje četiri tipa spojnica:

  • Montaža za lemljenje plastičnih cevi istog materijala;
  • Za montažu elemenata napravljenih od različitih materijala (s jedne strane, napravljena je lemna veza, a s druge strane, ispod navoja).
  • Spojnice za prelazak sa krutih mesta na valovite (koriste se u kanalizacionim sistemima).
  • Priključiti elemente različitih prečnika (prelazi).

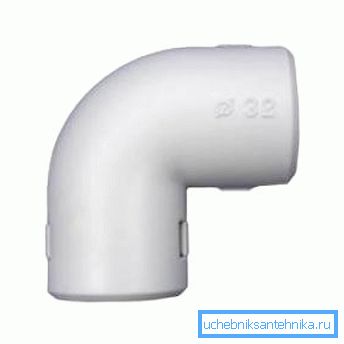

Ugaoni spoj

Okretni zglobovi

Ovi proizvodi su najpopularniji tipovi pričvršćivača, jer omogućavaju izvođenje obrtaja, bez kojih nikakav sistem nije nezamisliv. Kao i ostali proizvodi opisani u prethodnom tekstu, ugaoni spojevi mogu se napraviti i za navoje i za lemljenje.

Ugao rotacije prolaza može se razlikovati, međutim, najpopularnije veze sa pravim uglom.

Konture i podrška

Konture uključuju priključne elemente koji omogućavaju pojednostavljenje instalacije sistema na preseku staza ili pojavu strukturalnih prepreka koje sprečavaju dalju konstrukciju linije.

Obilaznica

Podrška - proizvodi namijenjeni za čvrsto pričvršćivanje cjevovoda. Po pravilu, njihova upotreba zahtijeva upute za grijanje ili toplu vodu, što je povezano sa povećanjem plastičnosti polimernih materijala pod visokom temperaturom. Podupirač vam omogućavaju da sigurno pričvrstite strukturu u određenim točkama.

Ovde su, možda, svi glavni elementi za povezivanje, koji se najčešće koriste za ugradnju takvih cevovoda.

Zaključak

Bez montaže, instalacija cjevovoda nije moguća. Stoga, prilikom izračunavanja cijevi za sistemski uređaj, potrebno je odmah odrediti elemente za povezivanje, odnosno njihovu vrstu i količinu. Ovo će omogućiti brzo i efikasno izvođenje konstrukcije (pogledati i članak Fiting za PVC cijevi: ekonomična opcija za montažu komunikacija).

Sa videa u ovom članku možete dobiti više informacija o ovoj temi.
