Fitingi za metalne cijevi: povezati dijelove na različite

Fitingi za cijevi od metala i polimera, kao i dijelovi za sklapanje komunikacija napravljenih samo od metalnih elemenata, mogu biti vrlo različiti. U ovom slučaju, razlike leže u materijalu od koga su napravljeni konektori i po njihovom dizajnu.

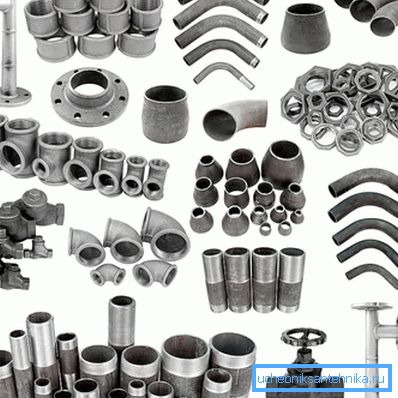

Mali dio raznolikosti proizvoda koji se koriste za polaganje cjevovoda

U nastavku pogledamo glavne tipove delova, obraćajući pažnju na njihove snage i slabosti.

Od čega su napravljeni?

Pregled opsega fitinga počinje analizom materijala koji se koriste za njihovu proizvodnju. Po pravilu, delovi za povezivanje metala poklapaju se sa metalom koji se koristi za postavljanje komunikacije cevi, ali postoje izuzeci.

Najčešće se koriste za proizvodnju konektora cevi:

  • Liveno gvožđe. Materijal je otporan na napone i hemijske utjecaje, izdržava visok pritisak. Većina modela od livenog gvožđa obezbeđuju navojnu vezu, ali takođe možete pronaći i spojnice koje zahtevaju dodatno zaptivanje sa cementnim malterom, zaptivnim materijalima ili čak olovom. Nedostatak fioka od livenog gvožđa je velika masa i visoka cena.

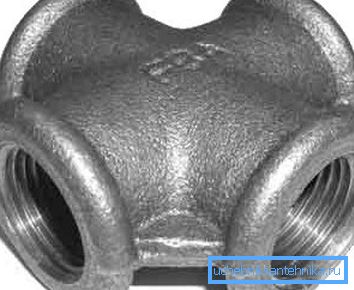

Krst od željeza
  • Čelik Koristi se na istom mestu kao livno gvožđe, koje je manje krhka zbog veće elastičnosti. Za razliku od livenog gvožđa, čelične armature su ranije propale jer su više podložne koroziji (uključujući elektrohemijsku).
  • Brass. Dobra opcija u smislu pouzdanosti, trajnosti i performansi. Mesingani fitingi mogu se koristiti za uređenje metalnih cjevovoda, kao i prilikom instalacije plastičnih komunikacija.
  • Bakar. Takvi delovi će biti najskuplji, ali istovremeno obezbeđuju najpouzdanije i trajnije priključenje cevi. Najčešće se koriste u sistemima grejanja, ali mogu biti uključeni u montažu vodovodnih cevi u privatnim kućama i komercijalnim organizacijama.

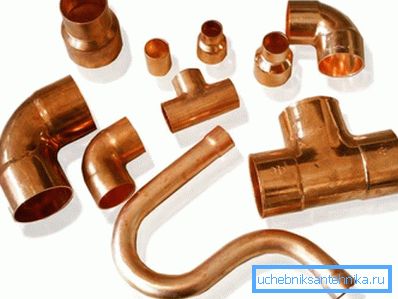

Adapteri bakra u tankom zidu, uglovi i krivine

Obratite pažnju! Bakar i mesing se rijetko koriste za postavljanje komunikacija sa trupama.

Pored toga, prilikom uređenja sistema za snabdevanje vodom na bazi metalno-plastičnih cevi koriste se i konektori od tehnopolimera sa metalnim (čeličnim ili mesinganim) umetcima.

Varijante dizajna

Za zavarivanje ili lemljenje

Fotografije zavarenog zgloba koristeći koleno

Ako su materijali manje-više jasni, pokušajte da razumete konfiguracije.

Najjednostavniji su konektori za koje se koristi zavarivanje ili (u slučaju dijelova bakra / mesinga) lemljenje.

  • Zavareni priključak predstavlja fragment cevi određene konfiguracije. Po pravilu, njegov prečnik odgovara prečniku priključenih cevovoda, što omogućava zavarivanje ivica proizvoda od kraja do kraja.
  • Apsolutna većina zavarenih fitinga napravljena je od "crnog" čelika. U ovom slučaju, zavar se dobija dovoljno pouzdan da izdrži najviši mogući pritisak.

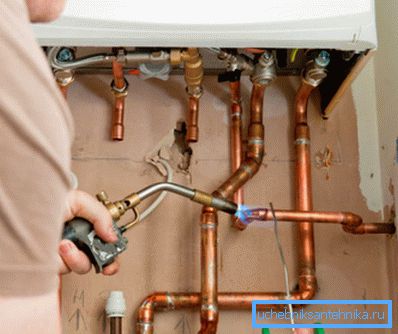

Proces lemljenja bakra
  • Proizvodi bakra i mesinga se proizvode za koje se lemljenje nanosi. Njihova konfiguracija omogućava prisustvo utičnice za ugradnju cijevi, a minimalna praznina za punjenje pomoću leme mora ostati.

Obratite pažnju! Cevi za zavarivanje i lemljenje su složene tehnologije koje zahtevaju dugoročni razvoj. Dakle, tekstualna uputstva i video objašnjenja treba temeljno proučiti i najbolje od svega pod vodstvom iskusnog majstora.

Pod nitima

Navojni delovi su među najčešćim. Mogu se napraviti iz bilo kog od gore navedenih materijala, ali primar u ovom segmentu sigurno drži čelik i mesing.

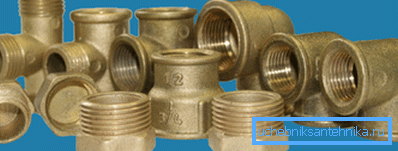

Mesingani proizvodi

Sledeće je tipično za navojne veze:

  • Najčešće se takvi dijelovi koriste za spajanje cevi prečnika 50 mm ili manje. Sa dužim obimom, navoj ne može obezbediti potrebnu zategnutost.
  • Za postavljanje kolena, čekića ili ukrštanja, potrebno je imati navoj ne samo na priključku, već i na cevi. U nekim slučajevima, sečenje se mora vršiti nezavisno uz pomoć specijalnih alata - umri.
  • Ponekad priključci zahtevaju dodatnu sabijanje. U tu svrhu, na spoju je napravljen namotaj sintetičke (polimerne trake) ili prirodnih (lanenih vučnih i analognih) materijala.
Zaptivanje namotaja

Savjet! Početnici često pogrešno razmišljaju da je snažniji thread zategnut, čvršći će se spojiti. Zapravo, uz preveliki napor, postoji rizik od "vuče", prekidanja niti i garantovanog curenja.

Ispod prirubnice

Za montažu delova prečnika veće od 50 mm koriste se prirubnice za cevi.

Primer ovakvog ugradnje prikazan je na slici u ovom odeljku.

  • Po pravilu, ovi proizvodi se biraju pod presekom cevovoda. Takođe, ponekad prirubnički spojevi direktno zavaravaju cevi, ali u ovom slučaju pouzdanost sklopa je znatno smanjena.
  • Za zaptivanje na mestu kontakta može se postaviti zaptivka elastičnog materijala. U ovom slučaju, spoj dva cijevi zahtijeva periodično održavanje kako bi se zamijenio istrošeni dio.
  • Prednost prirubničkih fitinga je činjenica da se mogu koristiti za ugradnju zapornih ventila, različitih senzora, ventila itd. Na cevovode velikog prečnika.

Crimped

Relativno nedavno su korišćeni tzv. Kompresioni fitingi za povezivanje metalnih cevi.

Njihov princip rada je gotovo identičan onom koji se koristi prilikom upotrebe kompresionog fitinga za plastičnu cev:

  • Natezna kapica od metala (čelik ili mesing) je postavljena na navoj.
  • Prilikom zavrtanja navrtke, pritiska se posebnim zaptivačem od elastičnog materijala ili tankog metala do interfejsa.

Obratite pažnju! Upotreba gumenih ili polimernih podloga nameće ograničenje na temperaturne uslove u kojima se sistem može koristiti: maksimalno grejanje je 950C.

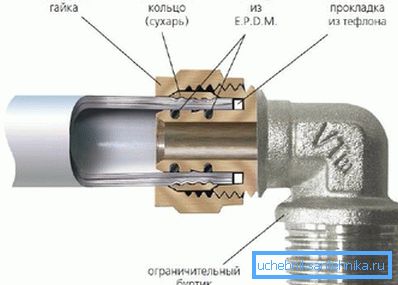

Dijagram uređaja (u odeljku)
  • Istovremeno, zahvaljujući pritisku, obezbeđen je tišina za funkcionisanje sistema.
  • Neke kompanije proizvode univerzalne modele takvih uređaja, koje su jednako dobro pogodne za čelične i plastične cevi.

Proizvodi ove vrste obično se koriste u uređenju sistema vodosnabdevanja. Glavna prednost u ovom slučaju je značajna zaradu u vremenu: cev se stavlja u fiksiranje bez navoja, što u velikoj mjeri olakšava naš rad.

Sa druge strane, takva shema instalacije ima svoje nedostatke. Na primer, uz ozbiljne napore, cijev se jednostavno može izvući, pogotovo ako je tesnilo donekle skriveno i izgubilo elastičnost. Naravno, takav vektor sile nije atipičan za cevovode, ali je neophodno pamtiti ovu osobinu!

Zaključak

Sastavljanje metalnih komunikacija sopstvenim rukama, moramo odabrati ne samo cevi, već i delove koji će ih koristiti za priključivanje. Zbog toga je važno, prije početka rada, da se upoznate sa čitavim rasponom raspoloživih dijelova i izaberete one koji će najviše odgovarati postavljenim zadacima, našim zahtjevima i finansijskim mogućnostima.

Detaljniji pregled gore opisanih proizvoda može se naći na video snimku u ovom članku.
