Fitingi za metal-plastične cijevi: tipovi, uređaji, tipični

Kako se cevi metala i polimera povezuju sa vodom? Kako su postavljeni kompresioni ili presovani elementi za metal-plastične cijevi? Da li ovi uređaji imaju bilo kakve probleme koje kupac treba da zna?

Hajde da shvatimo.

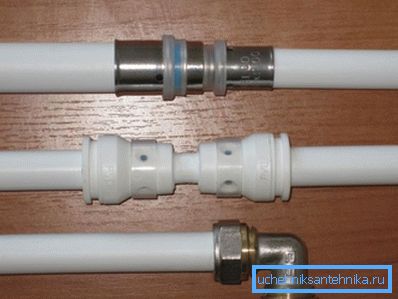

Tri postojeće metode spajanja metal-plastike.

Klasifikacija

Koje vrste fitinga za metalne cevi mogu se razlikovati?

Hajde da preformulišemo pitanje: po kojim znacima se mogu svrstati?

  • Funkcionalnost. Oblik i izgled fitinga najodređen je onim što je namenjen: očigledno je da će se ukrasni element, teza, ugao za mikser i adapter iz jednog prečnika u drugi izgledati drugačije.
  • Materijal. Zapravo, lista je mala: ovi proizvodi su uglavnom mesingani (ponekad sa hromiranim slojevima); Novi uvodni elementi su dostupni i sa kućištem od mesinga i polipropilena.

Usput: ispod plastike, u ovom slučaju postoji mesingan odstojnik i bravica od nehrđajućeg čelika.

  • Pređite prečnik. Evo tipičnih veličina fitinga za plastične cevi za različite primjene.
Funkcija cevovoda Promjer priključene cijevi
Liner chvs, dovod tople vode za jedan sanitarni uređaj 16 mm
Liner chvs, dovod tople vode za nekoliko vodovodnih instalacija, grejne cevi za jedan uređaj za grejanje 20 mm
Unutrašnje ožičenje i grejanje, grejanje ožičenja u vikendici sa prisilnom cirkulacijom rashladne tečnosti 26 mm
Zalijevanje grejanja u gravitacionom sistemu 32 - 40 mm

Imajte na umu: pored krivine za cijev metal-polimera, priključak može imati jedan ili više navoja cevi - spoljašnje i unutrašnje.

  • Način fiksiranja cijevi. Ako drugim tehničkim karakteristikama fitinga za plastične cijevi nisu potrebni posebni komentari, onda je vrijedno zadržati na ovome.

Metode fiksiranja cevi

Koje su opcije moguće?

Sa podeljenim prstenom

Ovi uređaji su se prvi put pojavili na ruskom tržištu i u velikoj meri formirali odnos potrošača na materijal kao celinu.

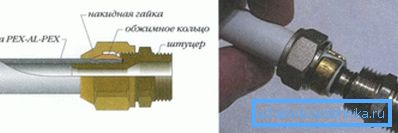

Šema i izgled proizvoda.

Kako funkcioniše kompaktno podešavanje prstenastog prstena?

  • Cev je pričvršćena na priključku, opremljenim parom prstenastih prstena i leži u odnosu na fluoroplastičku podlošku.
  • Prilikom zatezanja matice zatvarača, komprimuje se prstenasti prsten, koji komprimuje cev na mlaznicu i sprječava njegovo slučajno isključenje.

Važno: zaptivanje veze nije obezbeđeno prešanjem, tj. Prstenastom zaptivkom. Split prsten sigurno popravlja cijev.

Kako se povezuje takva veza?

Evo tipičnog uputstva većine proizvođača:

  1. Cev se iseče na mestu pomoću sekača.
  2. Zatim, uz pomoć kalibra, oslobodi se najmanjih ovaliteta. Osim toga, barem na unutrašnjoj površini je fasada.
  3. Noseća kapica i split prsten su sukcesivno pogonjeni na cev.
  4. Cev se stavlja na pričvršćivanje zaustavljanja.
  5. Razdvojni prsten i matica se pomeraju nazad na ivicu - takođe i na zaustavljanje - nakon čega je nit pričvršćen prvo ručno, a zatim sa par ključeva.

Pritiskom

Pred-okov za metal-plastične cijevi su raspoređeni na nešto drugačiji način: umjesto navrtke i prstenastog prstena, cijev u zadnjem štapu stisne stezaljku koja je na svim stranama deformirana posebnim klešta.

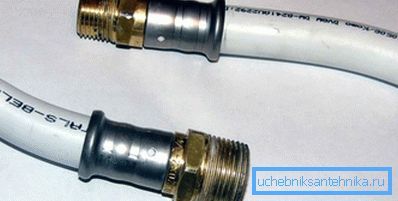

Komprimovani priključci.

Ako u prethodnom slučaju instalacija fitinga za metal-plastične cijevi zahtijeva samo da imate par podesivih ili otvorenih ključeva, onda ćete morati dobiti posebne klešta. Cena kvalitetnog alata je najmanje 9-10 hiljada rubalja; Čvrsti električni grinji mogu učiniti u svih 40.

 Niz operacija se malo razlikuje od onog opisanog iznad:

  1. Cev se iseče i kalibriše.
  2. Stezaljka se pomera sa ivice.
  3. Kraj cevi je zategnut na priključku.
  4. Stezaljka se vraća na ivicu dok se ne zaustavi i preklopi klešta dok se ne pojavi vidljiva deformacija prstena.

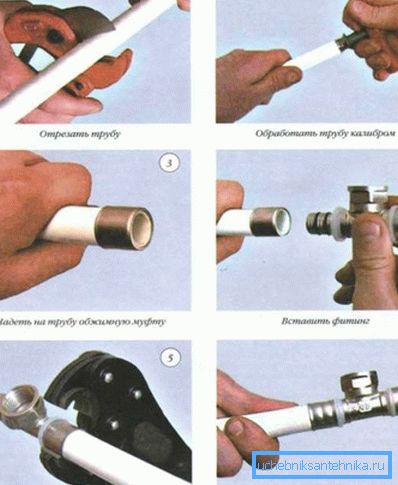

Redosled instalacije.

Pritisni

Pritisak ili fitingi su se nedavno pojavili na domaćem tržištu. Njihov uređaj je veoma duhovit i ne razlikuje se u složenosti.

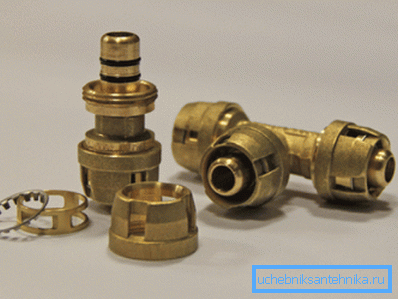

Na fotografiji - medeninasti pritisak.

Njegova glavna prednost je što instalacija veze, prema garancijama proizvođača i prodavaca, može biti izvedena ručno bez ikakvog alata. Dovoljno je ubaciti kraj cijevi u prstenastu žlebu, pritisnite - i rad se završava.

U tom slučaju ostaje složljivo - dovoljno je da odvrnete orah.

Nuance: još uvijek je potreban nož za sečenje i kalibar. Ovalnost cijevi i nedostatak šamera mogu dovesti do kršenja pritiska pod pritiskom.

Kako to funkcioniše? Uopšteno gledano, mehanizam nije teško razumjeti nakon ispitivanja snimka: čvrstoća je osigurana od strane istih prstenastih gumenih prstena; Izduženje čeličnih prstenastih prstena fiksira površinu cevi, sprečavajući njegov preokret. Dodatna obloga ne dozvoljava prolazu za zaključavanje da se premješta previše blizu ivice.

Problemi

Nažalost, zahvaljujući dizajnu split-ringa, metalna plastika kao celina stekla je reputaciju za izuzetno nepouzdan materijal. U čemu je razlog? Zbog činjenice da su prilikom instalacije dovoda tople vode ili grijanja počeli da protiču niz ciklusa zagrevanja i hlađenja.

Interesantno je da su fitingi ovog problema praktično bezvredni. Još uvijek nema dovoljno podataka o futanima za utiskivanje, tako da je prerano da se izvuku zaključci.

U čemu je problem? Zašto teče veza?

I zbog toga što kršenje ovaliteta cevi i neobrađenih ramena za vreme montaže srušiti prstenaste zaptivke. Kao rezultat toga, nakon presovanja sa podeljenim prstenom, tišinu obezbeđuje samo unutrašnji sloj polietilena, koji se jednostavno deformiše tokom grejanja i konstantnog pritiska. Kada se hladi, pojavljuju se praznine u kojima voda gura.

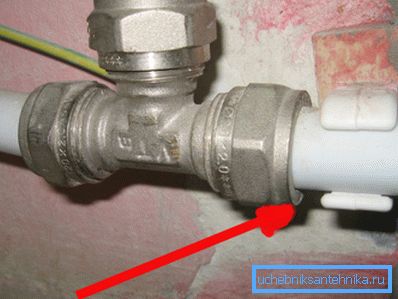

Tipična lokacija curenja.

Napomena - ne ulaze svi priključci. Samo one gde je gumeni pečat slomljen.

Zbog čega je ovaj napad zaustavljen?

Postoje dva razloga.

  1. Njihova montaža je raspoređena malo drugačije. Žlebovi sa prstenovima su dublje i teže ukloniti.
  2. Nakon što potrošite impresivnu količinu klešta kliješta, verovatno neće instalirati instalater na kalibratoru. Istovremeno, prilikom montiranja kompresionih spojeva, nož se često zamenjuje žičnom trakom, a šrafovi se u principu ne uklanjaju.

Pa šta da radite ako grejpa topla voda ispod mahovine?

  • Odvrnite maticu i rastavite vezu.
  • Ponovno okrevate i kalibrirajte kraj cevi.
  • Ispravite ili zamenite O-prstenove.
  • Ponovo sastavite.

Zaključak

Nadamo se da će naš izlet u uređaj nekih vrsta sanitarne opreme biti koristan za čitaoca. Bolje je da odlučite koji fitinge za metal-plastične cijevi (pročitajte i članak Fiting za PVC cijevi: ekonomična opcija za montažu komunikacija).

Kao i obično, u priloženom videu u ovom članku možete pronaći dodatne tematske informacije. Successes!
