Distribucioni kolektor za zagrevanje kuće

Nezavisno nezavisno grijanje privatne kuće je korisna stvar, ali samo ako je dobro regulisana. Ponekad se dešava da su uzeli visokokvalitetni kotao, a ožičenje je ispravno lemljeno, au kući nije bilo dovoljno toplote.

Često uzrok ovog dosadnog nesporazuma je nedostatak distributivnog kolektora, koji se može kupiti ili napraviti ručno, ali nije moguće racionalno distribuirati grejanje u srednjim i velikim kućicama.

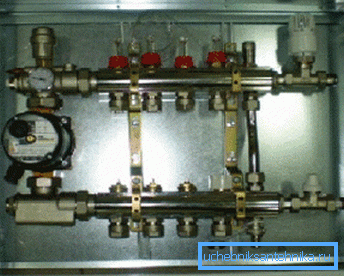

Fotografija lokalnog distributera sa cirkulacionom pumpom.

Zašto instalirati kolektor

Sa osnovnim tehničkim obrazovanjem, lako je upoređivati ​​jednostavne stvari. Prečnik mlaznice koji izlazi iz kotla često je mnogo manji od sume prečnika cevi koje se protežu na svaku tačku. Neki pokušavaju da nadoknadi ovo instaliranjem moćne cirkulacione pumpe, ali svaki sistem ima svoj maksimum, a ako ga ignorišete, sistem će propasti ili će potrošnja goriva dramatično porasti.

Da bismo postali jasniji, pogledajmo primer. Izlaz većine kotlova na kotlovima za grejanje u domaćinstvu je?

Pretpostavimo da hrani 3 boda:

  1. zidni radijatorski sistem;
  2. kotao za indirektno grejanje;
  3. konturni topli pod.

Navojna cev za svaku tačku ima presek od 1 inča. Očigledno je da je cev u? neće moći u potpunosti da obezbedi 3 inčne cevi, jednostavno nema dovoljno rashladne tečnosti.

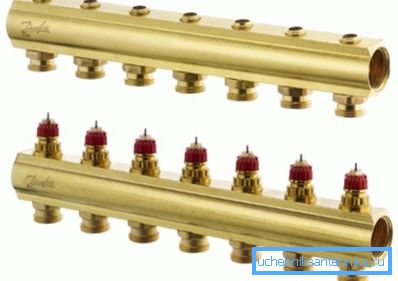

Fabrički kolektor od mesinga.

Postoje slučajevi kada ožičenje radijatora radi normalno, ali samo do trenutka kada je uključen topao pod. Nakon toga, radijatori su blago topli i pod ne zagrejavaju. Moćniji kotao nije opcija, u većini slučajeva dovoljno je instalirati distributivni kolektor sistema grijanja.

Uređaj i princip rada

Možda ste već primetili da se cena distributera može snažno promeniti. Zavisi od mnogih faktora, ali princip rada i opšti uređaj jedinice su isti kod svih modela.

Kako kolektor grejanja

U stvari, distributer je srednji rezervoar u kojem se hlađena tečnost sakuplja pre puštanja u sistem. Ako to objasnite na prstima, onda zamislite bačvu u kojoj se izrađuju nekoliko rupa, a svaka rupa se postavlja. Sada možete regulisati protok tečnosti iz slavina.

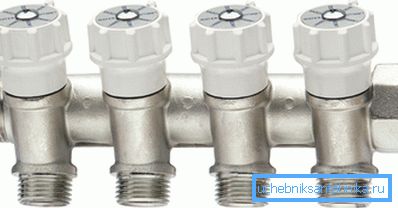

Ventili za podešavanje pritiska.

Naravno, rekli smo preuveličani, u stvarnosti je distribuciona rascjepa mnogo složenija. Da bi sistem jasno funkcionisao, jedan materinski kapacitet sa ugrađenim ulazom nije dovoljan.

Ovde se instaliraju regulacioni ventili, zaporni ventili za krvarenje vazduha, termometri za kontrolu rashladne tečnosti i mjerači pritiska. U ozbiljnim sistemima, pored opšte cirkulacione pumpe, može se instalirati i zasebna pumpa na svakoj grani.

Pored toga, punopravni kolektor sastoji se od najmanje 2 tenka. Jedan češalj je odgovoran za tok hladnjaka, drugi ima funkciju kontrole povratka. Kao rezultat toga, moguće je podesiti brzinu protoka tečnosti za svaku granu, plus, ako je potrebno, grana se može u potpunosti isključiti.

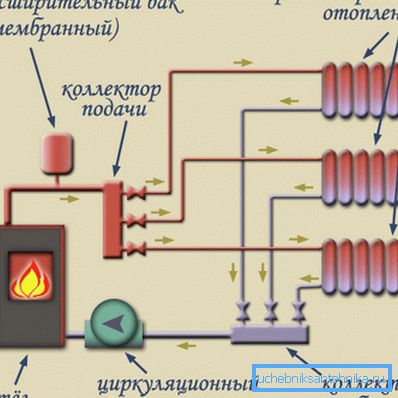

Opšta šema ugradnje ventila.

Dve vrste ventila

Savremeni distributeri su konvencionalno podijeljeni na dva glavna tipa, razlikuju se prvenstveno u svrhu i po veličini.

Prva kategorija jedinica je dizajnirana za ugradnju moćnih sistema grejanja u prilično velikim zgradama. Ovakav distributivni kolektor sistema za grejanje je ugrađen u kotlarnicu i ima 2 volumetrijska češljaka, čiji se presek može pokrenuti od 100 mm i više.

Oprema u kotlarnici.

Dodatna cirkulaciona pumpa za sistem grijanja postavljena je na svaku mlaznicu dovodnog rastavljaća, pored zapornog ventila. Povratna cev je, po pravilu, završena samo sa zapornim ventilom. Posebna karakteristika takvih sistema jeste prisustvo takozvanih hidrauličnih strelica.

Hydroarrow omogućava glatko, bez iznenadnih kapi, distribuirati rashladno sredstvo između različitih krugova za grejanje. Jednostavno je cev sa velikim prečnikom sa više vodova. Uputstvo za instalaciju takođe ne izaziva poteškoće, ustvari, između dovodne i povratne češljače je napravljen kratak spoj.

Drugi tip je lokalni sistem koji je dizajniran za grijanje malih prostora, jednokrevetne ili blokade. U principu, krug opreme nije drugačiji. Kao iu prvom slučaju, postavljeni su 2 češlja, hrana i obrnuto.

Međutim, ako su distributeri za kotlarnicu dizajnirani da potpuno zamene hladnu tečnost toplom, onda lokalni uređaji samo miješu toplu i hladnu vodu i pokreću ga u sistem.

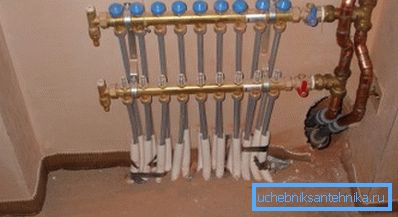

Lokalni distributer za podno grejanje.

Funkciju hidrauličnih strelica često vrši dodatna cirkulaciona pumpa. Što zbog razlike u temperaturi, na poslu zauzima toplu vodu i, miješajući ga hladnom vodom, pokreće ga u sistem. Na prvi pogled, cela struktura može izgledati nepotrebno komplikovana, ali to je dizajn koji omogućava optimalnu distribuciju toplote u kući.

Važno: Gornji dizajn je dizajniran za velike sisteme. Za male kuće, ove poteškoće su nepotrebne, postoji samo jedan lokalni sistem za 3-5 grane.

Hidroarm sa meračem pritiska.

Saveti za samonosnovanje

Distribucijski kolektor grejanje svojih ruku da se lako prikupe. Kao što ste već shvatili, sam dizajn je prilično jednostavan i jednostavan.

Celo pitanje je koliko dodatnih funkcija želite da napravite u vašem sistemu.

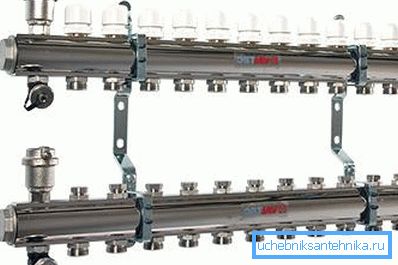

Čelični češalj.
  • Ako govorimo o distributeru namijenjenoj za ugradnju u kotlovnicu, onda ove strukture trebaju biti dizajnirane za konstantnu, dovoljno visoku temperaturu i pritisak.. Odgovaraju na takve testove mogu samo metali. Zbog toga će za dizajn takvih sistema biti potrebno električno zavarivanje i sposobnost da se prirodno kuva.
  • Konfiguracija same cevi majke, na kojoj se zasnivaju izlazi na sistem, nije bitno. Ali iz iskustva možemo preporučiti upotrebu cevi kvadratnog ili pravougaonog odeljka. Krug se takođe može koristiti, ali je teže označiti i kuvati.
  • Lokalni sistem nema toliko stroge zahteve, tako da se može sastaviti iz više pristupačnih materijala.. Trenutno su polipropilenske cijevi i fitingi najpogodniji za samonastavu u umjetničkim uslovima. Mogu se iznajmiti lemilice, mogu se kupiti makaze, a uputstva za instalaciju su dostupna svima.

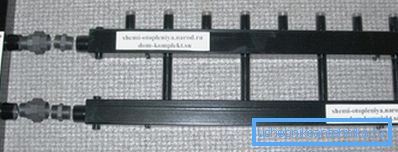

Jedinica je napravljena od kvadratnih cijevi.
  • Trebalo bi početi sa proizvodnjom hidrauličnih strelica. Kao što je već pomenuto, za to je pogodna obična cev, čiji prečnik prelazi 3 puta veći prečnik radne cevi, priključen na obe strane. 5 poena se izvode u hidrauličnoj igli, prva sa gornje strane za krvarenje vazduha, sledeća dva su za povezivanje kotla. Preostali par služi za povezivanje umrlih.
  • Distributivni izlaz i povratni češalj postali su apsolutno identični.. Jedina razlika može biti na lokaciji mlaznica. Ako u oba češljaka cevi prolaze gore ili dole, onda je bolje da ih rasporedite u šablonu za provjeru. Jednostavno rečeno, igle gornjeg češljaka moraju biti pomjerene za pola raspona u odnosu na donju strukturu. Tako će biti pogodnije povezati cijevi.

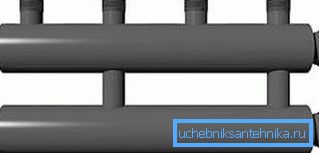

Distributer iz okruglih cijevi.

Savet: ako imate dobar skup alata, veliku želju i zlatne ruke, a onda lijevanje distribucionog kolektora za grejanje svojim rukama nije teško. Ali često je mnogo profitabilnije i brže kupiti sve detalje konstrukcije odvojeno i sakupljati ih na licu mjesta, biće mnogo jeftinije nego što se skupština sklapa kao skup.

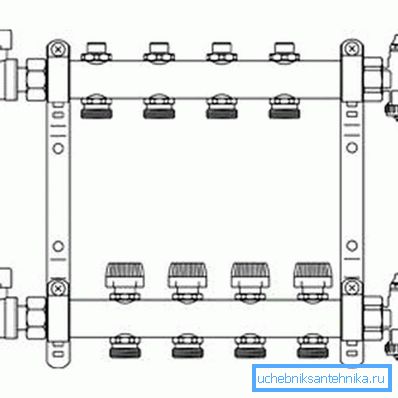

Šema montažnih češljaka.

Na video snimku možete naći potpunije informacije o temi kolektora grejanja.

Zaključak

Pre kupovine ili dizajniranja uređaja vlastitim rukama, treba izračunati karakteristike sistema za vašu specifičnu sobu. Kolektor, napravljen sa rezervom, neće uzrokovati štetu, ali ako napravite grešku u manjim pravcima, onda će se sve raditi uzaludno. Stoga, ako ste sami daleko od toplotnog inženjeringa, bolje je naručiti računanje profesionalcu, cena takvih usluga nije sjajna, ali greška može koštati više.

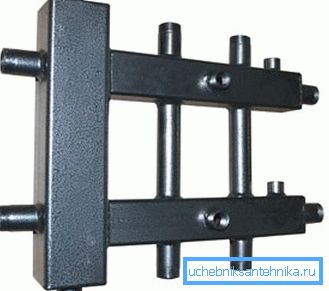

Razvodnik sa ugrađenom hidrauličkom iglo.
