Dimenzije azbestnih cementnih cevi i njihova primjena

Trenutno, sve dimenzije azbestno-cementnih cevi - prečnika 100-500 mm stalno se traže u civilnoj i industrijskoj gradnji - za transport tečnosti ili kao elemente raznih struktura. Svi su klasifikovani prema državnim standardima - pritisak u skladu sa GOST 539-80 i bez pritiska u skladu sa GOST 1839-80, stoga, ovo određuje njihov opseg u određenoj građevinskoj niši.

Hrizotilni cement ima pozitivne i negativne strane ispred plastike i čelika, o čemu će se govoriti, a video u ovom članku možete videti i potvrditi pisane činjenice.

Azbestno-cementna cijev 500x210 mm (kućište)

Za šta su i za šta se koriste

Tabele

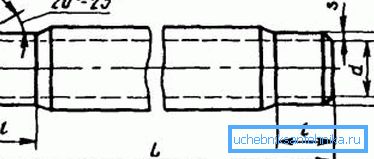

Na slici je prikazan pravilan ugao spoljašnjeg otvora.

Napomena Asbestos cementne cevi imaju i drugo ime - krizotilni cement, koji je u suštini isti. Stoga, ako ispunite jednu ili drugu definiciju, onda govorimo o istom proizvodu. U nastavku ćete videti tehničke karakteristike azbest-cementnih cevi i osnove njihove instalacije.

Uslovno prolaz Unutrašnji prečnik (mm) Prečnik spoljašnjeg (mm) (okrenuti kraj) Dužina (mm) Referentna težina (kg) Spajanje. Unutrašnji prečnik Referentna težina spojnice (kg)
BT3 BT6 BT9 BT12 BT3 BT6 BT9 BT12 BT3 BT6 BT9 BT12 BM3 BM6 BM3 BM6
50 50 50 50 - 68 68 68 68 - 11 11 11 - 79 79 1.2 1.2
75 75 75 75 - 33 93 93 93 2950 16 16 18 - 104 104 1.5 1.5
100 100 100 100 - 118 118 122 122 - 21 25 25 - 130.6 130.6 1.9 1.9
125 119 119 119 - 137 139 142 142 2950 24 26 31 48.5 149.6 151.6 2.3 2.3
33 35 41
150 141 141 141 135 151 163 168 168 3950 32 35 43 50.67 173.6 175.6 2.9 2.9
43 47 57
200 189 189 189 181 209 217 224 224 - 57 80 95 118 221.1 229.1 4.4 4.4
250 235 235 235 226 259 265 274 274 - 86 100 134 152 271.1 277.1 5.4 5.4
300 278 278 278 270 305 314 324 324 3950 142 146 188 218 317.1 326,1 6.8 6.8
350 322 322 322 312 352 351 373 373 - 145 184 238 278 366.2 375.2 9.1 9.1
400 388 388 388 356 412 414 427 427 - 185 245 315 317.5 416.2 48.2 12.1 12.1
500 456 456 456 441 496 511 528 528 - 279 354 466 549 512.2 525.2 20.0 20.0

Tabela odseka crijepa i spojnica za krizotilne tlake

Uslovno prolaz Prečnik unutrašnji (mm ( Spoljni prečnik (mm) Odstupanja od spoljašnjeg prečnika (mm) Dužina (mm) Odstupanja u dužini (mm) Referentna masa cijevi (kg) Referentna masa spoja (kg) Prečnik unutrašnje spojnice
100 100 116 2-2.5 - - 14.7 1.61 145
125 123 139 2-2.5 2950 60 18.5 1.87 171
150 147 165 2-2.5 - - 25.9 2.53 190
200 195 215 2-2.5 - - 51.0 3.30 245
250 243 265 2-2.5 - - 69.0 4.20 295
300 291 315 2.5-3 - - 90.2 5.30 345
350 338 364 2.5-3 3950 50 113.8 6.45 390
400 386 414 2.5-3 - - 138.2 3.25 460
500 482 514 2.5-3 - - 196.0 12.60 550
600 576 612 2.5-3 - 272.4 18.40 632

Tabela odseka niskotlačnih hrizotilnih cementnih cevi i spojnica

Tip broj 1
Uslovno prolaz Klasa (BT) i težina (kg)
BT6 BT9 BT12
100 7,8 9.2 10.4
150 12.9 15.2 17.9
200 22.1 26.4 31.2
250 28.1 35.9 41.1
300 40.2 49.4 57.4
350 50.9 63.7 74.0
400 68,8 84.7 98.7
500 101.6 127.3 149.2
Tip broj 2
Uslovno prolaz Klasa (BT) i težina (kg)
BT6 BT9 BT12
200 24.5 30.0 35.3
250 33.8 40.7 47.3
300 47.7 67.9 66.7
350 62.5 76.5 87.5
400 81,8 100.6 114.6
500 124.7 151.2 173.6
Tip 3
Uslovno prolaz Klasa (BT) i težina (kg)
BT6 BT9 BT6
200 21.7 25.3 36.2
300 49.4 57.4 69.4

Teoretska masa hrizotilnih cementnih cijevi po metru

Snage i slabosti

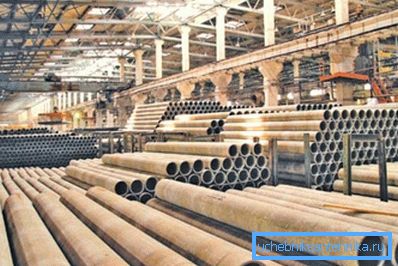

Azbestna cementna cev 300 mm. Proizvodnja
  • Azbestni cement ili krizotilni cement je isti beton koji je ojačan vlaknima i ispostavlja se da je nekoliko reda veličine jeftinije od plastike (HDPE ili LDPE), livenog gvožđa ili čelika, koji se može koristiti u slične svrhe, a cijena uvek igra važnu ulogu u dizajnu. Minimalni vek trajanja cijevi niskog i visokog pritiska kreće se od 25 do 50 godina.
  • Veoma je važno da cev od azbest cementa od 150 mm ili bilo koji drugi prečnik ne vrši električnu struju, ima vrlo nisku toplotnu provodljivost (0,8 kcal / m · h · deg) i nije podložna koroziji, i ovo je glavni nedostatak sličnih proizvoda od željeza i čelika.
  • Koeficijent izduženja temperature azbestnog cementa je 12 puta manji od čelika, pa nema potrebe za postavljanje skupih dilatacionih spojeva za podzemni ili površinski polaganje. Kod transporta hladnih tečnosti na površini krizotilnog cementa nema kondenzacije.
  • Svaka azbestno-cementna cijev - 200 mm ili sa različitim poprečnim presekom, pri transportu tople vode imaće blago proširenje, ali takva deformacija savršeno nadoknađuje zaptivanje gumenih prstenova na spojnici za cijevi. Važno je napomenuti da kontakt azbestnog cementa sa tečnim (posebno vrućim) čini ga još jačim, jer je to prirodni tok stvari za beton.
  • Za takve cevovode, instrukcija ne obezbeđuje profilaktičko čišćenje mikroorganizama. (mahovina, algi), jer se tamo ne formiraju tokom cijelog životnog ciklusa. Hrizotilni cement je otporan na kiselu i alkalnu sredinu.

Metode montiranja

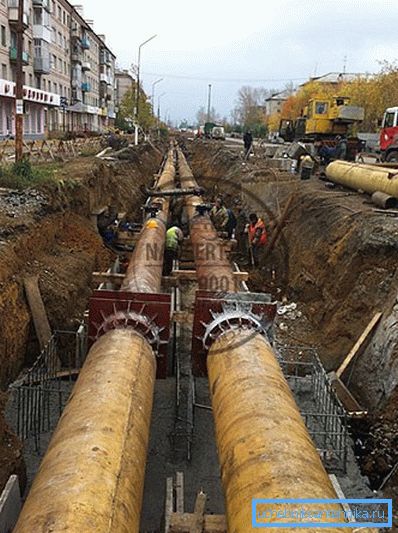

Postavljanje grejne vode. Fotografija

Postavljanje gepeka u rov se ne vrši na tlu, već na peskovitoj jastučnici - to vam omogućava ravnomerno distribuiranje opterećenja na celom području, a ako je mali prečnik (100 mm azbestno-cementna cijev težak od 7,8 do 10,4 kg), onda radnici bez posebnih napore da ga spuste sopstvenim rukama.

Ali, u slučajevima kada je veći deo, onda se za to može tražiti automobilski kran, na primer, 500 mm BT12 tipa 3 azbest cementne cijevi teže više od 173 kg - instalacija će biti moguća bez posebne opreme, ali je komplikovana. Pre polaganja, kao i direktno u rov, sve cijevi i spojnice su obavezno provjerene za integritet i / ili nepropusnost. Ako to zahteva ugovor o sastavu.

Postavljanje puta na dno rova ​​nužno se vrši pod nagibom - za prečnik do 200 mm je 20-30 mm (azbest cementna cev 100 mm treba da ima nagib od 20 mm / 1m), ali za prečnik od 200 mm ili više nagib će biti 30-40 mm . A ovo se odnosi ne samo na kanalizacione sisteme, već i na cijevne vodove - to osigurava protok kondenzata ili tečnosti koja je ušla u njega.

Veza

Napomena Cijevi ove vrste klasifikuju se pod pritiskom i svrhom: a) za vodosnabdijevanje: VT6, VT9, VT12, VT15; b) za toplovodne cevovode: TT3, TT6, TT9, TT12, TT16.

Classiness Klasa (simbol) Radni pritisak P
Pipe Kvačilo MPa kgf / cm2
1 TT3 TM3 0.3 3
2 VT6 CAM6 0.6 6
TT6 TM6
3 BT9 CAM9 0.9 9
TT9 TM9
5 VT12 SAM12 1.2 12
TT12 Tm12
6 BT15 CAM15 1.5 15
7 TT16 TM16 1.6 16

Klasifikacija

Konfiguracija spojnice: a) dva žlebova; b) četiri žleba; c) dva žleba sa izduženjem; D je spoljašnji prečnik; dk je prečnik žleba; L je dužina; s - debljina zida

Prilikom postavljanja azbestosocementnih cevovoda pod visokim pritiskom, priključci sličnog materijala koriste se za priključivanje, koji se aktiviraju prema samopodešavajućem principu.

U slučajevima kada radni pritisak iznosi 9-15 kgf / cm2, Uputstvo podrazumeva upotrebu dvodelne ili četvorostruke spojnice (za 2 ili 4 zaptivna gumena prstena). Ako pritisak premaši 16 kgf / cm2, u ovom slučaju koristite spojnice sa širim žlebovima, gdje su zaptivni prstenovi takođe širi.

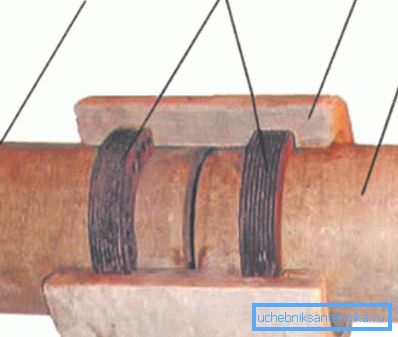

Fragment priključka: 1,2 - hrizotilna cementna cijev; 3 - spajanje; 4 - gumeni zaptivni prsten

Instalacija, kao što je već pomenuto, može se izvršiti bilo pod zemljom ili na vrhu, ali drugi metod ozbiljno ograničava mogućnosti dizajna. Činjenica je da je, prema propisima o bezbednosti, prelazak autoputa sa željeznicom, tramvajom, stambenim sektorom itd. Zabranjen ili dozvoljen, ali pod određenim ograničenim uslovima.

Ali ispod nivoa tla, zahvaljujući tehničkim karakteristikama, azbestni cement je odličan i, naravno, ne postoje takva ograničenja u odnosu na spoljnu zaptivku.

Zaključak

Postoje situacije kada je instalacija napravljena umesto stare linije nakon zadnje demontaže, a stari gasovod se ponekad postavlja u ležište. U takvim slučajevima, ležište nije demontirano, jer dimenzije azbestno-cementne cevi od 150 mm (ili drugog prečnika) ostaju iste kao kod čeličnog ili livenog gvožđa, tako da nema smisla uklanjanje posude i punjenja jastuka za pesak.
