Cijevni priključci - vrste i njihove karakteristike

Sistem cevovoda pored ravnih dijelova cijevi obično ima sve vrste preokreta, grana, prelazaka sa jednog prečnika na drugi i drugih elemenata. Za njihovu instalaciju koriste se posebna oprema, koja je, u stvari, posvećen ovom članku.

Fitingi

Opšte informacije

Elementi za povezivanje cevovoda ili, kako ih zovu, fitingi obavljaju nekoliko funkcija. Pored činjenice da omogućavaju da formiraju neophodan element cevovoda, na primer, grananje ili prelaz, fitingi osiguravaju stezanje spojeva i istovremeno su odgovorni za pouzdanost sistema.

Shodno tome, izdržljivost cijelog cjevovoda zavisi od njih. Prema tome, izbor fitinga mora se pristupiti ne manje odgovornom od samog izbora cevi. A za to se morate upoznati sa svim svojim postojećim vrstama, što ćemo i dalje raditi.

Vrste jedinjenja

Prije svega treba reći da je priključak cjevovoda dva tipa:

  • Odvojivi - ovo uključuje jedinjenja dobijena lemljenjem, zavarivanjem, presovanjem, betoniranjem ili lepljenjem.
  • Sve-u-jednom - navojni, prirubnički, zvono i tako dalje.

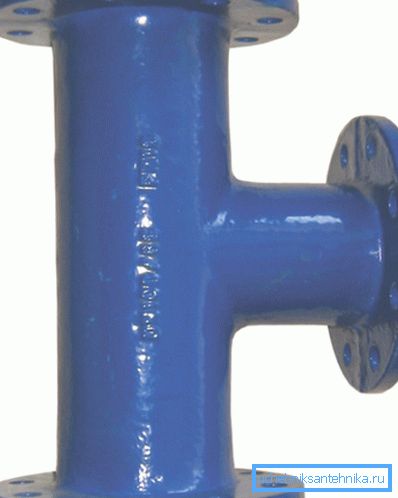

Detail ispod sklopive prirubničke veze

Vrste priključaka na cevovode ovise o materijalu iz kojih se delovi proizvode, kao io sledećim faktorima:

  • Fizičko-hemijske osobine transportiranog proizvoda, kao što su toksičnost, agresivnost, sposobnost precipitacije itd.
  • Uslovi rada - potreba za čestim rastavljanjem, sistemskim pritiskom, sigurnošću eksplozije itd.

U zavisnosti od vrste priključka elemenata cevovoda, takođe su izabrani priključci. Ali, pored vrste priključka, pribor se razlikuje u svrhu.

Najčešće u cevovodima su sledeći detalji:

  • Laktovi;
  • Tees;
  • Transitions;
  • Spojnice

Sada bliže pogledajte njihove vrste i svrhu.

Čepovi ili okretni elementi

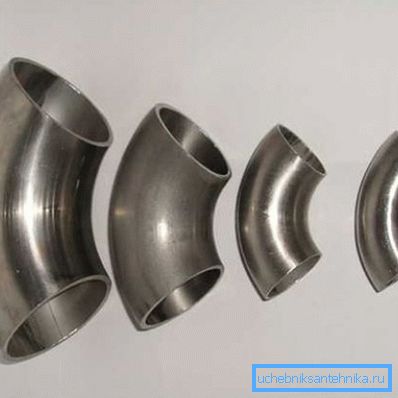

Čepovi

Glavna funkcija slavina je promena putanje cijevi i pravca toka rada. Ova vrsta montaže je jedan od najčešćih cevovoda. Vizuelno, ovaj detalj se može predstaviti kao odsek cevi koji se savija pod određenim uglom.

Naravno, u malim prečnicima cevovoda, možete se okretati cevima savijanjem sopstvenim rukama, ali ako je prečnik velik, onda nećete moći savijati cijevi.

Zbog toga se slavine koriste u različitim vrstama sistema:

  • U hemijskim cevovodima;
  • Vodovodne cijevi;
  • Grejna mreža;
  • Gasovodi i sl.

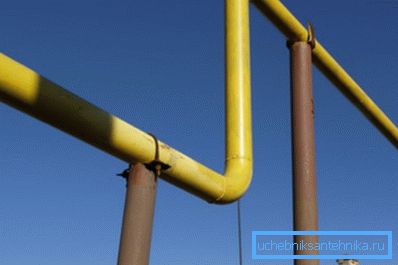

Primer upotrebe grana u gasovodu

Prema metodi proizvodnje, krivina spojnih cevi se odlikuju:

Bent Ovi proizvodi karakterišu uglovi 3-90 ° sa gradacijom od jednog stepena. Napravljene su, jer nije teško pogoditi iz imena, savijanjem na hladan način ili pod uticajem visoke temperature.
Potisnut Napravljena je od štancanja i njihovog naknadnog zavarivanja.
Napravljen povlačenjem (bez savijanja) Ovi proizvodi se vrše povlačenjem jezgra u obliku roga. Karakteristika savijenih savijenih krivina je blagi radijus krivine.
Zavareni presek Izvodi se za zavarivanje cevi.

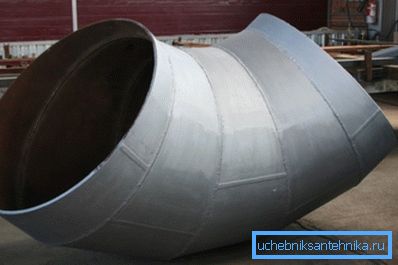

Zavarena sekcijska slavina

Najčešći su žljebovi i napravljeni povlačenjem.

Što se tiče strukturnih karakteristika, najpopularniji su zakrivljeni proizvodi, tj. imaju mali radijus i karakterišu sledeći uglovi rotacije:

  • 45 stepeni;
  • 60 stepeni;
  • 90 stepeni;
  • 180 stepeni.

U poslednje vreme, izrađeni od čelika koji sadrže hrom, vrlo su popularni kod ugradnje raznih vrsta cevovoda. Njihova prednost je otpornost na koroziju i različite agresivne medije.

Obratite pažnju! Različiti uglovi ugla omogućavaju najbolju propusnost sistema. Na kraju krajeva, rotacija cevovoda pod uglom od 90 stepeni je najčešći izvor turbulencije, kao i katalizator za deponije gline u sistemu.

Klasifikacija okretnih zglobova može se vršiti i po dva kriterijuma:

  • Građevinski materijal;
  • Prema tehnologiji instalacije ovog elementa u gasovodu.

Za ugradnju čeličnih sistema, ugao krivine je navojni rukav, čija je tijelo savijena pod određenim uglom. Međutim, postoje i slični priključci za zavareni spojevi, u ovom slučaju njihov unutrašnji i spoljašnji prečnik jednaki su unutrašnjem i spoljašnjem prečniku cjevovoda.

Kod plastičnih cjevovoda, zavisno od tipa, priključak je zavaren i oblikovan u obliku utičnice.

Tee

Tees

Ova vrsta ugradnje postavljena je na mestima gde je potrebno razdvojiti cevovod.

U zavisnosti od odnosa vrata vratila do tela tete, od njih se razlikuju:

  • Prelazni - imaju različiti prečnik vrata i otvore za prolaz tela. Koriste se u područjima gdje je cevovod ogranka različit u prečniku od centralnog.
  • Jednake čaure - imaju isti prečnik vrata i otvore za prolaz kroz kućište.

Potrebno je napomenuti da su čarolije vezane za one delove cevovoda koji su podložni visokom dinamičkom opterećenju i pritisku. Zbog toga su podložni visokim zahtevima u pogledu pouzdanosti i trajnosti.

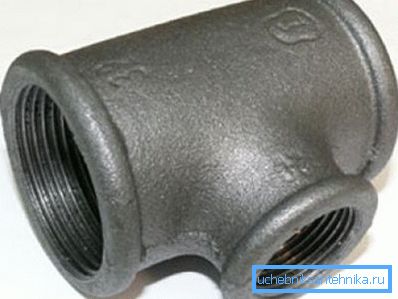

Prelazni matic za navojnu vezu

Po obimu, podjele su podeljene na:

  • Proizvodi za rad u srednjim agresivnim i nisko agresivnim medijima su izrađeni od ugljeničnog čelika - 10, 20, StZ.
  • Proizvodi za rad u visoko agresivnim okruženjima su izrađeni od legiranih i visoko legiranih čelika od 5X5M, 15XM1, 12X18H10T itd. Naravno, cena ovih delova je veća.

Proizvođači koriste različite metode za proizvodnju majica:

  • Metoda kalivanja kalupa;
  • Rezanjem dijelova plina i njihovim naknadnim zavarivanjem;
  • Štampanjem kovanog dela i bušenja rupa;
  • Štampanjem čeličnog lima i naknadnim zavarivanjem.

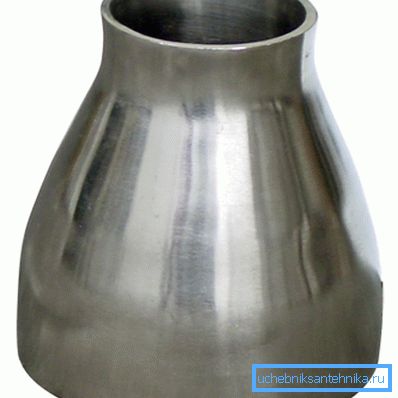

Potisnuta tranzicija

Transitions

Transitions se zovu delovi koji vam omogućavaju da glatko promenite prečnik cjevovoda.

Do danas postoji mnogo različitih opcija za adaptere, koji su prvenstveno podeljeni na:

  • Štampani;
  • Zavareni.

Glavna karakteristika adaptera je ulazni i izlazni prečnik, kao i dužina prelaska. Pored toga, proizvodi se mogu razlikovati u materijalu od koga su napravljeni.

Možda najčešće korišćeni prelazi od nerđajućeg čelika, koji se koriste u sledećim oblastima:

  • Hemijska - zbog otpornosti na agresivnu sredinu;
  • Hrana - zahvaljujući ekološkoj ljubaznosti;
  • Energija - kao rezultat čvrstoće i izdržljivosti.

Potreba za tranzicijom može biti uzrokovana raznim razlozima. Na primer, smanjivanje prečnika povećavaće pritisak u cevima i, dakle, povećava pritisak. Proširenje omogućava postizanje suprotnog efekta.

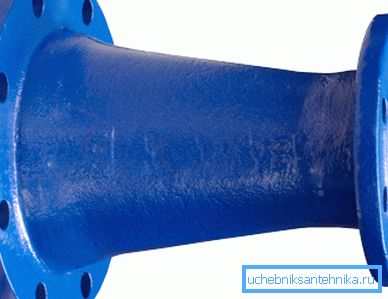

Prelazak prirubnice

Prema tome, tranzicije su najvredniji dio za distribuciju pritiska i planiranje opterećenja na sistemu. Kao i kod modela, tranzicije su podložne povećanim zahtevima u pogledu pouzdanosti i trajnosti.

Trenutno postoje nekoliko načina za proizvodnju ovih delova:

  • Kovanje kovanog oblika ili kovanje kovanog kovčeza sa njihovom daljem mehaničkom obradom;
  • Valjanje od lima i naknadno zavarivanje;
  • Štampanje od lima i naknadno zavarivanje;
  • Štampanje od cevastih zatvarača prešanjem ili odašiljanjem.

Postupci ugradnje, prelazni elementi mogu biti složljivi i zavareni.

Obratite pažnju! Zavareni spojevi cevi prema GOST 16037-80 dozvoljeni su samo ako su fitinge izrađene od istog stepena čelika kao i cevi.

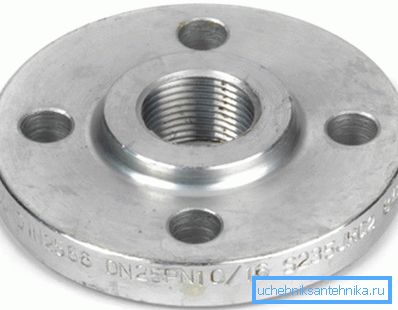

Navojna prirubnica

Prirubnice

Prirubnice su dijelovi u obliku diska (ponekad u obliku kvadratnog rama), dizajnirani za povezivanje cijevi istog prečnika sa vijcima. Ova veza se primarno primjenjuje na tačkama priključenja cjevovoda na opremu koja ima kontra prirubnice, kao i na dijelovima cjevovoda koji zahtijevaju periodičnu zamjenu i demontažu tokom rada.

Ovi dijelovi se razlikuju po načinu na koji su priključeni na cijevi.

To su:

  • Zavareni;
  • Navojem.
Šema prirubničke veze cevi iz različitih materijala

Prirubnice sa prirubnicom prema GOST 12815-80 podeljene su na:

  • Ravneno zavareno (zavareno u dva šavra);
  • Loose na prstima zavara;
  • Zavareni butt.

Za povezivanje cijevi od legiranog čelika koristiti slobodne prirubnice koje se nalaze na prirubničkom kraju cijevi. Priključak na navoj, po pravilu, se koristi za cevovode visokog pritiska.

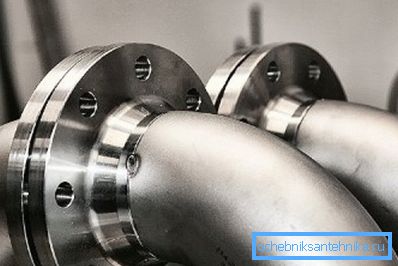

Na foto-slobodnim prirubnicama

Dimenzije prirubnica su standardizovane, što osigurava njihovu zamjenjivost u cevovodima.

Ovo važi za:

  • Spoljni prečnik dela;
  • Prečnik prigušenog kruga;
  • Prečnik i broj otvora za vijak.

Za čvrstoću prirubničkih priključaka koristi se posebna zaptivka, čiji oblik zavisi od osobina transportirane tečnosti ili gasa i pritiska u sistemu.

Prema GOST 12815-80, postoji osam vrsta prirubnica za zaptivanje:

  1. Sa polugom;
  2. Sa karticom za povezivanje;
  3. Sa šupljinom;
  4. Sa žlebom;
  5. Sa trnom
  6. Ispod ovalnog zaptivača;
  7. Žleb za fluoroplastične brtve;
  8. Ispod zaptivke objektiva.

Treba napomenuti da čvrstoća veze u velikoj mjeri zavisi od kvaliteta brtvila.

Prema tome, oni podležu sledećim zahtevima:

  • Elastičnost;
  • Snaga;
  • Snaga;
  • Termička otpornost;
  • Hemijska otpornost

Obratite pažnju! Uputstva za upotrebu priključaka sa navojem i prirubnicom ne dozvoljavaju njihovu upotrebu za cevovode položene na mestima kojima je teško pristupiti za pregled.

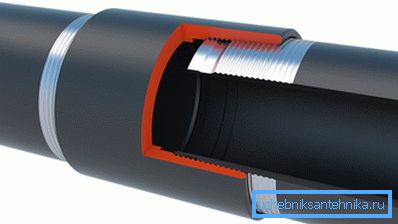

Šema spajanja

Spojnice

Spojnica je deo čiji je unutrašnji prečnik jednak spoljnom prečniku priključenih cijevi. Ovi priključci se mogu koristiti za ugradnju složenih i monolitnih cevovoda. U prvom slučaju koristite navojne spojnice, au drugom - lepak ili pod zavarenim spojem.

Moram reći da u svakom slučaju spojnica pruža čvrstu vezu. Materijal cevovoda može biti bilo koji, najvažnije je to što se poklapa sa materijalom spojnice.

Zapravo, spojnica je alternativa prirubničkoj vezi. Na primjer, u čeličnim cijevima, kao prirubnice, omogućeno je demontiranje i zamjena pojedinačnih dijelova sistema. S obzirom da metalni cjevovodi nisu previše izdržljivi, ova mogućnost je veoma popularna.

Potrebno je napomenuti da postoji i druga vrsta spojnica - zvono, koje se koriste u cevovodima koji nisu pod pritiskom, na primjer, u kanalizacionim sistemima. Povezivanje se zatim vrši pomoću gumenih zaptivača.

Zaključak

Kao što smo saznali, čak ista oprema za cjevovode ima nekoliko tipova. Stoga, njihovom izboru treba pristupiti vrlo pažljivo. Kvalitetni i pravilno izabrani delovi povećavaju životni vek cjevovoda.

Sa videa u ovom članku možete dobiti više informacija o ovoj temi.
