Cijevna nit: vrste i karakteristike

Najčešće se montaža složenih tipova cevovoda vrši pomoću navojne veze. Za pogodnost, svi navoji koji se koriste u cevima su standardizovani. Zatim razmatramo njihove glavne karakteristike, vrste, metode primjene i veličine.

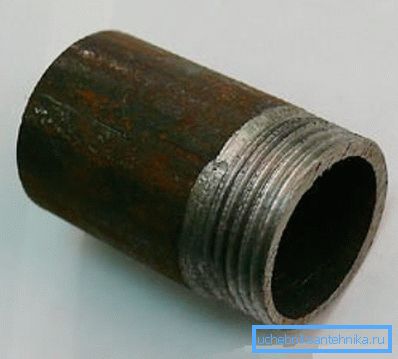

Cev za navojnu vezu

Vrste

Karakteristike

Svi znaju kako izgleda nit - to je niz spiralnih žlebova koji imaju konstantni tlak i sekciju. Može se nanositi na površinu cilindričnog ili konusnog oblika.

Što se tiče cijevi, sečenje se može koristiti u različitim namjenama, kako bi se osigurala kolapsna instalacija cjevovoda. Najčešće se nalazi u sistemima vodosnabdijevanja i grejanja.

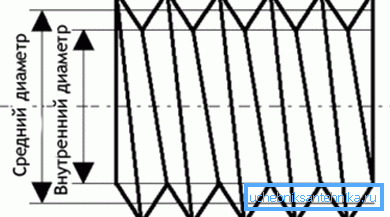

Vrste prečnika

Njene glavne karakteristike su sledeći pokazatelji:

  • Lokacija;
  • Merenje veličine jedinice;
  • Direkcija;
  • Profil za oblikovanje navoja;
  • Broj poseta.

Treba napomenuti da je navojna veza cijevi prilično izolirana grupa standarda, koja je regulisana prema GOST 6357-81.

Obratite pažnju! Priključak cevovoda sa poprečnim presekom većim od 6 inča treba obaviti zavarivanjem.

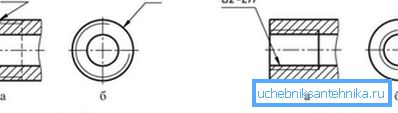

Šema označavanja cijevnih niti u crtežu

Inch

Inženjerski rez se nanosi na metalne cijevi, a takođe i na metalnu i plastičnu ugradnju preklopnog tipa. Prema GOST-u, njegove glavne karakteristike su visina i prečnik.

Štaviše, ovaj parametar se može shvatiti kao:

  • Spoljni prečnik - rastojanje između gornje suprotne tačke koje se nalaze na vrhovima grebena.
  • Unutrašnja - rastojanje između donjih suprotnih tačaka koje se nalaze na udubljenjima žljebova.

Razlika u ovim parametrima je određena visinom profila.

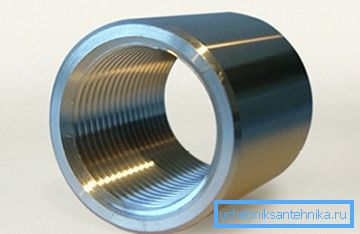

Cilindrično sečenje

Korak, pošto nije teško pogoditi - ovo je razdaljina između susednih obrta. Ovaj parametar je uvek isti za ceo deo sa navojem. Sve dimenzije u ovom slučaju su u inčima.

U donjoj tabeli su prikazane veličine navoja cevi u mm:

Prečnik u cm Spoljni prečnik navoja cevi u milimetrima Korak
2 59,616 2.309
1 3/4 53,748
1 1/2 47,805
1 3/8 44,325
1 1/4 41,912
1 1/8 37,898
1 33,250

Obratite pažnju! Ostale dimenzije uključuju navoje cevi GOST 6357-81.

U svakodnevnom životu najčešće se koriste cevi sa sledećim vrstama rezanja:

  • Korak od 14 navoja po inču:
  • prečnik 3/4?;
  • 1/2?.
  • 11 navoja po inču:
      • prečnik 1 1 - 4;
      • 1?;
      • 2?;
      • 1 1/2?

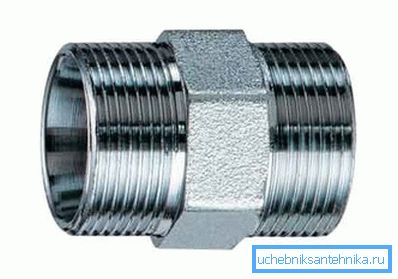

      Na fotografiji - adapter sa metričkim sečenjem na inču

      Metrički

      Glavne karakteristike metričkog reza, isto kao i inčni - prečnik i rastojanje između okretaja. Ali, u ovom slučaju, kako se metrička nit razlikuje od navoja cevi?

      U stvari, vrlo je malo razlika, a glavne su u sledećim tačkama:

      • Spojni profil. Inčni profil je više "oštar".
      • Metričke dimenzije su u milimetrima. Međutim, za praktičnost, možete pretvoriti navoje cevi u mm.
      • Visina u inčnom dizajnu se ne smatra u mm, ali u navojem - broj žljebova koji se uklapaju u metarsku liniju. Na primer, u standardnim vodovodnim cevima postoje dve verzije "koraka":
      • na 11 navoja (2,31 mm);
      • na 14 navoja - (1,8 mm).

      Za ostalo, cevi i metričke niti se ne razlikuju.

      Obratite pažnju! Veličina cevnih centimetara se razlikuje od uobičajene. Jedan takav inč iznosi 3,33 centimetra, a ne 2,54.

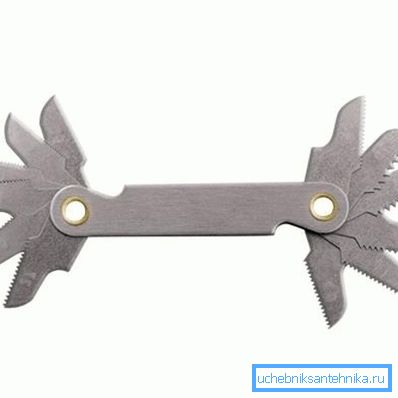

      Merač nitova

      Dimenzionisanje

      Metrički navoj i cev se mjeri istim alatima:

      • Kalibar;
      • Kaliperi;
      • Combs.

      Stoga, instrukcija za merenje ovih parametara za inčni i za metrički dizajn izgleda isto. Takođe, kao kalibar možete koristiti sindikat ili spoj sa poznatim parametrima.

      Merenje udaljenosti između kalemova je sasvim jednostavno - potrebno je pričvrstiti zavrtanj u dijelu ili zavrtati maticu na njoj. Ako proces zavrtanja ne uzrokuje poteškoće, a istovremeno zavrtanje ili navrtka čvrsto stoji, onda rastojanje zavojnica na cevi odgovara ovom parametru na vijaku.

      Merač nitova radi još lakše. Ovaj alat sadrži merne ploče koje podsećaju na set fajlova za nokte. Ove datoteke za nokte se primjenjuju na odjeljak sa navojem. Ako se profil podudara, onda vrednost isečke odgovara vrednosti označenoj na pločici alata.

      Obratite pažnju! Pomoću kalibra i mikrometra moguće je meriti samo spoljni prečnik. Dakle, najbolji alat za ovu svrhu je merač i mjerač.

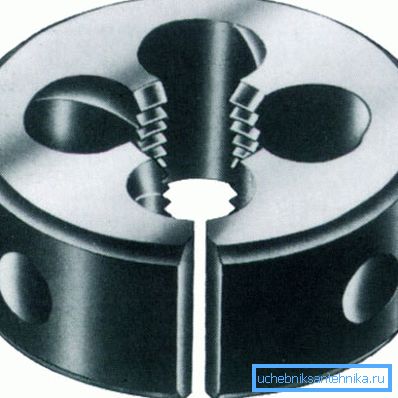

      Kockice

      Metode primjene

      Danas postoje dva načina sečenja:

      • Mehanički;
      • Ruke, pomoću umiranja i kucanja.

      Tehnologija ručnog rezanja je sledeća:

      • Prije svega, neophodno je popraviti cev u obliku.
      • Zatim, slavina mora biti ubačena u kutiju i umivaonik za navoje cevi u držaču matrice.
      • Onda ploču treba staviti na cev, a potom je u njega ugrađena slavina. Nakon toga okrenite ručice alata.
      • Ako je potrebno, operacija sečenja mora se ponoviti nekoliko puta da se preseče telo cevi do željene dubine, obezbeđujući jedinstvenu visinu profila.

      Naravno, mehanička metoda sečenja, tj. na strugu, obezbeđuje viši kvalitet. Stoga, ona mora primijeniti niti u radionici, osim cijena za slične usluge struje je, po pravilu, prilično pristupačna.

      Zaključak

      Navojna veza je veoma popularna kod domaćih cevovoda. Međutim, treba imati na umu da se navojni dio na cevima može sastojati od različitih parametara koje treba da znate kako biste odabrali kompatibilne armature i druge delove za cevovod.

      Slične informacije mogu se dobiti iz tabela u referentnim knjigama ili mereno nezavisno. Sa videa u ovom članku možete dobiti više informacija o ovoj temi.
