Cijevi za grijanje: pregled 3 opcije za uređenje autonomne

Da biste izgradili sistem za grijanje vode, potreban vam je moćni kotao za grejanje i visokokvalitetni radijatori. Ali manje važne su cevi za grejanje, koje služe za transport hladnjaka i povezivanje svih potrebnih elemenata u jednu mrežu.

Uputstva za odabir najpogodnijih delova predstavljena su vašoj pažnji u nastavku.

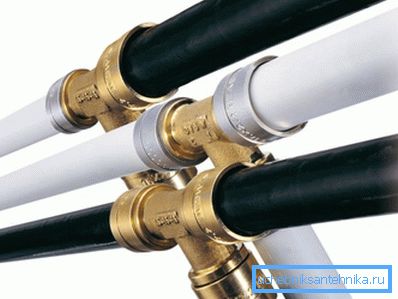

Cijevi su važne za sistem grijanja kao i kotao.

Zahtjevi

Pre nego što odgovorite na pitanje koje cevi treba koristiti za grejanje, neophodno je odrediti najvažnije tehničke karakteristike delova na koje treba obratiti pažnju prilikom kupovine.

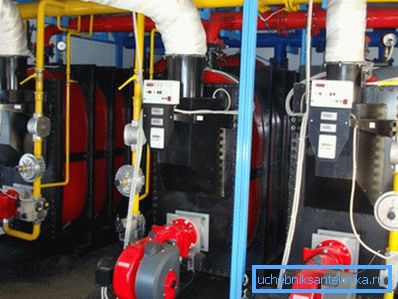

U klimatskim sistemima sa centralnim protokom rashladne tečnosti treba postaviti jače cijevi.

Dakle, cevovodi i priključci koji se koriste za grijanje vode moraju ispunjavati sljedeće uslove:

Centralizovani protok rashladnog sredstva Autonomni sistem grejanja
Temperatura
Cev za grejanje u gradskim stanovima, gdje se tople vode zagrevaju u kotlarnici i isporučuju kroz glavne kanale, moraju biti u stanju da izdrže temperature do 95 stepeni Celzijusa. Ovo je predviđeno građevinskim kodovima. Cevi za grejanje koje povezuju autonomni gas ili električni kotao sa baterijama moraju preneti rashladno sredstvo sa temperaturom koja nije veća od 75 stepeni Celzijusa. Ako je maskiranje cevi za grejanje u košuljama ili ugradnjom grejnog poda, onda temperatura vode ne prelazi 35oC.
Pritisak
Ako su cevi za grejanje postavljene u stanu, birajte takve delove koji mogu izdržati konstantni pritisak od 5-6 atmosfera. Međutim, moguće su nagli hidro i pneumatski šokovi, pa je preporučljivo kupovati cijevi koji se ne srušavaju čak iu 20 atmosferama unutrašnjeg pritiska. Autonomne inženjerske mreže rade na mnogo manjim opterećenjima. Zbog toga cevi za sisteme grejanja opremljene individualnim grejačima moraju izdržati pritisak od najviše 1-2 atmosfere. Što se tiče vodenog čekića, onda su sa ispravnim radom opreme apsolutno isključeni.
U mreži za zagrevanje kuće može se staviti manje izdržljive cijevi

Obratite pažnju! Gore navedeni kriterijumi nisu svi kriteriji za izbor cijevi. Konkretno, ne zaboravite pravilno izabrati veličinu delova (inače, mlaznice akumulatora i bojlera jednostavno ne pristaju sa cevovodima). Značajan uticaj na kupovnu cenu i ima proizvođača.

Na primer, češki proizvodi Ecoplast imaju odlične karakteristike i sasvim pristupačne troškove. Pa i poslednje - jednostavnost instalacije rukama. Čelične cijevi, mada izdržljivi, ali fleksibilni dijelovi polimera mnogo su lakši za prolaz kroz prostorije i priključne jedra.

Da biste olakšali odlučivanje koje cijevi su potrebne za sistem grijanja, razmotrićemo neke opcije u više detalja.

Sorte proizvoda

Opcija 1. Od čelika

Cijevi od običnog ugljeničnog čelika korišteni su za proizvodnju vodovodnih i grejnih sistema za vrlo dugo vrijeme.

Ovo je zbog njihove dve mogućnosti:

  • najveća čvrstoća - delovi izdržavaju unutrašnji pritisak vode koji prelazi 20 atmosfera i ne sruši se od spoljašnjih i unutrašnjih fizičkih efekata, uključujući i šokove;
  • Odlična otpornost na toplotu - cevi će zadržati integritet čak i ako se voda prelije preko njih sa temperaturom više od 150 stepeni Celzijusa.

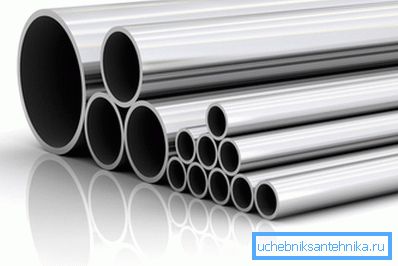

Čelične cijevi - velika čvrstoća i pouzdanost

Obratite pažnju! Ove cifre su samo za vođenje. Ako instalirate čelične cijevi u sistem grijanja, to ne znači da će inženjerska mreža izdržati takve opterećenja. Slaba veza može biti mlaznice, slavine, pumpe, filteri i tako dalje.

S druge strane, upotreba takvih delova se postepeno napušta, jer, zajedno sa prednostima, čelik ima nekoliko značajnih nedostataka:

  1. Podložnost za koroziju. U zavisnosti od prečnika i debljine zidova, čelične cevi u sistemima grejanja mogu trajati od 10 do 20 godina, nakon čega postaju neupotrebljive. Mi govorimo o formiranju rđe i unutar cevovoda i spolja.

Savjet! Da bi zaštitili spoljne delove klimatske mreže od negativnog uticaja okoline, pomogao bi banalnoj premazi i zaštitnom emajlu. Pokrivajući cevi s vremena na vreme sa bojom, značajno ćete produžiti njihov život.

  1. Smanjenje unutrašnjeg poprečnog preseka. Čelične cijevi su zaprljane sa mineralnim nanosima, česticama rđe i drugim elementima tokom rada. S vremenom, njihov kapacitet pada, što negativno utiče na funkcionisanje klimatskog sistema.
  2. Teškoća u instalaciji. Tokom instalacije, morate koristiti specijalnu opremu za savijanje i spajanje dijelova, kao i da imate određene veštine i sposobnosti za rad sa plinskim gorionikom.

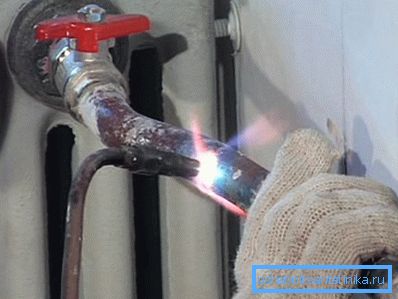

Montaža čeličnih cevi može se vršiti samo uz pomoć posebne opreme.

Još jedna tačka je ne-estetski izgled. Čelični stubovi ne dozvoljavaju skriveno polaganje u zidovima i podu, tako da će uvek biti vidljivi. Da im daju estetski izgled, koristite razne ekrane i podloge na grejnoj cevi.

Najpopularniji i efikasniji način je instaliranje autoputeva u kutije napravljene od suvog zida. Ova metoda savršeno će sakriti sve elemente koji nisu estetski izgledi čak i ako je rastojanje između grejnih cevi dovoljno veliko.

Obratite pažnju! Pored čelika, postoje i cijevi od livenog gvožđa za grijanje. Međutim, oni se češće koriste u paru, a ne na sistemima za grijanje vode, kao iu projektovanju izmenjivača toplote u industrijskim postrojenjima.

Opcija 2. Nerđajući čelik

Nedostatak čeličnih delova, koji su pomenuti u prethodnom odeljku, nedostaju nehrđajući cevi za grejanje. I ne govorimo samo o drugačijem sastavu materijala, već o potpuno drugačijem dizajnu.

Evo samo neke od karakteristika moderne cevi od inoxa koji se koriste za montažu klimatskih sistema:

  • sa debljinom zida od 0,5 mm savršeno su savijen ručno i zadržavaju prečnik unutrašnjeg preseka na krivini, izbegavajući gubice;
  • spojeni sa okovima s silikonskim zaptivkama visoke čvrstoće;
  • održavati unutrašnji pritisak nosača toplote preko 15 atmosfera na temperaturi do + 150 stepeni Celzijusa.

Ovi dijelovi imaju samo jedan, ali značajan nedostatak - nerđajuće cijevi su prilično skupe. Dakle, najraširenija ugradnja klimatskih sistema dobila je plastiku, sa puno prednosti po veoma povoljnim cenama.

Popularnost nerđajućih cijevi za sistem grijanja sprečava samo visoku cijenu

Opcija 3. Od polimera

Tržište plastičnih cijevi koje se može koristiti za uređenje grijnih mreža je prilično raznovrsno.

Popularne su sledeće sorte:

  1. Metalna plastika. Ove cevi su široko korišćene u privatnoj izgradnji krajem 20. veka, ali sada njihova popularnost značajno opada. Činjenica je da iako same cevi, ojačane folijom, dovoljno jake, čvrstoća i vek trajanja kompresione armature koji se koriste za povezivanje delova jedni sa drugima ostavljaju mnogo želja.

Pritiskani elementi pomažu u izbegavanju problema, ali su potrebni posebni alati i veštine za rad sa njima.

Na fotografiji - šema uređaja ojačana metal-plastična cijev

Što se tiče tehničkih karakteristika metalnih cevi, to su:

  • maksimalni pritisak - od 12 do 15 atmosfera;
  • temperatura rashladne tečnosti - do 95 stepeni Celzijusa.
  1. Polipropilen. Cijevi iz ove vrste plastike se koriste mnogo češće. Razlikuju se u povećanju izdržljivosti, ali ne vole previše visoke temperature nosača grejanja.

Isti prethodno pomenuti ekoplast može da transportuje tečnost pod pritiskom do 20 atmosfera, međutim, ako se temperatura vode poveća na 95 stepeni, ova cifra odmah pada na 6.

Polipropilen je odličan za ugradnju u samostalne sisteme sa gasnim i električnim kotlovima. Međutim, instalacija u urbanim stanovima s centralnim protokom rashladne tečnosti je bolje odbiti, jer vodeni čekić može lako uništiti vašu klimatsku mrežu.

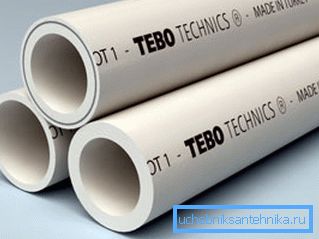

Cijevi od polipropilena najčešće se koriste za ugradnju autonomnih klimatskih sistema

Savjet! Za grejanje bolje je koristiti ojačani polipropilen. Ne samo da je izdržljiviji, već ima i niži koeficijent toplotne ekspanzije. Moguće je ugraditi dovoljno dugačke odseke cijevi bez upotrebe kompenzirajućih petlji ili krivina.

  1. Umreženi polietilen. Glavni kvalitet ovih cijevi je fleksibilnost. Održati pritisak na 10 atmosfera na temperaturi od 80 stepeni.

Idealan za samostalne radijalne sisteme ožičenja. Takođe se široko koristi u uređenju sistema podnih grejanja.

Prodaje se u obliku zaliva, tako da možete postaviti segmente bilo koje dužine. Mogu biti oklopljeni u estrihu, ali mora se osigurati da se beton ne ulijeva u jednu montažnu vezu, u suprotnom ćete morati demontirati košuljicu u slučaju curenja.

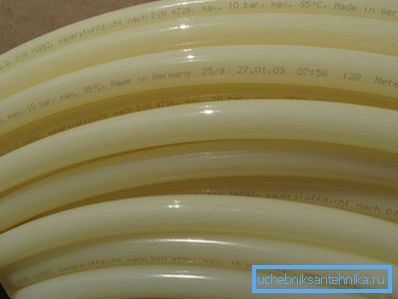

Polietilenske cevi su pogodnije za ugradnju podnog grejanja i zidova.

Vrste ožičenja

Bez obzira na cijevi za grijanje i vodu koju izaberete, pravilno ih instalirajte. Rad treba da se uradi na takav način kako bi se obezbedila ravnomerna distribucija rashladnog sredstva nad svim radijatorima i drugim elementima sistema.

Postoji nekoliko zajedničkih opcija:

  1. Grejanje u jednoj cevi. Ova vrsta ožičenja prethodno se koristila u izgradnji stambenih zgrada. Drugo ime je Leningrad. To je prsten cevi, postavljen duž perimetra kuće, na koji su radijatori priključeni paralelno ili sekvencijalno.
Krug za grejanje jedne cevi

Ovo je najjednostavnija shema, koja zahtijeva minimalan broj cijevi i fitinga.

Nedostaci ovog rešenja su očigledni:

  • nemogućnost regulacije temperature u pojedinim prostorijama sa termostatom;
  • ako se radijator razbije ili curenja, ne možete ga zameniti ili popraviti bez zaustavljanja rada čitavog klimatskog sistema i ispuštanja hladnjaka;
  • Radijatori koji su bliže kotlovu zagrijavaju više od elemenata montiranih u daleke prostorije, pa je neophodno pravilno odabrati broj sekcija u uređajima za grijanje.
  1. Raspored dvostruke cijevi. U ovom slučaju, jedan glavni cevovod isporučuje hladnjak do radijatora, a drugi - povratni tok - isporučuje ohlađenu tečnost do kotla za grejanje.

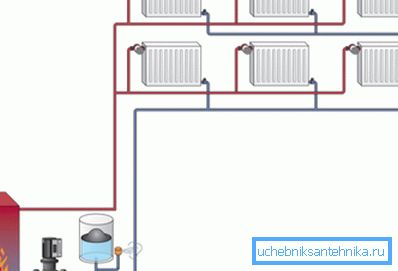

Dvovodni sistem grejanja

Iako je metoda dvocevnih instalacija skuplja, njene prednosti neće vas razočarati u donošenju odluka:

  • svi elementi sistema grejanja se ravnomerno zagrevaju;
  • Pomoću automatskih ili ručnih regulacionih ventila možete povećati ili smanjiti zapreminu fluida koja teče u bateriju, čime se menja temperatura u prostorijama;
  • kada dođe do curenja, moguće je prekinuti oštećeni prostor ventilima bez blokiranja struje rashladnog sredstva drugim elementima sistema.

Obratite pažnju! Pored gorenavedenih opcija, postoji i trocilindarski sistem grejanja, kao i cetiri-cevne i radijalne. Ovo su prilično egzotične opcije koje se koriste u slučajevima kada je potrebno organizovati više grejnih prstenova različite temperature nosača toplote (na primjer, za radijatore i sisteme podnog grejanja).

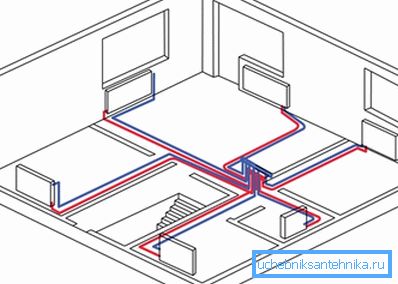

Krug grejanja greda

Zaključak

Cevi za grejanje su nesumnjivo važan element sistema grejanja, s obzirom na to da izdržljivost i efikasnost klimatske mreže zavise od njihovog kvaliteta, čvrstoće i čvrstoće. Da ne bi imali problema za 10-15 godina rada, kupite i kvalitetne armature, ventile i druge delove potrebne za ugradnju.

Za više informacija o projektovanju inženjerskih sistema privatne kuće pogledajte video u ovom materijalu.
