Cijevi za gasovode: materijali, pravila ugradnje,

U kojim slučajevima su čelične ili polietilenske cevi za gasovode bolje? Da li postoje pravila koja regulišu polaganje gasa unutar baštenske parcele? Prema onim regulatornim dokumentima koje su proizvedene cijevi koje se mogu koristiti? Pokušajmo pronaći odgovore zajedno.

Glavni poklopac plina.

Karakteristike materijala

Za početak, formulišemo ključne karakteristike oba moguća rješenja.

Čelik

Određivanje imovine čine čelik glavnim materijalom za postavljanje gasovoda je čvrstoća. Sudar s automobilom, vandalizam, seizmička aktivnost (naravno, u razumnim granicama) sa minimalnom verovatnoćom dovestiće do povrede stezanja cijevi i curenja plina.

Za upozorenje: tokom zemljotresa, više od polovine žrtava i uništenja ne pada na uticaj samog zemljotresa, već na požare koje ih prate. Glavni razlog je uništenje gasnih mreža, zajedno sa oštećenjima električnih instalacija.

Koji drugi kvaliteti su vredni napomene?

  • Najširi opseg radne temperature. Čelične cijevi malo mijenjaju svoje mehaničke osobine u rasponu od -40 do + 100C i više. Međutim, pri nižoj temperaturi mnogi čelični proizvodi postaju krhki.
  • Otpornost na koroziju. Ako suva sredina bez kiseonika unutar cevovoda eliminiše koroziju, onda se spoljašnja strana cevi mora periodično premazati uklanjanjem stare boje, a ne od estetskih razloga.
Boja boje čelika štiti od rđe.
  • Čelične cevi su odličan provodnik. Za vrijeme njihovog rada neophodno je riješiti probleme uzemljenja i katodne zaštite: lutajući struji i pojavljivanje različitih elektrohemijskih procesa ne samo da mogu dovesti do nesreće na gasovodu, već i ubrzavaju koroziju.
  • Na kraju, cena po metru čelične cevi je nešto veća od one ekvivalenta polietilena. Nudimo neke veleprodajne cijene.
Nominalni prečnik, mm (opseg veličine se ne poklapa, pa se uzimaju najbliži prečnici) Cena po metru, rub.
Čelična cijev VGP Polietilenska cijev PE100 SDR 17.6
65/63 269 110
90/80 311 226
100/110 452 335

Napomena: za čelični gasovod, maksimalni dozvoljeni pritisak je 16 kgf / cm2, za polietilenski cjevovod - samo 3. Međutim, u većini slučajeva, jačina polietilena je pretjerana.

Polietilen

Kako se plastična cijev za gasovod u osnovi razlikuje od čeličnog?

  • Težina po metru manje od 3-7 puta. Odavde - jednostavniji transport i ugradnja.
  • Polietilen se ne plaši korozije i kontakta sa agresivnim medijima. To je jedan od najhramski otpornih polimera: nije bez razloga da se koristi za proizvodnju kontejnera u kojima se čuvaju koncentrovane kiseline. Praktična posledica: ne zahteva održavanje cjevovoda nakon instalacije; periodično slikarstvo može biti zaboravljeno, kao loš san.

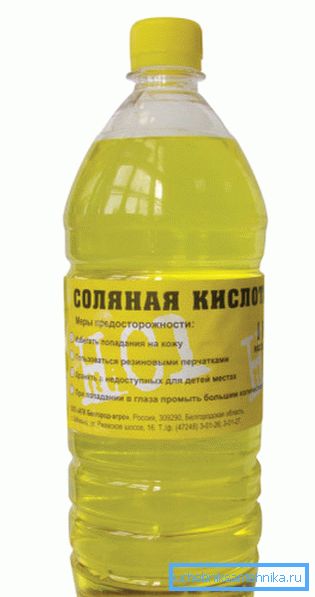

Koncentrisana hlorovodonična kiselina se prodaje u plastičnoj bočici.
  • Kao i sve plastike, polietilen je dielektrik. Ako je tako, moguće je da se ne bojite lutanja struje; uzemljenje i katodna zaštita nisu potrebni.
  • U čitavom opsegu radnih temperatura mehaničke osobine gasovoda ostaju praktično nepromenjene: plastika zadržava viskozitet, koja može ugasiti proizvoljno snažan udarac i elastičnost, što promoviše reverzibilnu deformaciju pod opterećenjem. Jednostavno rečeno, ako kamion prolazi kroz cijev od polietilena, vratit će se u izvorni oblik.
  • Za razliku od čelika, zavarivanje cevi je potpuno automatizovano, što eliminiše ljudski faktor i, shodno tome, varijaciju kvaliteta spojeva.
Zavarivanje polietilenskog plinovoda.
  • Gornja šipka radne temperature je ograničena na samo 40-45 stepeni.

Problem izbora

Znači čelik ili plastika?

Izbor čitača može napraviti svoje, na osnovu gore opisanih opisa. Međutim, potrebno je uzeti u obzir neka zakonodavna ograničenja.

Upotreba polietilena nije dozvoljena:

  • U područjima gdje je temperatura najhladnije petodnevne zime ispod -45 stepeni. Elastičnost plastike na niskim temperaturama ima svoje granice.
U Yakutia i Chukotki, silom, morate koristiti samo čelik.
  • U zonama sa seizmičnostima iznad 6 tačaka. Uprkos pomenutoj elastičnosti, čvrstoća na čvrstoću čelika je još uvek znatno veća.
  • U urbanim zonama visokog pritiska prve i druge kategorije. Verovatno treba malo objašnjenja. Na različite kategorije gasovoda odnose se na radni pritisak:
Kategorija Radni nadpritisak, MPa
1 0,6 - 1,2 za prirodni gas, 0,6 - 1,6 za tečni gas (držači plina)
2 0,3 - 0,6
3 0,005 - 03
4 Manje od 0,005
  • Polietilen se može postaviti samo u zemlju. Zabranjeno je polaganje zemljišta i površina, ugradnja polietilenskih cevovoda u tunele i kolektore, kao i unutar zgrada za svaku namjenu. Ovaj priručnik se odnosi na nisku mehaničku čvrstoću i zapaljivost materijala.

Stoga, prilikom instalacije gasovoda unutar lokacije, može se voditi nekomplikovano pravilo: polietilen se može postaviti u zemlju duž lokacije; od ulaska u kućni gas se razređuje samo čelik. Prelaz između polietilena i čelika treba da se nalazi izvan kuće iznad nivoa zemlje.

Ulazak plina u kuću.

Nuance: nažalost, za uštedu novca i izvođenje gasne instalacije sa tačke veze sa kućom svojim rukama neće raditi. Svi radovi moraju da obavljaju licencirana građevinska i popravna organizacija.

Izračunavanje

Odmah uznemiravamo čitatelja: jednostavan proračun prečnika gasovoda nije moguć. Razlog - previše faktora koji definišu.

Ocenite njihovu listu:

  • Vrsta gasa. Smeša metana, propan i propan-butan imaju različite gustine, au pogledu hidrodinamike se ponašaju različito.
  • Materijal cijevi. Čelik i polietilen imaju različitu otpornost na protok.
  • Maseni protok gasa. To, pak, određuje toplotna moć gasne opreme i njegova efikasnost.
  • Dužina cjevovoda. Što je više - to je veći gubitak pritiska.
  • Svaki krug, svaki element ventila takođe utiče na pad pritiska.
Okreta, prelazak prečnika i ventil povećavaju gubitak pritiska.
  • Temperatura gasa takođe značajno utiče na njegove hidrodinamičke karakteristike.
  • Na kraju, za različite vrste kotlova, peći i sl. Recimo drugačiji opseg radnog pritiska; U skladu s tim, dozvoljeni pad pritiska preko cjevovoda takođe će se razlikovati.

Šta bi potencijalni vlasnik gasnog kotla radio? Najjednostavnije rešenje je korišćenje jednog od online kalkulatora koji vam omogućava da unesete sve gore navedene podatke i dobijete rešenje ključ u ruke. Uzimajući u obzir visinu prečnika cevi, male greške zbog neispunjenih za manje faktore neće dovesti do katastrofalnih posledica.

Hajde da koristimo kalkulator, ljubazno postavljen na svojoj web stranici od strane moskovske kancelarije kompanije Antonio Merloni Group, koja prodaje vlasnike gasa.

Upotreba smeše propan-butan sa maksimalnim protokom protoka koja odgovara toplotnoj snazi ​​od 36 kW, sa ulazom od polietilena od 20 metara i temperaturom gasa od +2 C, nas primorava da koristimo ulaz sa minimalnim unutrašnjim prečnikom od 11 mm.

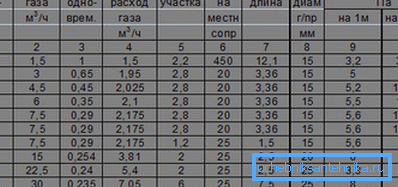

Uzorak gotovog obračuna za gasovodi sa višestepenim gasovima sa prelazima prečnika.

Regulatorni dokumenti

Očigledno je da se projektovanje i izgradnja gasovoda izrađenih od polietilenskih cijevi i čelika mora zasnivati ​​na određenim regulatornim dokumentima na kojima se proizvode te cijevi. Koje?

Polietilen

Cevi od polietilena se proizvode u skladu sa zahtevima GOST R 50838-2009.

Proučavamo glavne tačke dokumenta.

  • Maksimalni radni pritisak polietilenskog gasovoda ne može biti veći od 1,2 MPa. Maksimalna temperatura plina je samo 40 C.
  • Nominalni spoljni prečnik cevi varira od 16 do 630 milimetara. Debljina zida je vezana za SDR parametar (tzv. Odnos prečnika do zida, koji karakteriše čvrstoću cevi pri prekidu) i može biti od 2,5 do 52,7 mm.
  • Sa prečnikom do 200 mm, cev može biti isporučena u obliku zavojnice ili zavojnice, sa većim dijelom, samo u ravnim dijelovima. U ovom slučaju, dužina ravne linije može biti od 5 do 24 metra.

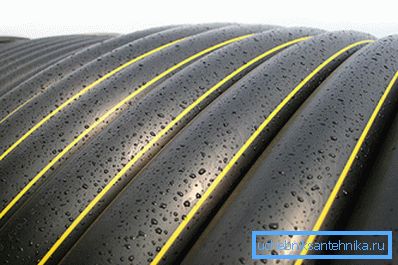

Cevi za gas od polietilena označene su uzdužnom žutom trakom.

Čelik

Za čelične cevi paralelno postoje nekoliko dokumenata.

  • Čelične cevi za čeličnu vodu se proizvode prema GOST 3262-75.
  • Zavareni proizvodi za gasne cevovode na dugoročnom putu - uzdužni i spiralni šavovi - izrađuju se prema GOST R 52079-2003.
  • Prema GOST R 52568-2006, oni proizvode bezšivne, uzdužne i spiralno zavarene cijevi za gasne mreže, opremljene zaštitnim premazima.

Koje informacije mogu biti pronađene u ovim standardima?

GOST 3262-75

VGP cevi su uzdužne zavarene cijevi, tj. Izrađene su valjanjem ravne gredice u ravnom mlinu, a zatim ključanjem uzdužnog šiva.

Isporučuju se u ravnim delima od 4 do 12 metara. Dužina može biti neizmjerna, mjerena ili višestruka merena sa dozvoljenom za svaki rez jednak 5 mm.

Raspon prečnika je od 6 do 150 mm. Cijevi su podeljene na svjetlost, običnu i ojačanu; ove kategorije su prilično predvidljivo različite debljine zida.

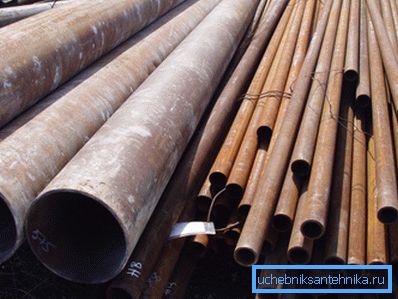

Pvg cevi na lageru.

Kao deo standarda, proizvodi su napravljeni od crnog čelika i zaštitnog sloja cinka.

Korisno: iz razloga najefikasne zaštite od korozije, pocinčane cijevi se sklapaju na navoje. Za njihovo zaptivanje na gasovodima koristi se FUM traka. Na zavarivanju, sloj cinka je neizbježno prekinut.

GOST R 52079-2003

Prema ovom standardu, cevi za autoputeve se proizvode sa velikim nadpritiskom. Razlog je jasan: pumpe stanice moraju prevazići ogroman gubitak pritiska koji proizilazi iz značajne dužine linija.

Za glavne gasovode karakteriše velika dužina.

Proizvodi se mogu napraviti na tri načina:

Raspon prečnika, mm Metoda proizvodnje
114 - 530 Zavarivanje ravnog radnog komada jednim ravnim spojem pomoću visokofrekventnog zavarivanja
159 - 1420 Zavarivanje ravne gredice spiralnim šavom pomoću varenja zavarivanjem pomoću fluksa (DSF)
530-1420 Zavarivanje ravne gredice koristeći DPF sa jednim ili dva ravna šiva.

Debljina zida može se razlikovati od 8.21 do 40 mm, radni pritisak dostiže 9.8 MPa (100 kgf / cm2). Radna temperatura okoline može pasti na -60 ° C.

Generalno, cevi se isporučuju u dužinama neizmerene dužine od 10,5 do 12 metara; Međutim, u saglasnosti sa potrošačem, moguće je snabdijevati segmente izmerene dužine.

GOST R 52568-2006

Opseg prečnika je u potpunosti konzistentan sa onim u prethodnom dokumentu - od 114 do 1420 mm. Metode proizvodnje su već pomenute: bešavne, uzdužne i spiralne zavarene.

Proizvodnja bešavnih cijevi.

Ključna razlika između ovih cijevi i onih proizvedenih prema GOST R 52079-2003 je prisustvo zaštitnog premaza. Jedan ili drugi njegov tip se primenjuje u zavisnosti od uslova korišćenja.

Broj Izgradnja Pogled Obim Prečnici, mm Opseg radne temperature, S.
1 Troslojni polietilen (3PE) Normalno Podzemni cevovodi u umerenim i hladnim podnebljima 114 - 1420 -40 - +60
2 3PE Otporan na toplotu Podzemni cjevovodi u vreloj klimi 114 - 1420 -50 - +80
3 3PE Posebno Horizontalni cjevovodi za bušenje 114 - 1420 -60 - +60
4 Dvoslojni polietilen (2PE) Normalno Neodgovorna cevovod 114 - 820 -50 - +60
5 Troslojni polipropilen (3PP) Normalno Podvodno, podzemno polaganje 114 - 1420 -10 - +80
6 3pp Otporan na mraz Distrikta Far Far North 114 - 1420 -20 - +80
7 3pp Posebno Horizontalno bušenje, vučenje 114 - 1420 -20 - +110
8 Dvoslojni polipropilen Normalno Povećana temperatura proizvoda 114 - 820 -10 - +110
9 Jednoslojni epoksidni premaz Normalno Podzemna zaptivka 114 - 820 -20 - +80
Na foto-trupama sa zaštitnim premazom.

Zaključak

Nadamo se da će naš materijal pomoći čitaocu da odluči o izboru rešenja. Dodatne informacije, kao i obično, mogu se naći u video snimku ovog članka. Uspjeh u izgradnji!
