Cijevi visokog pritiska - vrste i primjene

Glavni zadatak bilo kakvog gasovoda je transportovanje tečnosti ili gasa, au nekim slučajevima vrši se pod visokim pritiskom. Za ugradnju takvih cevovoda najčešće se koriste čelične cijevi visokog pritiska, koji ispunjavaju sve potrebne zahtjeve za snagu. Zatim razmatramo vrste takvih cevi i njihovu primenu.

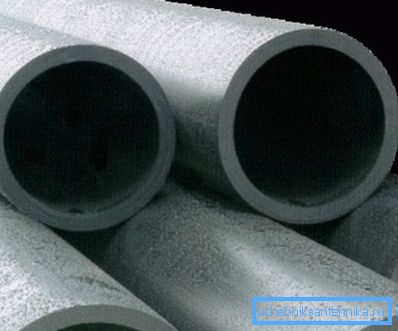

Čelične cijevi visoke čvrstoće

Vrste cevi visokog pritiska

Za transport tečnosti i gasova pod visokim pritiskom u savremenom svetu je neophodno vrlo često, na primer, pronađeni su takvi cevovodi:

  • U naftnoj industriji;
  • U mašinstvu;
  • Razni hidraulički sistemi itd.

Naravno, u različitim aplikacijama, zahtevi za ove proizvode su različiti. Prema tome, u nastavku pogledamo njihove glavne tipove.

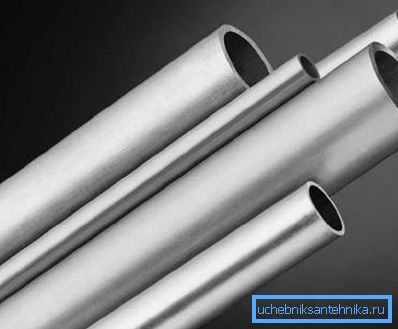

Hidraulične čelične cijevi

Hidraulika

Kako je lako nazvati ime, hidraulična cev pod visokim pritiskom se koristi prilikom instalacije hidrauličkog cjevovoda i različitih pneumatskih sistema. Pored toga, koriste se u građevinskim i poljoprivrednim mašinama, specijalnoj opremi itd.

Zapravo, ovaj proizvod je obična bezšivna hladno-vučna cijev, proizvedena prema GOST 9567-75 i GOST 8734-75. Takav proizvod može imati sledeće dimenzije:

Spoljni prečnik 4-42 mm
Debljina zida 1-2 mm
Dužina Ne više od 6 m

Savjet! Ako je cevovod oštećen, moguće je popraviti cevi visokog pritiska koristeći konvencionalno električno zavarivanje.

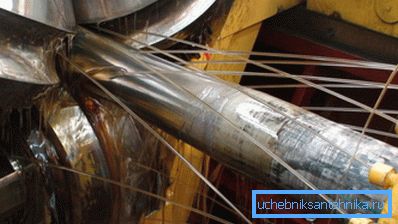

Proizvodnja cevi

Proizvodni proces se sastoji od sledećih koraka:

  • Prva je priprema praznih mesta;
  • Zatim, gredica je hladno valjana;
  • Zatim se vrši hladno crtanje (u nekim slučajevima se valjanje i crtanje kombinuju);
  • Nakon toga, gotovi proizvodi se termički i hemijski tretiraju.

Završna faza je kontrola kvaliteta, naročito se proveravaju proizvodi za otpornost na hidraulični pritisak, ravnanje, savijanje, itd. Treba napomenuti da se proizvodnjom cijevi visokog pritiska prečnika 4 mm vrši prema istoj šemi.

Obratite pažnju! Ovaj proizvod može biti izrađen od običnog i nehrđajućeg čelika.

Instalacija cevovoda se, po pravilu, vrši zavarivanjem ili bacanjem.

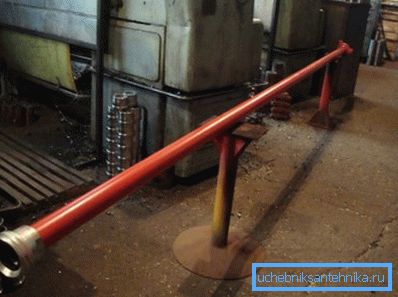

Na slici je višestruka cev

Manifold

Cev za visoki pritisak (TVD), kao što je već pomenuto, takođe se koristi u naftnoj industriji. Koristi se za pumpanje ulja sa velikom frakcijom i dalje pumpanje vode u bunar, što vam omogućava da podignete ulje iznad površine tečnosti.

Glavna karakteristika pozorišta je sposobnost da izdrži veoma visok pritisak - 70 ili više MPa. Ova mogućnost postiže se zahvaljujući debelim čeličnim zidovima, debljina proporcionalnih prečniku - 5 mm i prečniku 60 mm.

Što se tiče dužine, može biti:

  • 4000 mm;
  • 2000 mm;
  • 1100 mm.

Ovaj proizvod je proizveden prema GOST 633-80. Čelični razred zavisi od vrste mešavine koja se pumpa, ali najčešće korišćeni čelik je "20". Za zaštitu od korozije, proizvod je pokriven crvenim emajlom NTs-132.

Mora se reći da proizvodi moraju proći hidraulične testove pod opterećenjem od 130 Pa (sa debljinom zida do 12 mm).

Bešavni čelik za linije za gorivo

Bešavne cijevi za linije dizel goriva su izrađene od čelika od 20 prema GOST 11017-80.

Karakteristike ovih proizvoda su sledeće:

  • Dužina - 0,5 do 6 m.
  • Relativno produženje - čini ne manje od 21%.
  • Privremeni otpor - mora biti najmanje 392 N / mm2 /.
  • Unutrašnji prečnik - 2 mm.
  • Spoljni prečnik - 6-7 mm.

Obratite pažnju! U dogovoru sa klijentom, ovaj proizvod može biti napravljen od drugih vrsta čelika, na primer, 15XM, 30, 10 itd. Cena proizvoda može zavisiti od kvaliteta čelika.

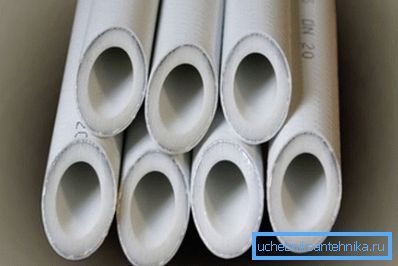

Polipropilenske cijevi

Plastična cijev

Često možete čuti takvu stvar kao "plastična cev pod visokim pritiskom". Odmah je potrebno napomenuti da je "visok pritisak" u ovom slučaju veoma relativan, jer "plastika" nije u stanju da izdrži takve opterećenja kao što je čelik. Međutim, dovoljno je izdržati pritisak u vodovodnom ili grejnom sistemu.

Zbog toga se plastične cijevi koriste u domaćim cjevovodima.

Najčešće su napravljeni od sledećih materijala:

  • Polipropilen (za povećanje čvrstoće, ojačan je aluminijumom ili fiberglassom).
  • Polivinilklorid.
  • Polietilen

Prilikom instalacije vodovodnih cevi i sistema za grejanje, ovaj materijal je postao mnogo popularniji od metalnog partnera, koji je povezan sa brojnim prednostima:

  • Otpornost na koroziju;
  • Povoljan trošak;
  • Sposobnost da izvrši instalaciju sopstvenih ruku, čak i laika;
  • Trajnost - cevovod može poslužiti do 50 godina;
  • Otpornost na hemijsko agresivne sredine;
  • Brza instalacija;
  • Maksimalni pritisak do 2,5 MPa na radnoj temperaturi.

Prečnik ovih proizvoda je u rasponu od 16 do 630 mm. Prečnik kućnih cjevovoda obično je 20 - 32 mm.

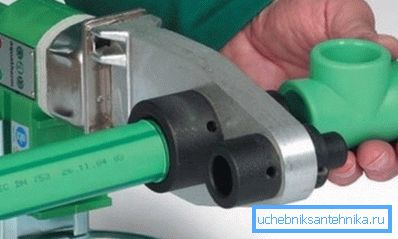

Zavarivanje dijelova plastične cijevi

Za ugradnju većine vrsta plastičnih cevi koristite specijalnu mašinu za zavarivanje.

Kratka uputstva su sledeća:

  • Pre svega, potrebno je povezati aparat za zavarivanje sa električnom energijom i zagrejati ga na radnu temperaturu, što će pokazati indikatori.
  • Ako je neophodno povezati aluminijumsku cijev, najprije je potrebno ukloniti gornji sloj materijala armiranjem pomoću specijalnog alata (skidanja).
  • Zatim, delove za lemljenje treba ubaciti u mlaznicu za lemilicu i sačekajte dok materijal ne omekša.
  • Nakon toga, delovi moraju da se izvuku iz mlaznice i povežu jedan sa drugim. U ovom položaju, oni moraju biti držani dok se plastika ne zamrzne. Ako niste uspeo da napravite kvalitetnu spojnicu prvi put, trebalo bi da odsečete tačku lemljenja i ponovo izvršite proceduru.

Prema ovoj šemi, svi detalji o gasovodu povezani su u jedan sistem.

Ovde su, možda, glavne tačke plastičnih cevi visokog pritiska.

Zaključak

Trenutno postoji veliki broj cijevi dizajniranih za cjevovode visokog pritiska. Svi oni su dizajnirani za različite namene i različite uslove rada, što rezultira da imaju različita svojstva i karakteristike. Prema tome, proizvode treba odabrati u skladu sa njihovom namenom.

Sa videa u ovom članku možete dobiti više informacija o ovoj temi.
