Cijevi i pribor od polipropilena: karakteristike, standardi,

Kako odabrati polipropilenske cijevi i fitinge? U principu, šta su oni i koje su standarde proizvedene? Kako koristiti polipropilen za ugradnju kućnih instalacija ili sistema grejanja?

U članku ćemo pokušati odgovoriti na ova pitanja.

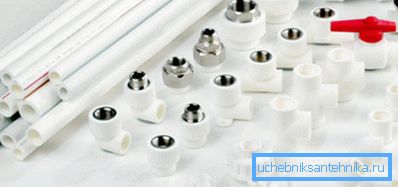

Upoznajte: polipropilen.

Opšta svojstva

Šta biste trebali znati o polipropilenu?

  • PN u obeležavanju cevi odgovara radnom pritisku u atmosferama (kgf / cm2) na + 20 ° C.

Važno: dok temperatura raste, maksimalni dozvoljeni pritisak pada. Dakle, za PN25 cev pri + 90S je jednako 8-9 atmosfera. Međutim, u normalnom radu centralnih sistema za grejanje i grejanje, pritisak u njima ne prelazi 6-7 kgf / cm2.

  • Maksimalna radna temperatura za sve vrste polipropilena ne prelazi 95 ° C. Prema sadašnjem SNiP-u, ne bi trebalo biti viših temperatura u unutrašnjim inženjerskim mrežama stambenih zgrada; u praksi, pod određenim uslovima, moguće je prekoračiti ovu vrijednost.
  • Cevi i priključci od polipropilena povezani su pri niskom temperaturnom zavarivanju. Susedne površine se rastvaraju posebnom mlaznicom za lemljenje sa temperaturom od oko 240 stepeni i kombinovano; nakon hlađenja, snaga priključka nije inferiorna u odnosu na celu oblast.

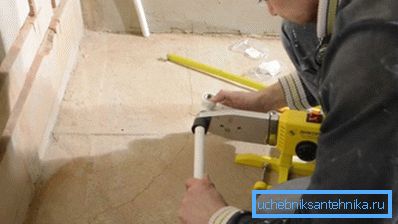

Cev za zavarivanje sa montažom.
  • Materijal je lagan (polipropilen je najlakši od plastike, njegova gustina je samo 0,91 g / cm2) i izuzetno je teška. Unutrašnja površina cevovoda ne prelazi sedimente i ostaje glatka čak i nakon desetljeća rada.
  • Kombinovani troškovi cijevi i fitinga od polipropilena čine ih najjeftinijim rješenjem na tržištu.. Cevi od polietilena su još jeftinije, ali veća cena pribora i radne temperature ograničene na 40 stepeni čini polietilen nekonkurentnim.
  • Proizvodnja polipropilenskih cevi i armature dugo je uspostavljena na teritoriji Ruske Federacije. Proizvodi se naročito prodaju pod brendovima Sanpolimer i Potok.

Ojačanje

Specifikacije proizvođača cevi i fitinga od polipropilena uvek uključuju, između ostalog, prisustvo armature i njegovog tipa. Šta je pojačanje i zašto je to potrebno?

Ovo je ime za uvođenje materijala sa visokom zateznom čvrstoćom u zidove sa minimalnim koeficijentom toplotnog širenja. Ciljevi direktno potiču od svojstava - stoga, produženje se smanjuje pri zagrevanju i povećava čvrstoću istezanja.

Korisno: dugim pravim sekcijama na PTV i grejanju, međutim, isporučuju se kompenzatori - u obliku slova U ili u obliku prstena. Pričvršćivanje cevi je napravljeno za mobilne uređaje, a kada je postavljeno u žljebove na kraju svakog puta, uvek se ostavlja slobodan prostor od 5 do 10 mm.

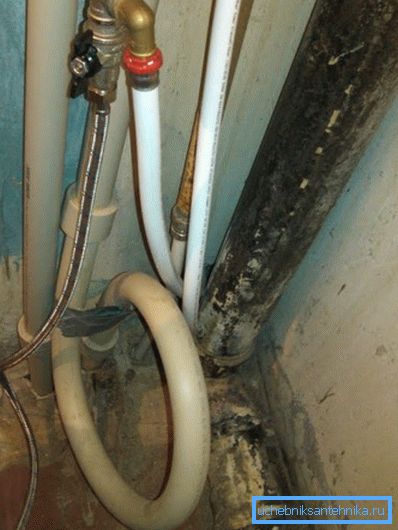

Kompenzator u dovodu tople vode.

Napomena, fitingi za polipropilenske cevi se proizvode bez armature: velika čvrstoća se postiže jednostavnim zadebljanjem zidova, a izduženje tokom grejanja nije odlučujuće jednostavno zbog male veličine fitinga.

Ojačane cijevi se montiraju na toplu vodu i grejanje.

U prodaji možete pronaći proizvode sa dva tipa armature.

Aluminijum

Između dva sloja polipropilena lepljena je slojem aluminijumske folije debljine ne više od pola milimetra. Stoga, kod fiksne debljine zida, radni pritisak se povećava od PN20 do PN25, a izduženje tokom grejanja približava čeliku.

Kod zavarivanja aluminijum zahteva obavezno uklanjanje sa površine kontakta sa fitingom. Činjenica je da pod određenim uslovima, metal u kontaktu sa vodom počinje da se razbija, što dovodi do odvajanja cevi i oštrog pada snage.

Ojačavajući sloj se može postaviti striktno u sredinu zida i bliže spoljašnjoj površini.

Uputstva za pripremu kraja cevi za zavarivanje zavise od njegove lokacije:

  • Spoljni sloj se čisti brijačem - mlaznicom odgovarajućeg prečnika sa noževima koji se nalaze na unutrašnjoj površini.

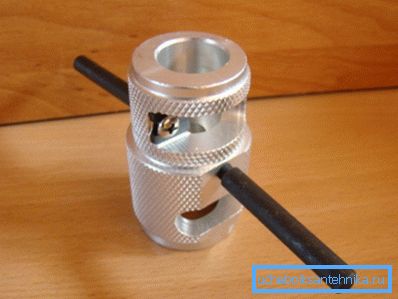

Na fotografiji - ručni brijač.
  • Folija koja se nalazi u sredini se uklanja iz zoni taloženja pomoću noža, instrumenta u kojem se noževi nalaze na kraju cevi.

Fiber

Alternativna metoda armatura je formiranje sloja u sredini zida, ojačanog dodavanjem sitnog fiberglasa - vlakna. Takvi proizvodi ne zahtevaju skidanje. Izduženje tokom grejanja je smanjeno, ali nešto manje nego kada se koristi aluminijum.

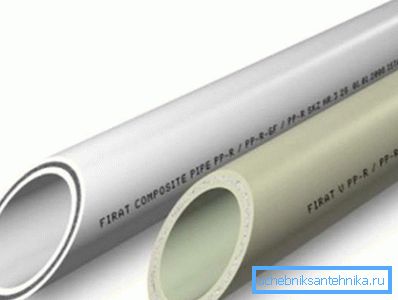

Ojačavanje vlakana.

Standardno

Glavne tehničke karakteristike - dimenzije polipropilenskih cevi i fitinga, tolerancije, debljine zida itd. - regulisano GOST R 52134 - 2003.

Zanimljivo: standard reguliše proizvodnju cijevi pod pritiskom iz svih termoplastika. Konkretno, u svom tekstu pominje se običan i ukršteni polietilen, PVC i polibuten.

 Obratite pažnju na ključne tačke.

  • Minimalni prečnik naveden u standardu je 10 milimetara, maksimalni prečnik je 1600.

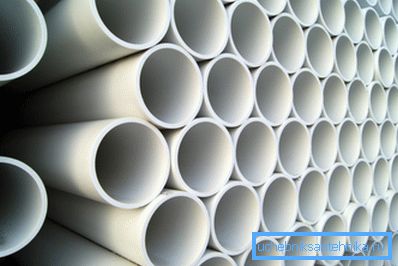

Polipropilenske cevi velikog prečnika.
  • Minimalna debljina zida je 1,3 mm, maksimalna - 61 mm.
  • Maksimalno odstupanje spoljašnjeg prečnika zavisi od njegove vrijednosti i mora biti u skladu s sljedećom tablom:
Nominalni prečnik, mm Maksimalno odstupanje na velikoj strani, mm
16 0.3
20 0.3
25 0.3
32 0.3
40 0.4
50 0.5
63 0.6
75 0.7
90 0.9
110 1.0
  • Cijevi od malih (do 180 mm) prečnika mogu se isporučivati ​​ne samo u ravnim dijelovima, već iu zavojima ili kalemovima.

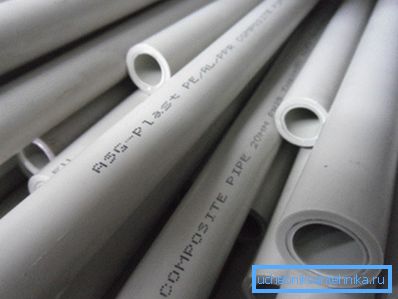

U prodavnicama, međutim, prevladavaju direktni segmenti od 4 metra.
  • Pored zavarivanja u kontaktu, standard obezbeđuje instalaciju polipropilena koristeći elektrofuzijske armature (opremljene sopstvenim grejačnim elementom).

Saveti za instalaciju

Kada zavarite polipropilenske cevovode sopstvenim rukama, potrebno je pratiti nekoliko jednostavnih pravila.

  • Na kraju cevi namenjene za zavarivanje, uklanja se spoljašnja faza.
  • Nakon topljenja, delovi se pridružuju translacionim pokretima, bez rotacije.
  • Nakon priključenja, veza mora ostati fiksirana najmanje minut.

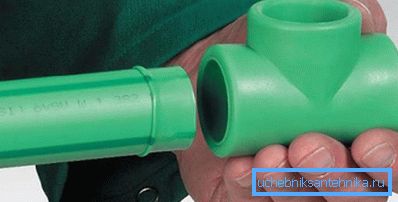

Detalji su kombinovani translatorni pokreti, bez uvrtanja.

Zaključak

Nadamo se da će informacije koje se pružaju čitaocu biti korisne u popravci ili konstrukciji (pogledajte i članak Fitingi za cevi od polipropilena: vrste i njihov tehnički opis).

Video u ovom članku će vam omogućiti da se vizuelno upoznate sa načinom postavljanja cevi i fitinga od polipropilena. Successes!
